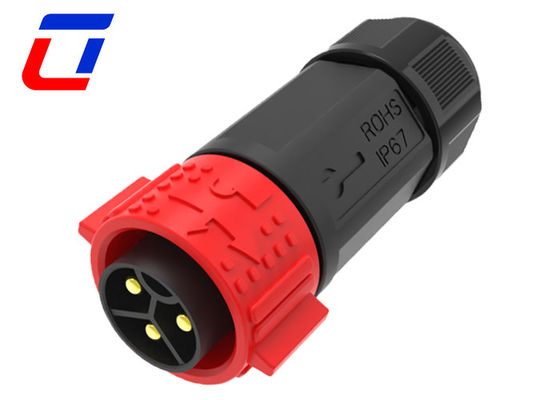

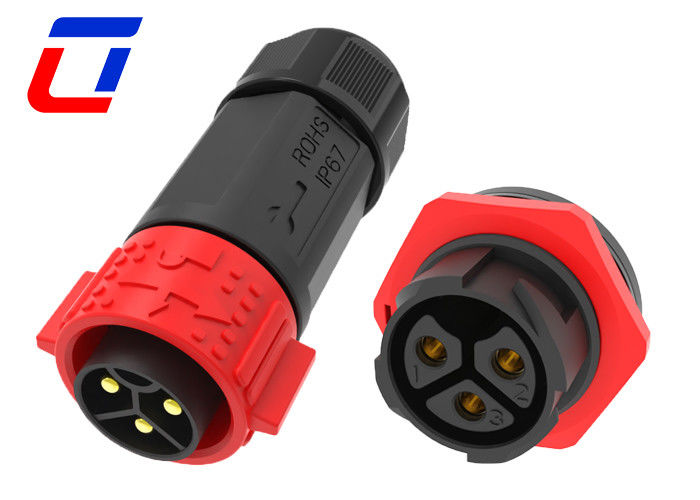

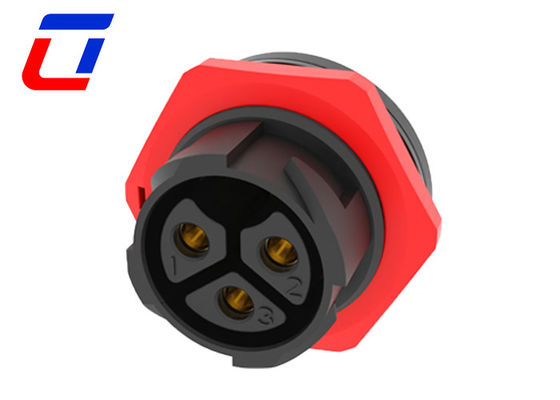

Draad naar bord 50A waterdicht mannelijk vrouwelijk aansluiting M25 3 pin goudgeplat met drukvergrendeling
Snelle details van waterdichte 3Pin connector
Dit model connectoren is gespecialiseerd voor verschillende energie toepassingen, eenvoudige ooperation ontwerp in push vergrendeling systeem, alleen een seconde nodig om in te voegen, dan zal het automatisch vergrendelen.Zowel schroefterminals als soldeerterminals optie beschikbaar.
Dankzij de op schroeven gebaseerde terminals is geen soldering vereist en duurt de installatie slechts enkele minuten voor de veldassemblage.wat de perfecte oplossing is om je eigen waterdichte aansluitkabels gemakkelijk te maken.
Het is ook een goede keuze voor de toepassingen die draadverbindingen in het solderen met de geschikte contactspeldgrootte vereisen.
| Elektrische parameters |
| Nomber van Polen |
2 pin waterdichte aansluiting |
| Huidige rating |
50A max. |
| Standaardspanning |
600VAC max |
| Duurzaamheidsspanning |
2500VAC @ 60 s. |
Belangrijkste kenmerk
- Systeem voor snel loslaten met drukvergrendeling
- Multi-core opties: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin,5+2Pin en 2+20Pin beschikbaar
- Versies voor veldassemblage:opties van draad naar draad en draad naar bord
- Hoge stroom waterdichte aansluiting goede keuze tot 50A voor langdurig werken
- Kabelmontage service ondersteund, welkom op maat
- OEM/ODM welkom
| Technische parameters |
| Contactweerstand |
10 mΩ max. |
| Isolatie structuur |
500 MΩ bij 500VDC |
| Werktemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) |
| Schimmelmateriaal |
PA66 |
| Contact/eindmateriaal |
Goudgeplatte koper |
| Gezegelmateriaal |
Silicaat |
Toepassingssectoren
- Toepassing van de communicatie
- machines voor het coderen van producten
- inventarisproductencodes
- inkjetsystemen
- Zonnestelsel
- industriële inkjetapparatuur
- Elektrische apparatuur
- Laboratoria voor forensische en pathologische apparatuur
- Communicatieapparatuur
- Zware machines
| Operatieparameters |
| Standaardspanning |
600VAC max |
| Huidige rating |
50A max. |
| Min Draadgrootte |
6.5 mm ~ 10 mm |
| Maximale draadgrootte |
10.5 mm ~ 18 mm |
| Max.Kabelafmeting |
0.5 mm2 ~ 6.0 mm2 |
Productie-dimensie
Meer technische details
Veelgestelde vragen
V1:Wat is de nominale spanning?
A1:Nummerspanning, ook wel werkspanning genoemd, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de connector, de afstand tussen de contactgrootte.Sommige onderdelen of toestellen met een nominale spanning die lager is dan de nominale spanning kunnen niet volledig aan hun functies voldoen..
V2:Wat is een gerangschikte stroom?
A2: Nominale stroom, ook wel werkstroom genoemd. Met de nominale spanning, zoals in het geval onder de nominale stroom, kan de luchtstop in het algemeen goed werken.door het thermische ontwerp van de connector om aan de eisen van de nominale stroom te voldoen, omdat in contact met op een stroomstroom uit de datum, als gevolg van de geleider weerstand en contact weerstand, contact op warmte zal zijn.de stekker zal de isolatie beschadigen en de vorming van lucht blootstelling op het oppervlak van de coating te verzachten, wat resulteert in falen.
V3:Hoe kies ik de geschikte aansluiting?
A3:Je moet het volgende doen:
* Bevestig de huidige rating en het aantal contacten
* Bevestig assemblage stijl moet pre-kabel of niet.
* Bevestig Kabel meting
* Bevestig kabellengte en materiaal.
