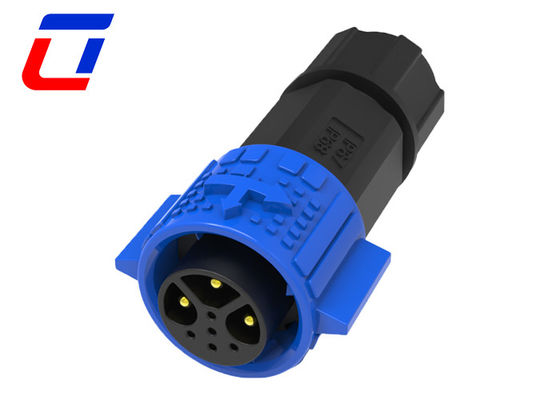

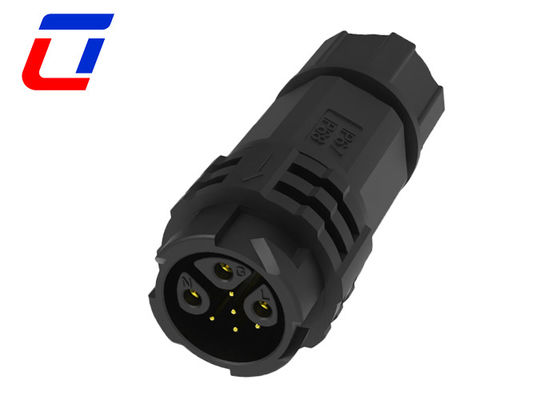

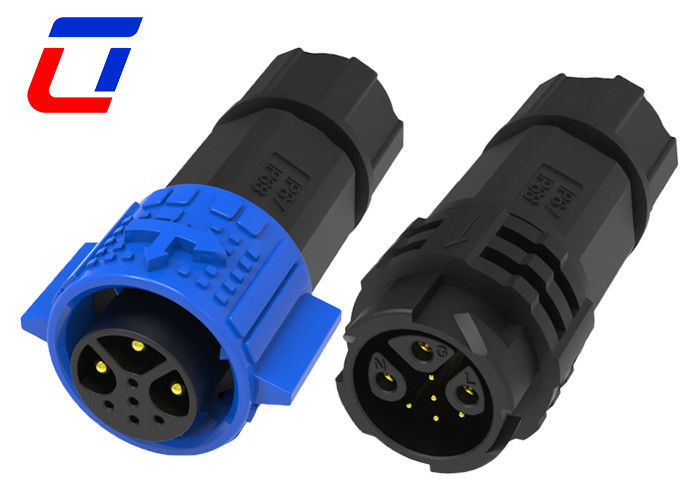

3+5 pin cirkelvormige waterdichte mannelijke vrouwelijke connectoren 8 pin buitenkabelconnector
Hoofdkenmerken
- Systeem voor snel loslaten met drukvergrendeling
- Multicore opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
- Versies voor veldassemblage:opties van draad naar draad en draad naar bord
- Stroom 20A voor lange werktijden
- Kabelmontage service ondersteund, welkom op maat
- OEM/ODM welkom
Snelle details van de 6Pin waterdichte connector
Dit M19 model connectoren is gespecialiseerd voor verschillende power signal combined toepassingen, eenvoudige ooperation ontwerp in push vergrendeling systeem, gewoon een seconde nodig om in te voegen, dan zal het automatisch vergrendelen.
Power & Singal samen in één set ontwerp wordt steeds populairder bij veel apparaten, die de stroom en signaal connector gescheiden op te lossen met behulp van perfect,met name voor ruimtebeperkte toepassingen.
Kabel assemblage beschikbaar voor Multi pin connectors wordt ondersteund in Ulinkcon, gewoon deel de kabel aanvraag in detail, aangepaste service beschikbaar.
| Kenmerken van het producttype |
| Verbindingssysteem |
Cable-to-Cable |
| Verzegelbaar |
- Ja, dat klopt. |
| Connector & Contact eindigt op |
Draad en kabel |
| Type cirkelvormige aansluiting |
Plug, receptacle |
| Schelptype |
Plastic Shell |
| Productsoort |
Kits voor verbindingen |
| Configuratie kenmerken |
| Aantal posities |
3+4 |
| Aantal signaalposities |
4 |
| Contacten vooraf geladen |
- Ja, dat klopt. |
| Elektrische kenmerken |
| Werkspanning (VAC) |
600V max. |
| Werkspanning (VDC) |
600V max. |
| Lichaamskenmerken |
| Schelpenmateriaal |
PA66 |
| Type isolatiemateriaal voor cirkelvormige aansluitingen |
Thermoplastische stoffen met een laag brandgevaar |
| Hermetisch afgesloten |
- Ja, dat klopt. |
| Invoerstijl |
Zijde |
| Tipe milieubescherming |
Elastomeerverzegeld, hermetisch verzegeld |
| O-ringmateriaal |
Elastomeerverzegeld, hermetisch verzegeld |
| Bescherming van het milieu |
- Ja, dat klopt. |
| Contactgegevens |
| Contactstroom (maximaal) (A). |
Maximaal 15A. |
| Contacttype van de cirkelvormige aansluiting |
Pinnestop |
| Mechanische bevestiging |
| Type aansluiting |
Kabelmontage (vrijhangend) |
| Tipe paringsopstelling |
- Met sleutel. |
| Paringsbehoud |
Met |
| Afmetingen |
| Grootte van de draad (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Gebruiksvoorwaarden |
| Werktemperatuurbereik (°C) |
-40 ~ 105°C |
| IP waterdichtingsniveau |
IP67 |
| IP-stofdichtingsniveau |
6 |
| Industriestandaarden |
| UL ontvlambaarheidsklasse |
UL 94V-0 |
Toepassingssectoren
- Toepassing van de communicatie
- machines voor het coderen van producten
- inventarisproductencodes
- inkjetsystemen
- Zonnestelsel
- industriële inkjetapparatuur
- Elektrische apparatuur
- Laboratoria voor forensische en pathologische apparatuur
- Communicatieapparatuur
- Zware machines
Productie-dimensie
Meer technische details
Veelgestelde vragen
V1:Wat is de nominale spanning?
A1:Nummerspanning, ook wel werkspanning genoemd, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de connector, de afstand tussen de contactgrootte.Sommige onderdelen of toestellen met een nominale spanning die lager is dan de nominale spanning kunnen niet volledig aan hun functies voldoen..
V2:Wat is een gerangschikte stroom?
A2: Nominale stroom, ook wel werkstroom genoemd. Met de nominale spanning, zoals in het geval onder de nominale stroom, kan de luchtstop in het algemeen goed werken.door het thermische ontwerp van de connector om aan de eisen van de nominale stroom te voldoen, omdat in contact met op een stroomstroom uit de datum, als gevolg van de geleider weerstand en contact weerstand, contact op warmte zal zijn.de stekker zal de isolatie beschadigen en de vorming van lucht blootstelling op het oppervlak van de coating te verzachten, wat resulteert in falen.
V3:Hoe kies ik de geschikte aansluiting?
A3:Je moet het volgende doen:
* Bevestig de huidige rating en het aantal contacten
* Bevestig assemblage stijl moet pre-kabel of niet.
* Bevestig Kabel meting
* Bevestig kabellengte en materiaal.
