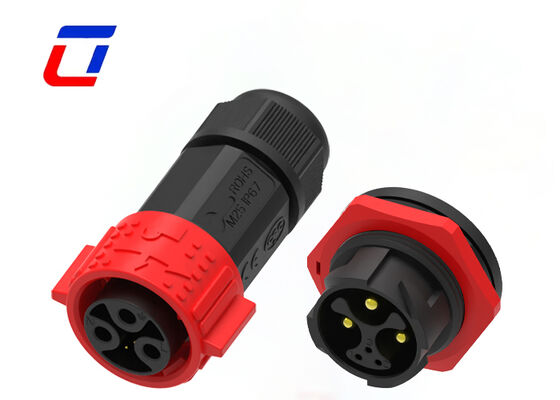

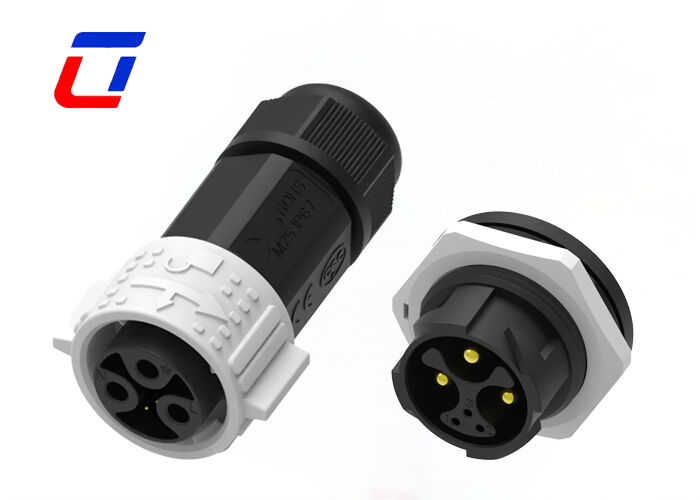

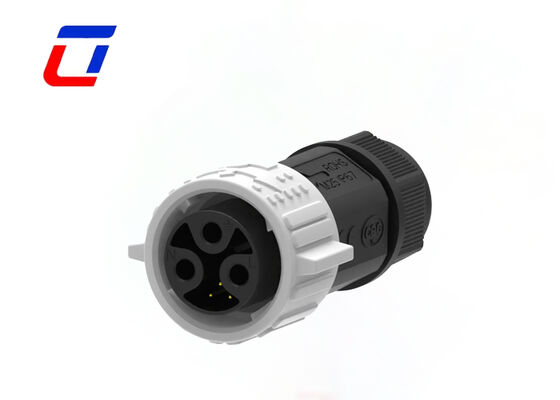

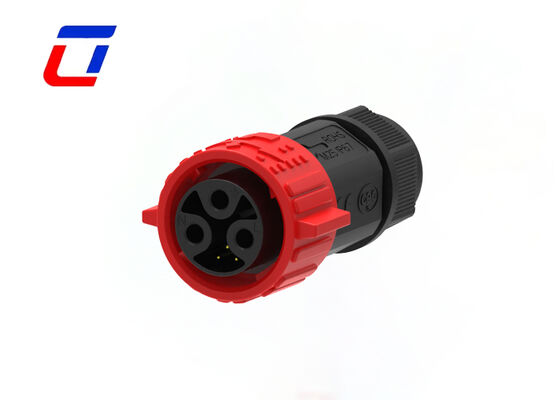

Name: M25 15A+5A Circulaire Multi-Pin Connectoren 3+3 Pin Quick Lock Draad naar Board Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Multipin connectors waterproof

M25 15A+5A Circulaire Multi-Pin Connectoren 3+3 Pin Quick Lock Draad naar Board Connector

Productdetails:

Plaats van herkomst:	Shenzhen, China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, , L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+3-polig	Huidig:	15A+5A
Materiaal:	Nylon	Temperatuurbereik:	-40℃~+105℃
Type:	Mannelijke vrouwelijke stopcontact	Vlambestendige beoordeling:	UL94-V0
Markeren:	M25 15A+5A cirkelvormige multipin aansluiting , 3+3 pin snelle vergrendelingsdraad aan het bord aansluiting , waterdichte multi pin connectors met snel slot

M25 15A+5A Circulaire Multi-Pin Connectoren 3+3 Pin Quick Lock Draad naar Board Connector

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2pin, 3pin, 4pin, 5pin, 3+2pin, 3+3pin, 3+9pin, 3+13pin en 2+20pin
Versie voor veldassemblage: zowel draad tot draad als draad tot bord opties
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Productoverzicht

3+3 Pin Partition Design voor geïsoleerde stroom en signaalDe connector is voorzien van een precieze 3+3 pin-schermstructuur en zorgt voor een volledige isolatie van de stroom- en signaalkanalen.Terwijl nog 3 onafhankelijke pinnen zijn voor 5A zwak signaal overdrachtHet dubbele lusontwerp elimineert elektromagnetische overspelingen en signaalvervorming, waardoor synchrone en stabiele stroomvoorziening en signaaloverdracht voor geïntegreerde apparatuur mogelijk is.
Professionele geïntegreerde verbinding van draad tot bord: voorzien van een standaard draad-in-board structuur, het ene uiteinde verbindt kabels en het andere uiteinde sluit rechtstreeks aan op het circuitbord van de apparatuur zonder extra adapters.Het kan vast worden geïnstalleerd op het belangrijkste bedieningspaneel, waardoor de interne bedrading van de apparatuur aanzienlijk wordt vereenvoudigd, ruimte wordt bespaard bij de installatie en de assemblage van apparatuur compacter en gestandaardiseerder wordt voor intelligente elektronische besturingsapparaten.
Dual current rating voor nauwkeurige conditiematching: Ontworpen met gedifferentieerde dual-load specificaties, draagt het hoofdstroomkanaal stabiel 15A nominale stroom voor de stroomvoorziening van kernapparatuur,en het signaalkanaal past zich aan 5A lage stroom zwakke stroom transmissie voor sensorsignalen en besturing commando'sHet redelijke shuntingontwerp voorkomt oververhitting, signaalverzwakking en stroomverstoring, waardoor een zeer stabiele werking wordt gewaarborgd.
Draadloze Quick Lock Zelfvergrendelende structuur: Uitgerust met een verbeterde werktuigvrije snelvergrendelende zelfvergrendelende structuur, kan deze automatisch worden vergrendeld door eenvoudig te duwen met een strakke en schokbestendige aansluiting.De anti-lossen en anti-drop structuur weerstaat apparatuur trillingen en externe trekHet druk-tot-aflos-ontwerp ondersteunt snelle handmatige montage en demontage, waardoor de massaproductie en de onderhoudsdoeltreffendheid sterk worden verbeterd.
Standaard M25 Universele specificatie: Aanpassing van de industriële standaard M25 met een cirkelvormige afmeting met een redelijke afstand tussen de pen en voldoende isolatie.De gestandaardiseerde structuur is zeer compatibel met de reguliere M25 aansluiting accessoires op de markt voor een gemakkelijke vervangingDe grote holte biedt een uitstekende warmteafvoer met een lage temperatuurverhoging tijdens langdurige werking.
Brandwerende en geïsoleerde behuizing van industriële kwaliteit: Een stuk injectievormd met hoogsterk vlamvertragend technisch plastic, de behuizing heeft een uitstekende isolatieprestatie om elektrische lekkage en kortsluiting te voorkomen.Het is uitstekend bestand tegen veroudering., temperatuurbestendigheid en slagbestendigheid, aangepast aan langdurige continue werking en gesloten hoge-temperatuurwerkomstandigheden binnen apparatuur met een stabiele bedrijfsprestatie.

Technische specificaties

Verbindingssysteem	Kabel-naar-kabel/bord
Verzegelbaar	- Ja, dat klopt.
Connector & Contact eindigt op	Draad en kabel
Type cirkelvormige aansluiting	Plug, receptacle
Schelptype	Plastic Shell
Productsoort	Kits voor verbindingen
Aantal posities	3+3
Aantal signaalposities	3
Contacten vooraf geladen	- Ja, dat klopt.
Werkspanning (VAC)	600V max.
Werkspanning (VDC)	600V max.
Schelpenmateriaal	PA66
Type isolatiemateriaal voor cirkelvormige aansluitingen	Thermoplastische stoffen met een laag brandgevaar
Hermetisch afgesloten	- Ja, dat klopt.
Invoerstijl	Zijde
Tipe milieubescherming	Elastomeerverzegeld, hermetisch verzegeld
O-ringmateriaal	Elastomeerverzegeld, hermetisch verzegeld
Bescherming van het milieu	- Ja, dat klopt.
Contactstroom (maximaal) (A)	20A max.
Contacttype van de cirkelvormige aansluiting	Pinnestop
Type aansluiting	Kabelmontage (vrijhangend)
Tipe paringsopstelling	- Met sleutel.
Paringsbehoud	Met
Grootte van de draad (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Werktemperatuurbereik (°C)	-40 ~ 105°C
IP waterdichtingsniveau	IP67
IP-stofdichtingsniveau	6
UL ontvlambaarheidsklasse	UL 94V-0

Toepassingssectoren

Toepassing van de communicatie
Machines voor het coderen van producten
Codering van de voorraadproducten
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Productie-dimensie

Technische details

Vaak gestelde vragen

Wat is een nominale spanning?

De nominale spanning, ook wel de werkspanning genoemd, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector en de afstand tussen de contactgroottes.Sommige onderdelen of apparaten kunnen niet goed functioneren wanneer ze onder hun nominale spanning worden gebruikt.

Wat is Current?

Bij onder de nominale stroom met de juiste spanning werken connectoren over het algemeen goed.thermische overwegingen zorgen ervoor dat de aansluiting voldoet aan de nominale stroomvereisten, aangezien de stroomstroom warmte genereert als gevolg van de weerstand van de geleider en de contactweerstand.

Hoe garandeert u de kwaliteit van het product?

We voeren strenge kwaliteitscontrole uit tijdens het gehele productieproces: grondstofinspectie, in-line testen en eindmonsterinspectie.Alle producten worden geleverd met een garantie van 12 maanden tegen fabricagefouten..
