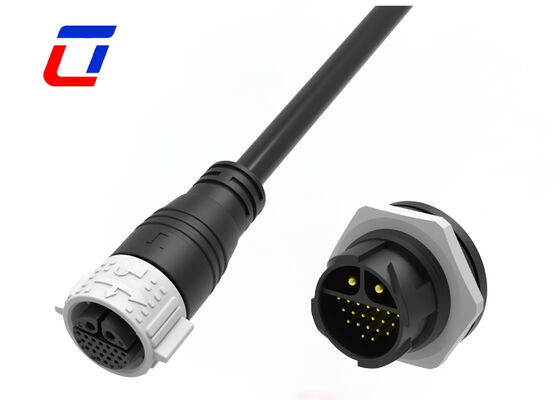

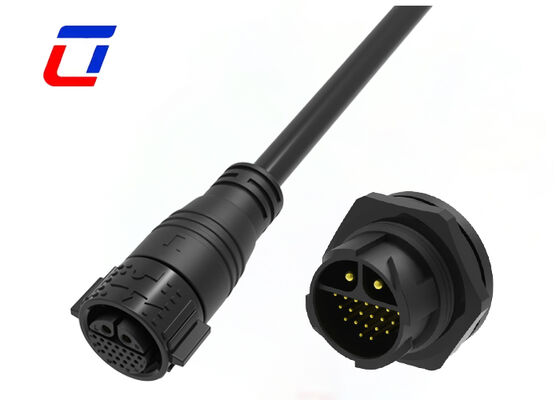

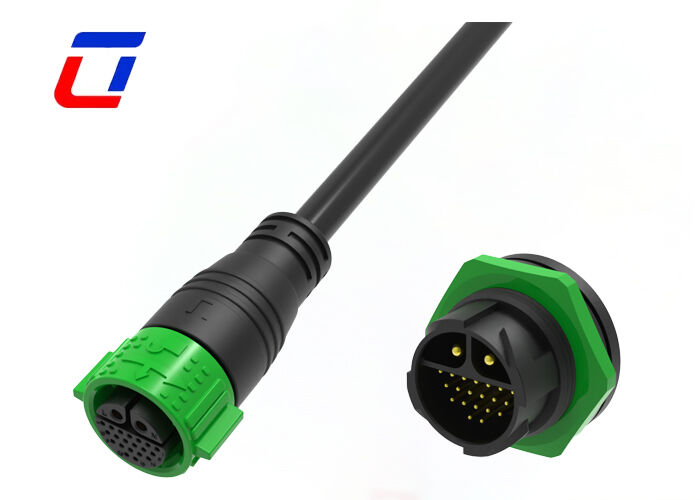

Name: 2+20 Pin M25 20A+5A Stroom Signaal Connector IP67 Multi Pin Waterdichte Connector Types
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

2+20 Pin M25 20A+5A Stroom Signaal Connector IP67 Multi Pin Waterdichte Connector Types

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, , L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Temperatuurbereik:	-40℃~+105℃	Waterdichte beoordeling:	IP67
Aantal pinnen:	22-pins waterdichte connector	contactmateriaal:	Messing verguld
Spanning:	300V	Vlambestendige beoordeling:	UL94-V0
Markeren:	M25 20A+5A waterdichte connector , IP67 multi-pin connector , waterdicht stopcontact

2+20 Pin M25 20A+5A Stroom Signaal IP67 Multi Pin Waterdichte Connectoren

Productoverzicht

Signaal En Stroom Multi Connectoren M25 2+20 Pin Waterdicht 300 Volt Draad Naar Printplaat

Belangrijkste Kenmerken

2+20Pin Gesplitst Ontwerp voor Geïsoleerde Stroom & Signaaloverdracht: Door een professionele 2+20-pins geïntegreerde scheidingslay-out te gebruiken, ondersteunen 2 zware pinnen een 20A hoogstroomvoeding, terwijl 20 dichte pinnen 5A laagvermogen stuursignalen onafhankelijk verzenden. Het realiseert synchrone stroom- en multi-kanaal signaaloverdracht met één connector, waardoor elektromagnetische overspraak tussen de stroomlus en precisiesignalen volledig wordt geëlimineerd om signaalvervorming te voorkomen en stabiele geïntegreerde bedrading te garanderen.
Dubbele Stroomsterkte voor Nauwkeurige Aanpassing Werkcondities: Met een gedifferentieerd dubbel-belastingsontwerp draagt het hoofdvoedingscircuit een 20A hoge stroom voor de voeding van kernapparatuur, en het signaalcircuit past zich aan 5A zwakke stroom aan voor sensor- en gegevensoverdracht. De gerichte stroommatching voorkomt oververhitting, signaalverzwakking en stroomfluctuaties, en voldoet aan de dubbele eisen van hoogvermogen voeding en zeer nauwkeurige signaaloverdracht in complexe industriële scenario's.
IP67 Volledig Waterdichte & Stofdichte Bescherming: Uitgerust met een meerlaagse geïntegreerde afdichtingsstructuur en strakke push-lock fitting technologie, bereikt de volledig gesloten connector IP67 beschermingsgraad. Het weerstaat effectief wateronderdompeling, regenerosie, stofophoping, vochtcondensatie en oliecorrosie, en beschermt interne multipin contacten tegen oxidatie, kortsluiting en verbindingsfouten voor stabiele werking onder alle weersomstandigheden.
Gereedschapsloze Trillingsbestendige Push-lock Zelfborgende Structuur: Door gebruik te maken van een schroefdraadloos push-lock zelfborgend systeem, worden de mannelijke en vrouwelijke terminals automatisch vergrendeld door simpelweg te duwen met anti-losraak- en anti-valprestaties, bestand tegen trillingen en externe trekkrachten. Het druk-om-los te maken ontwerp maakt snelle handmatige montage en demontage zonder gereedschap mogelijk, waardoor de efficiëntie van bedrading en onderhoud wordt verbeterd en frequent langdurig insteken wordt ondersteund.
Hoge Dichtheid Multi-pin Integratie Vereenvoudigt Bedrading: 20 onafhankelijke signaalkanalen ondersteunen parallelle overdracht van meerdere groepen besturingscommando's, sensorgegevens en groeperingssignalen. Het vervangt meerdere gewone enkelvoudige connectoren, vermindert apparatuurpoorten en bedradingscomplexiteit, verlaagt de kans op circuitfouten en past perfect bij de geïntegreerde bedrading van automatiseringsapparatuur, intelligente displays en elektrische besturingssystemen.
Vlamvertragende & Weerbestendige Industriële Behuizing: Eén stuk spuitgegoten met hoogwaardig vlamvertragend technisch plastic, de behuizing heeft uitstekende isolatie, hoge taaiheid en slagvastheid. Met uitstekende buigweerstand, temperatuurbestendigheid en UV-verouderingsbestendigheid, voorkomt het risico's op elektrische lekkage en kortsluiting, en behoudt het een stabiele structuur zonder vervorming of barsten tijdens langdurig binnen- en buitengebruik.

Toepassingsindustrieën

Communicatieapparatuur
Productcodemachines & Inkjetsystemen
Zonne-energiesystemen
Elektrische Energieapparatuur
Laboratorium Forensische & Pathologie Apparatuur
Zware Machines
Industriële Inkjet Apparatuur

Technische Specificaties

Elektrische Parameters

Aantal Pols	22pins draad naar printplaat connector
Stroomsterkte	20A +5A
Spanningswaarde	300VAC max
Duurzaamheid Spanning	2500VAC @ 60 s

Technische Parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP Klasse	IP67 (1m / 30min)
Gietmateriaal	PA66
Contact/Terminal Materiaal	Vergulde Messing
Afdichtingsmateriaal	Silicone

Operationele Parameters

Spanningswaarde	600VAC max
Stroomsterkte	40A max
Min Draaddiameter OD	6.5mm ~ 10mm
Max Draaddiameter OD	10.5mm ~ 18mm
Max Kabeldoorsnede Gebied	0.5mm² ~ 6.0mm²

Productconfiguratie

Productafmetingen

Technische Details

Veelgestelde Vragen

Wat is de nominale spanning?

Nominale spanning, ook bekend als bedrijfsspanning, is afhankelijk van het gebruikte isolatiemateriaal van de connector en de afstand tussen de contactmaten. Sommige componenten of apparaten functioneren mogelijk niet goed onder hun nominale spanning.

Kan ik een aangepast label hebben?

Ja, natuurlijk, u kunt uw eigen private label en verpakking maken, als u de verpakking wilt ontwerpen, hebben we ook een professionele ontwerper om u van dienst te zijn.

Hoe volg ik mijn zending?

Zodra de goederen zijn verzonden, verstrekken we trackingnummers en links naar het logistieke platform. U kunt de realtime status online volgen of contact opnemen met ons team voor updates.
