Name: 15A+5A Waterdichte Multi Pin Connectoren 3+4 Pin M19 Push Lock Kabel naar Printplaat Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Multipin connectors waterproof

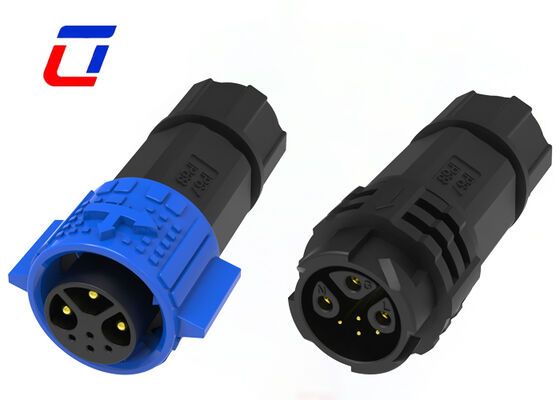

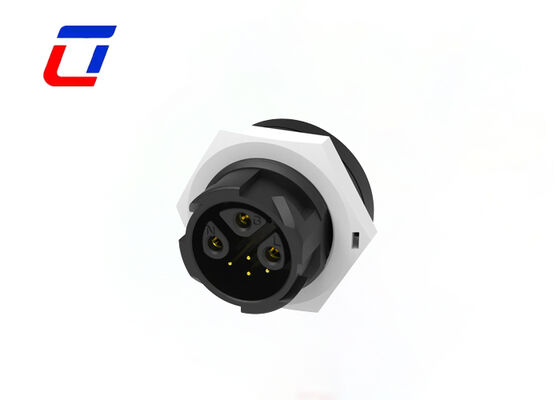

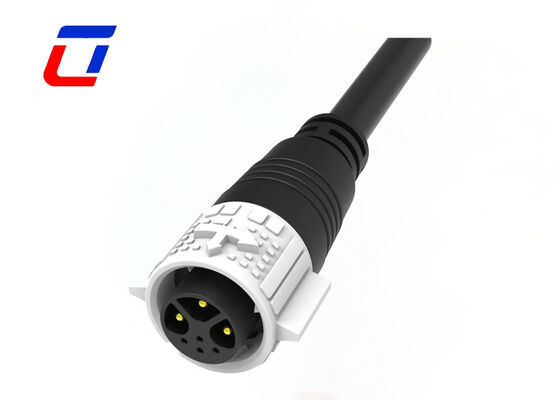

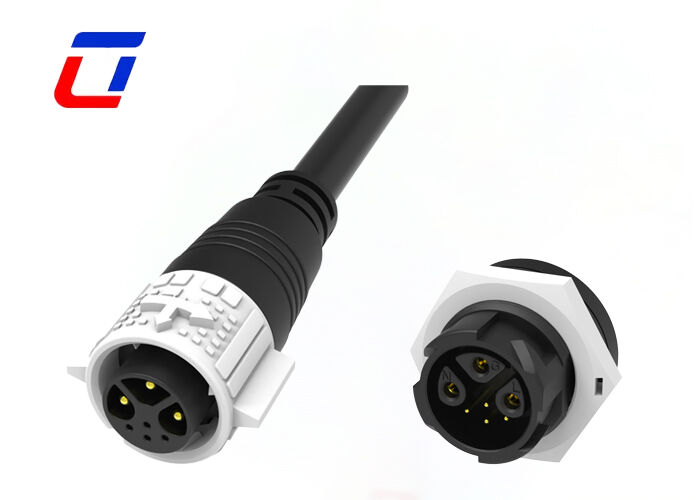

15A+5A Waterdichte Multi Pin Connectoren 3+4 Pin M19 Push Lock Kabel naar Printplaat Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union,
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

PIN:	3+4Pin	Huidige beoordeling:	15+5A
Nominale spanning:	300V	Materiaal:	PA66
Beschermingsniveau:	IP67	Vlambestendige beoordeling:	UL94-V0
Markeren:	15Een waterdichte multi-pin aansluiting , 5A M19 push lock connector , 3+4 pins kabel naar printplaat connector

15A+5A Waterdichte Multi Pin Connectoren 3+4 Pin M19 Push Lock Kabel naar Printplaat

Productoverzicht

Outdoor Waterdichte Connector M19 3+4 Pin IP67 Waterdichte Connector Draad naar Printplaat

Snelle Beschrijving

3+4 Pin Gescheiden Voeding & Signaal Indeling:Geoptimaliseerde 3+4 pins configuratie bereikt dubbele functionele integratie. 3 pinnen ondersteunen 15A hoogvermogen hoofdvoeding voor apparatuurlastbedrijf, terwijl 4 onafhankelijke pinnen 5A multi-kanaals datasignaaloverdracht verzorgen. Het realiseert één stuk voeding en signaal koppeling en vereenvoudigt de bedradingsindeling op de printplaat aanzienlijk.
Dubbele Stroomsterkte voor Gegradueerd Belastingsbedrijf:Dubbel stroomontwerp van 15A voeding en 5A signaal vermijdt stroomconflicten tussen sterke en zwakke elektriciteit. Het voorkomt effectief instabiele stroomoutput en signaalstoornissen veroorzaakt door stroomimpact, wat zorgt voor een veilige en langdurige continue werking van intelligente apparatuur.
Precisie Kabel-naar-Printplaat Structuur:Gebruikt standaard kabel-naar-printplaat koppeling ontwerp voor directe PCB printplaat installatie. De geïntegreerde kabelmolding en precieze printplaat terminal positionering zorgen voor compacte en ruimtebesparende assemblage, perfect geschikt voor geautomatiseerde productie en interne bedrading van modulaire apparatuur.
Gebruiksvriendelijke Push-Lock Verbinding:Verbeterd push-type zelfsluitend mechanisme maakt gereedschapsloze snelle plug-in en ontgrendeling mogelijk. Soepelere bediening dan traditionele kliksluitingen, het verbetert de efficiëntie voor massale assemblage en dagelijks onderhoud. De vergrendelde status blijft stevig tegen trillingen en lichte spanning zonder loskoppeling.
Waterdicht, Stofdicht & Anti-interferentie:Ingebouwde hoog-elastische afdichtingspakkingen bieden uitstekende bescherming tegen alle weersomstandigheden tegen regen, vocht en stof. Fysieke isolatie tussen stroom- en signaalkringlopen schermt elektromagnetische interferentie af, waardoor lichtflikkering, signaalvertraging en gegevensverlies effectief worden vermeden.
Industriële Weerbestendigheid & Brede Toepassing:Hoge-sterkte isolerende en weerbestendige behuizing plus verdikte geleidende pinnen zorgen voor UV-bestendigheid, temperatuurbestendigheid en slijtvastheid. Breed toegepast in intelligente LED-verlichting voor buitengebruik, industriële controllers, beveiligingsmodules en nieuwe energie ondersteunende apparaten, met strikte fabriekstests en stabiele massaproductiecapaciteit.

Belangrijkste Kenmerken

Push lock snelontgrendelingssysteem
Multic-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Voeding
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerde voeding en signaal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor signaal beschikbaar
Versie voor veldmontage: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte 20A voor langdurig werken
Kabelassemblage service ondersteund
OEM/ODM welkom

Technische Specificaties

Elektrische Parameters
Aantal Polen	3+4Pin
Stroomsterkte	20A max.
Spanningswaarde	300VAC max
Duurzaamheid Spanning	1500VAC @ 60 s.
Technische Parameters
Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP Klasse	IP67 (1m / 30min) wanneer gekoppeld
Gietmateriaal	PA66
Contact/Terminal Materiaal	Vergulde Messing
Afdichtingsmateriaal	Siliconen

Toepassingsindustrieën

Groeilampen
Communicatie Toepassing
Productcodemachines
Voorraad productcodering
Inkjet systemen
Zonne-energie Systeem
Industriële inkjetapparatuur
Elektrische energieapparatuur
Laboratorium forensische & pathologie apparatuur
Communicatieapparatuur
Zwaar materieel

Operationele Parameters

Spanningswaarde	600VAC max
Stroomsterkte	20A max
Min. Draaddiameter OD	3.0mm ~ 6.0mm
Max. Draaddiameter OD	8.0mm ~ 10.0mm
Max. Kabeldoorsnede Gebied	0.5mm² ~ 2.5mm²

Ontwerp Schets

Veelgestelde Vragen

V: Bent u een fabriek of handelsonderneming?

A: Wij zijn een fabriek. Gevestigd in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

V: Wie is verantwoordelijk voor de douaneafhandeling? Levert u de benodigde documenten?

A: Wij zullen volledige douaneafhandelingsdocumenten verstrekken (commerciële factuur, paklijst, vrachtbrief, certificeringsrapporten). Douaneafhandelingskosten en invoerrechten zijn voor rekening van de koper (EXW/FOB voorwaarden). Wij kunnen helpen met documentvoorbereiding indien nodig.

V: Ondersteunt u productaanpassing?

A: Ja, maatwerk is beschikbaar voor specificaties, kleuren, logo's en verpakkingen. Geef alstublieft uw gedetailleerde vereisten op, en wij zullen dienovereenkomstig een offerte maken met een proces voor monsterbevestiging.
