Name: 15A+5A M19 3+4-pins IP67-connectoren 300V waterdichte stroomsignaaldraadconnector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten ip67 waterdichte aansluiting

15A+5A M19 3+4-pins IP67-connectoren 300V waterdichte stroomsignaaldraadconnector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

PIN:	3+4Pin	Nominale spanning:	300V
Huidige beoordeling:	15+5A	Connectortype:	Snelle connector
Materiaal:	Nylon	Vlambestendig:	UL94-V0
Markeren:	15A 5A M19 waterdicht aansluiting , 3+4 pin IP67 draad aansluiting , 300V waterdicht voedingssignaal aansluiting

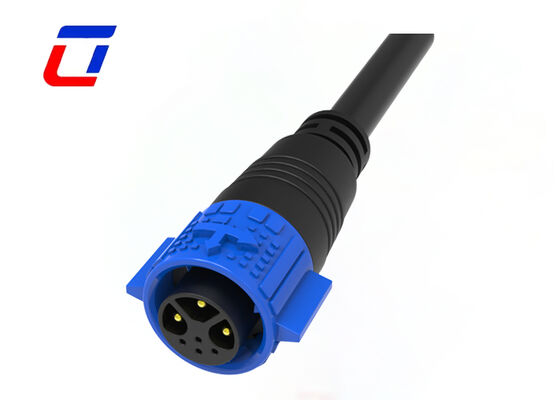

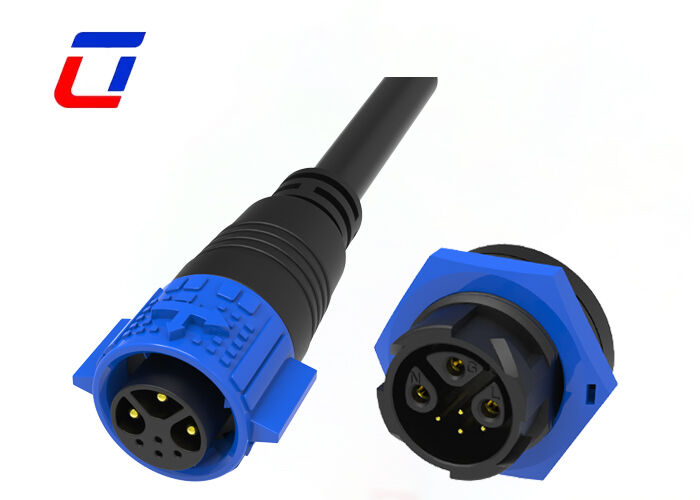

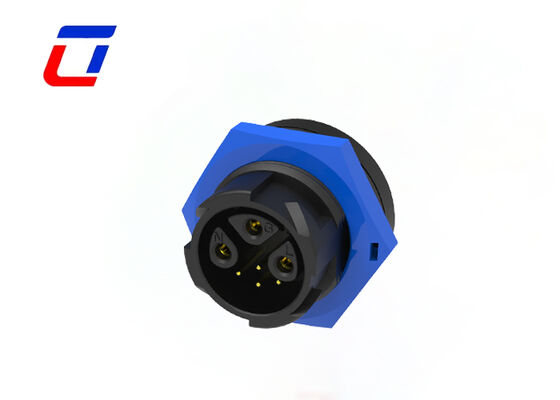

M19 mannelijke vrouwelijke connector 300V Outdoor 3+4 Pin Power And Signal Connector

Een snelle beschrijving

1. Split Pin Layout met dubbele onafhankelijke stroomcircuits
Ontworpen met een gescheiden 3+4 pin structuur voor onafhankelijke stroom- en signaaloverdracht: 3 pins ondersteunen 15A hoogstroomvoeding, 4 pins voor 5A laagstroomsignaaloverdracht.Fysieke isolatie tussen sterke en zwakke stroom elimineert signaalgeluid en stroominterferentie effectief.
Nomenclatuurspanning tot 300 V, twee circuits werken gelijktijdig zonder wederzijdse invloed.Het integreert krachtige stroomvoorziening en multi-kanaal besturingssignalen in één connector om de uitleg van de bedrading te vereenvoudigen.
Geoptimaliseerd stroomdragend ontwerp voor hoogstroompinnen regelt de temperatuurverhoging bij langdurige werking met volle belasting, waardoor oververhitting en kortsluitingsrisico's worden vermeden.

2. IP67 Volledige afdichting voor waterdichte en stofdichte prestaties in alle weersomstandigheden
Uitgerust met geïntegreerde elastische afdichting en compressie afdichting structuur, het bereiken van IP67 bescherming rating. het volledig blokkeert regenwater, modder,gecondenseerd vocht en industrieel stof dat in contact komt met interne eindpunten.
Verouderingsbestendige afdichtingsonderdelen behouden na frequent inpluggen een stabiele afdichtingscapaciteit en zijn geschikt voor openluchtapparatuur, vochtige werkplaatsen en spuitwerkomgevingen.
De interne waterdichte isolatie voorkomt elektrische lekkage en signaalonderbreking als gevolg van vochtigheid en zorgt voor een consistente werking van de apparatuur.

3Betrouwbaar geleidingssysteem voor langdurige continue werking
Een dikke geleidende basis op high-current-pins ondersteunt een stabiele 15A-belasting zonder prestatieverlies;verfijnde signaalpinnen hebben een ultralage impedantie om verliesloze gegevensoverdracht onder 5A zwakke stroom te garanderen.
Corrosie- en oxidatiebestendige contacten voorkomen slecht contact of stroomonderbreking na langdurig gebruik buiten of in industriële omgevingen, waardoor de onderhoudskosten van apparatuur worden verlaagd.
De behuizing voldoet aan de 300-V-isolatie standaard met dikke isolatielagen tussen stroom- en signaalpijnen om cross-circuit gevaren te voorkomen.

4. Universele cirkeldraadverbinding voor gemakkelijke montage
Standaard M19 cirkelvormig draad-op-draad ontwerp zonder PCB-montagevereiste, waardoor snelle aansluitingen en overeenkomstige massaproductie assemblagelijnen mogelijk zijn.
De ingebouwde anti-aflossen grensboei zorgt voor een strakke verbinding na het aanmeren, en weerstaat loslopen veroorzaakt door trillingen van de apparatuur en lichte trekkracht.
De compacte en lichte structuur bespaart bedradingsruimte, ideaal voor externe bedrading van kleine en middelgrote intelligente apparaten.

5. Breed toepassingsgebied
Buitenfotovoltaïsche accessoires, landschapsverlichting, buitenbewakingskracht en signaalbedrading;
Kleine industriële automatiseringsapparatuur, sensorcontrollers en draagbare elektrische buitenapparaten;
Alle 300V laagspanningsapparatuur waarvoor een geïntegreerde hoogspanningsbron en zwakke signalen met meerdere kanalen met waterdichte en stofdichte eisen nodig zijn.

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde krachtsignaal
6pin, 7pin, 8pin, 9pin, 10pin, 11pin, 12pin, 14pin, 16pin en 18pin voor beschikbaar signaal
Versie voor veldassemblage: zowel draad tot draad als draad tot bord opties
Stroom 20A voor lange werktijden
Ondersteunde kabelmontage
OEM/ODM welkom

Technische specificaties

Elektrische parameters
Aantal Polen	3+4 Multi Pin
Huidige rating	20A max.
Standaardspanning	300VAC max.
Duurzaamheidsspanning	1500VAC @ 60 s.
Technische parameters
Contactweerstand	10 mΩ max.
Isolatie structuur	500 MΩ bij 500VDC
Werktemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Schimmelmateriaal	PA66
Contact/eindmateriaal	Goudgeplatte koper
Gezegelmateriaal	Silicaat

Toepassingssectoren

Groeilampen
Toepassing van de communicatie
Machines voor het coderen van producten
Codering van de voorraadproducten
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Operatieparameters

Standaardspanning	600VAC max
Huidige rating	20A max.
Min Draadgrootte	3.0 mm ~ 6.0 mm
Maximale draadgrootte	8.0 mm ~ 10.0 mm
Maximaal oppervlak van de kabel	0.5 mm2 ~ 2,5 mm2

Ontwerpschets

Vaak gestelde vragen

V: Bent u een fabriek of handelsonderneming?

A: We zijn een fabriek. Gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

V: Wie is verantwoordelijk voor de inklaring?

A: Wij leveren volledige douane-klaringsdocumenten (handelsfactuur, verpakkingslijst, vrachtbrief, certificeringsrapporten).De douanerechten en rechten worden door de koper gedragen (EXW/FOB)We kunnen u helpen met het opstellen van documenten indien nodig.

V: Hoeveel materialen kunt u leveren?

A: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw requirements om het materiaal te kiezen.
