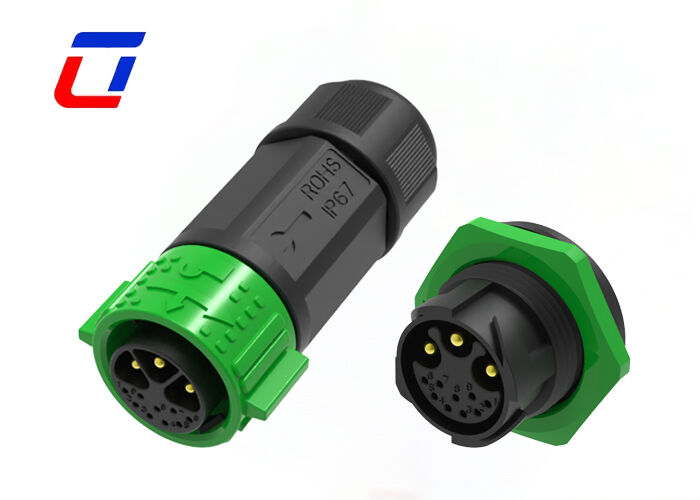

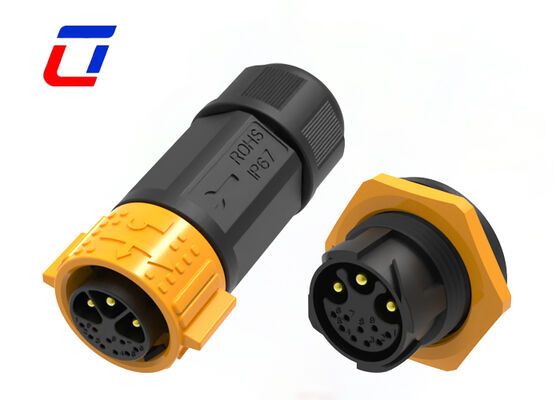

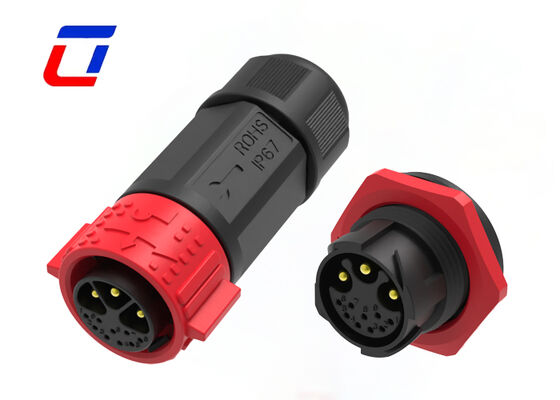

Multi-Pin Connector 3+9 Pin M25 20A 300V Buitenwaterdicht Connector
Hoofdkenmerken
- Systeem voor snel loslaten met drukvergrendeling
- Multi-core opties: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin en 2+20Pin
- Versies voor veldassemblage:opties van draad naar draad en draad naar bord
- Stroom 20A voor lange werktijden
- Kabelmontage service ondersteund, welkom op maat
- OEM/ODM welkom
Toepassingssectoren
- Toepassing van de communicatie
- machines voor het coderen van producten
- inventarisproductencodes
- inkjetsystemen
- Zonnestelsel
- industriële inkjetapparatuur
- Elektrische apparatuur
- Laboratoria voor forensische en pathologische apparatuur
- Communicatieapparatuur
- Zware machines
Snelle details van 3+9PinConnector Man vrouwelijk
Vinnige zelfvergrendelende structuur (draadvrij)
Eenpersoons-snap-vergrendeling, duidelijke klikfeedback, anti-aflos-anti-vibratiestructuur, geen noodzaak om te schroeven en te draaien;vermijden van toevallige ontkoppeling onder langdurige trillingswerkomstandigheden, ondersteunt meer dan 5000 keer stabiele plug-in cycli.
3+9 Hybrid Pin Layout (Power + Signal Separation)
3 grote speldsnoeren voor het hoofdstroomcircuit, 9 kleine signaalspeldsnoeren voor sensoren, communicatie- en besturingslijnen, onafhankelijk pin-isolatieontwerp om signaalinterferentie te voorkomen,Een aansluiting voor een dubbele transmissie.
Hoogwaardige PA66 behuizing
UL94-V0 vlamvertragend PA66-nylon, hoge treksterkte, anti-veroudering, oliebestendigheid, zuur- en alkalisch corrosiebestendigheid, breed werktemperatuurbereik -40 °C ~ +105 °C,Aanpassen aan buiten- en apparatuuromgeving met interne harde temperaturen.
IP67 Volledige afdichting
Geïntegreerd hoog elastisch siliconen O-ring afdichting systeem, volledig gematigd vergrendelen tot IP67 beschermingsgraad, voorkomen van spatten water, stof, vocht infiltratie, geschikt voor buiten, werkplaats,apparatuurkast en andere natte/stofrijke scenario's.
Veilig gerangschikt spanningsniveau van 300 V
Standaard nominale spanning 300 V wisselstroom/stroomstroom, vergulde koperen legeringspinnen, ultra lage contactweerstand, stabiele geleidende prestaties, geen verwarming tijdens langdurige continue belasting,veilig voor nieuwe energietoevoer.
Veilig en milieuvriendelijk
Volledig in overeenstemming met de milieunormen van RoHS en REACH, niet-giftige en vervuilingsvrije materialen, optionele installatievormen voor panelen / kabels van type 2,Ondersteuning van de klant aangepaste pin stroom en kabel grootte.
| Kenmerken van het producttype |
| Verbindingssysteem |
Kabel-to-Board |
| Verzegelbaar |
- Ja, dat klopt. |
| Connector & Contact eindigt op |
Draad en kabel |
| Type cirkelvormige aansluiting |
Plug, receptacle |
| Schelptype |
Plastic Shell |
| Productsoort |
Kits voor verbindingen |
| Configuratie kenmerken |
| Aantal posities |
3+9 |
| Aantal signaalposities |
9 |
| Contacten vooraf geladen |
- Ja, dat klopt. |
| Elektrische kenmerken |
| Werkspanning (VAC) |
600V max. |
| Werkspanning (VDC) |
600V max. |
| Lichaamskenmerken |
| Schelpenmateriaal |
PA66 |
| Type isolatiemateriaal voor cirkelvormige aansluitingen |
Thermoplastische stoffen met een laag brandgevaar |
| Hermetisch afgesloten |
- Ja, dat klopt. |
| Invoerstijl |
Zijde |
| Tipe milieubescherming |
Elastomeerverzegeld, hermetisch verzegeld |
| O-ringmateriaal |
Elastomeerverzegeld, hermetisch verzegeld |
| Bescherming van het milieu |
- Ja, dat klopt. |
| Contactgegevens |
| Contactstroom (maximaal) (A). |
Maximaal 15A. |
| Contacttype van de cirkelvormige aansluiting |
Pinnestop |
| Mechanische bevestiging |
| Type aansluiting |
Kabelmontage (vrijhangend) |
| Tipe paringsopstelling |
- Met sleutel. |
| Paringsbehoud |
Met |
| Afmetingen |
| Grootte van de draad (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Gebruiksvoorwaarden |
| Werktemperatuurbereik (°C) |
-40 ~ 105°C |
| IP waterdichtingsniveau |
IP67 |
| IP-stofdichtingsniveau |
6 |
| Industriestandaarden |
| UL ontvlambaarheidsklasse |
UL 94V-0 |
Productie-dimensie
Meer technische details
Veelgestelde vragen
V1:Wat is de nominale spanning?
A1:Nummerspanning, ook wel bedrijfsspanning genoemd, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de aansluiting, de afstand tussen de contactgrootte.Sommige onderdelen of apparaten met een nominale spanning die lager is dan de nominale spanning kunnen niet volledig aan hun functies voldoen..
Vraag 2:Wat als er kwaliteitsproblemen zijn met de ontvangen goederen?
A2:Wij zullen het probleem verifiëren en oplossingen aanbieden zoals gratis vervanging, reparatie,of gedeeltelijke restitutie op basis van de situatie.
V3:Hoe garandeert u de kwaliteit van het product?
A3: We voeren strenge kwaliteitscontrole uit gedurende het gehele productieproces: grondstofinspectie, in-line testen en eindmonsteringsinspectie.Alle producten worden geleverd met een garantie van 12 maanden tegen fabricagefouten..
