Quick Lock M25 20A 5-pins elektrische mannelijke vrouwelijke connectoren

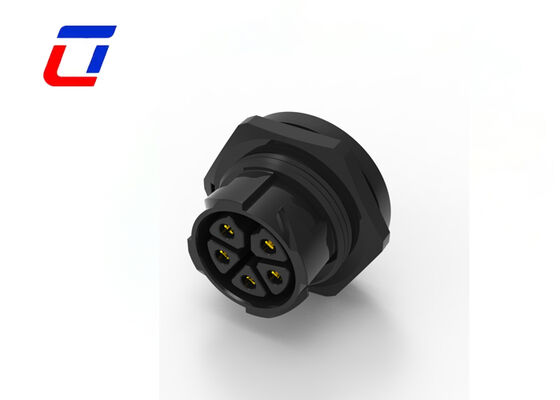

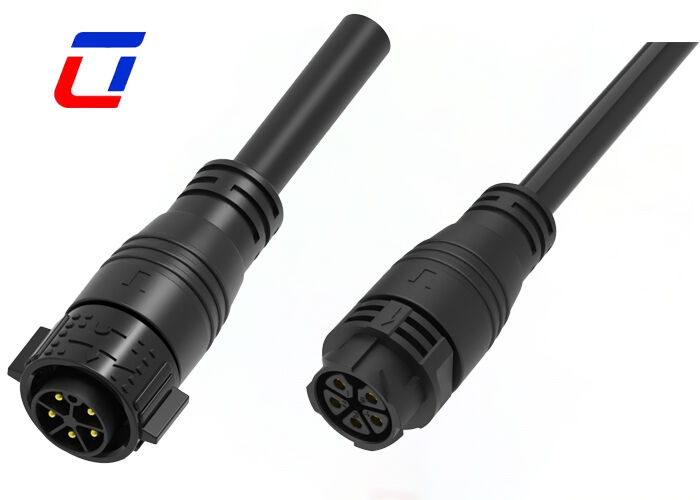

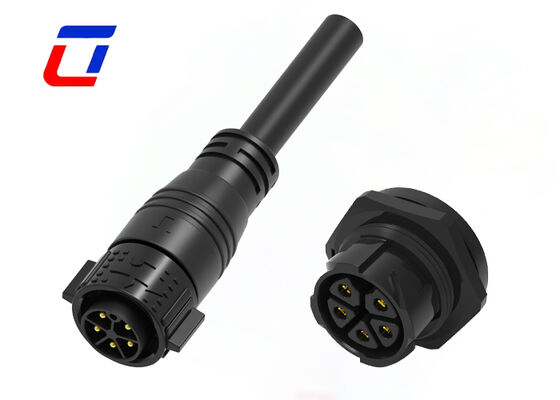

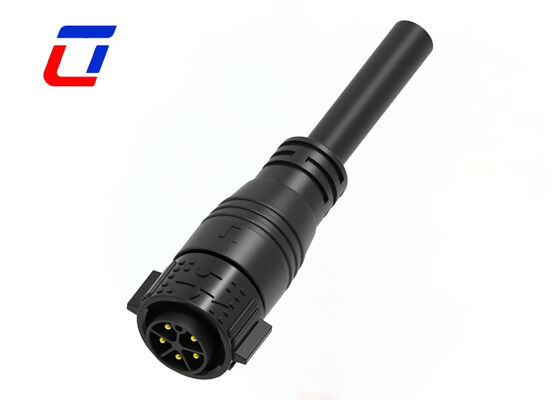

Deze M25 5-pins elektrische draad-naar-bord-connector is een ronde, waterdichte 300V-connector ontworpen voor industriële stroomtoepassingen. Met een push-lock snelontgrendelingssysteem en een mannelijk-vrouwelijk schotontwerp biedt het betrouwbare stroomconnectiviteit voor op een paneel gemonteerde apparatuur in veeleisende omgevingen.
Productoverzicht
1. Standaard elektrische parameters
Nominale stroom 20A, 5-pins op elkaar afgestemde mannelijke en vrouwelijke set realiseert krachtoverbrenging met meerdere circuits met stabiele stroomuitgang
Voldoen aan de RoHS-milieunorm, vrij van schadelijke zware metalen, volledig compatibel voor export naar het buitenland
2. PA66 vlamvertragende kunststof behuizing
Gemaakt van hoogwaardig PA66-kunststof, slagvast en anti-veroudering, geen scheuren of verbrossing na langdurig gebruik
Uitstekende isolatieprestaties voorkomen lekkagerisico, stabiele fysieke en elektrische prestaties bij een breed temperatuurbereik
3. Push Lock snelle verbindingsstructuur
Push-to-lock-ontwerp vergrendelt automatisch na plaatsing, plug en scheiding zonder gereedschap voor eenvoudige bediening
De strakke sluiting van de gesp zorgt voor betrouwbare anti-vibratieprestaties en voorkomt losse verbindingen en stroomuitval bij voortdurende trillingen
4. Universeel M25 standaardformaat
De standaard M25-afmetingen komen overeen met de meeste paneelgaten in apparatuur, mannelijke en vrouwelijke koppen zijn nauwkeurig uitgelijnd zonder offset
Het gescheiden mannelijke en vrouwelijke matching-ontwerp vereenvoudigt de bedrading, de montage van apparatuur en later vervangingsonderhoud
5. Breed toepassingsgebied
Geschikt voor industriële besturingseenheden, buitenverlichting, kleine nieuwe energieapparatuur, slimme instrumenten en automatiseringsstroomaansluitlijnen
Belangrijkste kenmerken
- Push-lock snelspansysteem voor bediening zonder gereedschap
- Meerdere pinconfiguraties beschikbaar: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin en 2+20Pin
- Versies voor veldmontage: draad-naar-draad- en draad-naar-bord-opties
- Waterdichte connector met hoge stroomsterkte, geschikt voor continu gebruik van 20A
- Kabelassemblageservice ondersteund met aanpassingsopties
- OEM/ODM-diensten welkom
Elektrische specificaties
| Parameter |
Specificatie |
| Aantal Polen |
5-pins waterdichte connector |
| Huidige beoordeling |
Maximaal 20A |
| Spanningswaarde |
Maximaal 300VAC |
| Duurzaamheid Spanning |
1500VAC @ 60 seconden |
Technische specificaties
| Parameter |
Specificatie |
| Neem contact op met Weerstand |
Maximaal 10 mΩ |
| Isolatieweerstand |
500 MΩ bij 500 VDC |
| Bedrijfstemperatuur |
-40°C tot +105°C |
| IP-classificatie |
IP67 (1 meter / 30 minuten) |
| Vormmateriaal |
PA66 |
| Contact-/aansluitmateriaal |
Verguld messing |
| Afdichtingsmateriaal |
Siliconen |
Bedieningsparameters
| Parameter |
Specificatie |
| Spanningswaarde |
Maximaal 600VAC |
| Huidige beoordeling |
Maximaal 30A |
| Minimale draadmaat buitendiameter |
6,5 mm - 10 mm |
| Maximale draadmaat buitendiameter |
10,5 mm - 18 mm |
| Maximaal kabeldoorsnedegebied |
0,5 mm² - 6,0 mm² |
Toepassingsindustrieën
- Communicatieapparatuur
- Productcodeermachines en inkjetsystemen
- Inventariseren van productcoderingsapparatuur
- Industriële inkjetapparatuur
- Zonne-energiesystemen
- Elektrische stroomapparatuur
- Forensische en pathologische laboratoriumapparatuur
- Zware machines
Productieafmetingen
Technische details
Veelgestelde vragen
Hoe kan ik monsters krijgen?
Wij verstrekken u graag monsters, waarbij de vrachtkosten door de klant worden gedekt. Geef uw koeriersaccountnummer en gedetailleerd verzendadres op voor onmiddellijke verzending van monsters.
Is er een korting voor bestellingen van grote hoeveelheden?
Ja, we bieden gedifferentieerde kortingen voor bulkbestellingen met steeds concurrerendere prijzen bij hogere volumes. Deel uw verwachte hoeveelheid voor een offerte op maat.
Welke betaalmethoden accepteert u?
Wij accepteren T/T (telegrafische overboeking), L/C (kredietbrief), PayPal en West Union. Voor grote bestellingen zijn onze standaardvoorwaarden een aanbetaling van 30% en een saldo van 70% vóór verzending.
