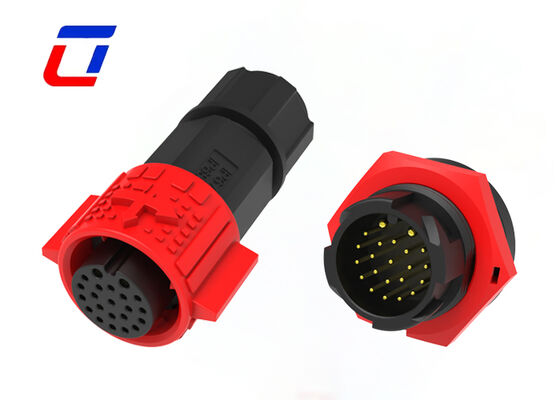

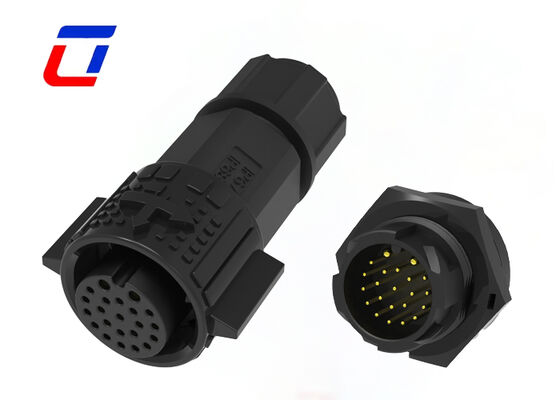

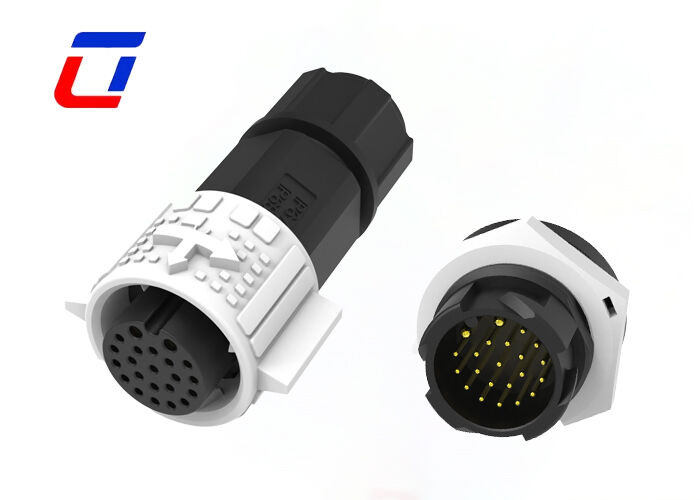

Name: M19 2+20 ronde meerpinsconnectoren Kunststof PA66 Power Data Quick Lock-connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

M19 2+20 ronde meerpinsconnectoren Kunststof PA66 Power Data Quick Lock-connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Materiaal:	PA66 en koperlegering	Beschermingsniveau:	IP67
Vlambestendige beoordeling:	UL94-V0	Kleur:	Wit Blauw Rood Zwart Geel
Verbindingsmodus:	Duw slot	Nominale spanning:	300V
Markeren:	M19 cirkelvormige multi-pin connector , PA66 waterdicht snel slot connector , power data connector plastic PA66

IP67 20A waterdichte multi 2-pins voor voedingsconnectoren M19 20-pins gegevensconnector

Snelle beschrijving

De M19 2+20 meerpolige ronde connector is een geïntegreerde hybride voedings- en signaalverbindingscomponent gegoten uit hoogwaardig vlamvertragend PA66-materiaal. Met een uniek pin-scheidingsontwerp met 2 voedingen en 20 signalen, verzorgt het onafhankelijk de stroomvoorziening van de hoofdapparatuur en meerkanaals datatransmissie in één compacte connector. Door gebruik te maken van een gereedschapsloze snelvergrendelingsstructuur en een industrieel weerbestendig ontwerp, lost het effectief de bedradingchaos en signaalinterferentieproblemen van traditionele afzonderlijke connectoren op. Met stabiele elektrische prestaties en hoge integratie is het een ideale bedradingsoplossing voor compacte en uiterst nauwkeurige intelligente industriële apparatuur.

2+20 onafhankelijk stroom- en signaalgeïsoleerd ontwerp: Wetenschappelijke functionele pingroepering realiseert fysieke isolatie tussen stroomcircuit en signaalcircuit. 2 speciale stroompinnen zorgen voor een stabiele hoofdstroomuitgang voor de werking van de apparatuur, terwijl 20 signaalpinnen met hoge dichtheid meerdere groepen sensor-, besturings- en communicatiegegevens synchroon verzenden. Het vermijdt volledig interferentie van de stroombelasting en signaaloverspraak, waardoor een signaaloverdracht zonder vertraging en hoge precisie wordt gegarandeerd, terwijl een stabiele stroomvoorziening behouden blijft.
Premium vlamvertragende PA66-behuizing: De behuizing is integraal gegoten met gemodificeerd PA66-kunststof en voldoet aan de vlamvertragende kwaliteit UL94 V-0. Het beschikt over uitstekende taaiheid, slagvastheid en vervormingsweerstand, en is bestand tegen dagelijkse mechanische extrusie en draadbuigen. Het behoudt stabiele structurele prestaties in een breed temperatuurbereik van -40 ℃ ~ + 105 ℃, met uitstekende weerstand tegen UV-veroudering en chemische corrosieweerstand voor langdurig industrieel gebruik.
Integratie met hoge dichtheid vereenvoudigt complexe bedrading: De ultragrote signaalkanaalcapaciteit van 20 kernen integreert tientallen besturingssignalen in één enkele connector, ter vervanging van de traditionele bedradingsmethode van meerdere verspreide connectoren. Het vermindert de montagegaten van apparatuur en externe interfaces aanzienlijk, optimaliseert de lay-out van de interne kabelboom, verlaagt het aantal circuitstoringen en verbetert de integratie en esthetiek van apparatuur.
Gereedschapsvrije snelle vergrendeling en anti-vibratieprestaties: Verbeterde zelfsluitende structuur van de pers maakt automatische vergrendeling en handmatige ontgrendeling in één stap mogelijk zonder gereedschap of draaien van de draad. Het verbetert de massaproductie-assemblage en de dagelijkse onderhoudsefficiëntie aanzienlijk. De strak vergrendelde structuur biedt een sterk anti-loslatings- en anti-spanningsvermogen om zich aan te passen aan langdurige trillingen van apparatuur en het slepen van kabels.
Uiterst nauwkeurige terminals voor stabiele transmissie: Gebouwd met uiterst nauwkeurige geleidende kernen met ultralage contactweerstand en uitstekende oxidatieweerstand. Het vermogenskanaal heeft een lage temperatuurstijging en een laag vermogensverlies onder volledige belasting, terwijl het signaalkanaal gevoelige en stabiele datatransmissie realiseert zonder drift of vertraging, waardoor volledig wordt voldaan aan de hoge elektrische eisen van nauwkeurige elektronische besturingssystemen.
Standaard M19 ronde universele structuur: Het compacte ronde M19-formaat volgt de algemene industriële specificaties en is compatibel met de meeste reguliere industriële besturings- en intelligente apparatuur. Het ondersteunt ingebouwde, externe en paneelmontagemethoden met een grote veelzijdigheid, geschikt voor zowel standaard als niet-standaard apparatuur die bedrading ondersteunt.

Toepassingsindustrieën

Groeilampen
Communicatie applicatie
productcodeermachines
inventaris productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Communicatieapparatuur
Zware machines

Elektrische parameters
Naantal Polen	2+20-pins waterdichte connector
Huidige beoordeling	15A+5A
Spanningswaarde	Maximaal 300VAC
Duurzaamheid Spanning	1500VAC @ 60 s.

Technische parameters
Neem contact op met Weerstand	Maximaal 10 mΩ
Isolatiestructuur	500 MΩ bij 500 VDC
Bedrijfstemperatuur	-40°C~+105°C
IP-klasse	IP67 (1m/30min) indien gekoppeld
Vormmateriaal	PA66
Contact-/aansluitmateriaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedieningsparameters
Spanningswaarde	Maximaal 600VAC
Huidige beoordeling	Maximaal 20A
Min. draadgrootte OD	3,0 mm ~ 6,0 mm
Maximale draadmaat buitendiameter	8,0 mm ~ 10,0 mm
Max. kabeldoorsnede	0,5 mm²~ 2,5 mm²

Ontwerpschets

Veelgestelde vragen

1. Vraag: Bent u een fabriek of handelsonderneming?
A: Wij zijn een fabriek. Gevestigd in Ulinkcon Industriepark, Bao'an District, Shenzhen, China

2. Vraag: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw detailadres laten weten. Dan kan ik u in één keer een monster sturen.

3. Vraag:Hoeveel materialen kunt u leveren?

A: Er zijn een aantal verschillende materialen, van connector en kabel, we gebruiken meestal PVC/Nylon-materiaal tot productconnector, PVC/Rubber/Siliconen-materiaal werd in de kabel gebruikt. Uiteraard kunnen wij ook op basis van uw wensen het materiaal kiezen.
