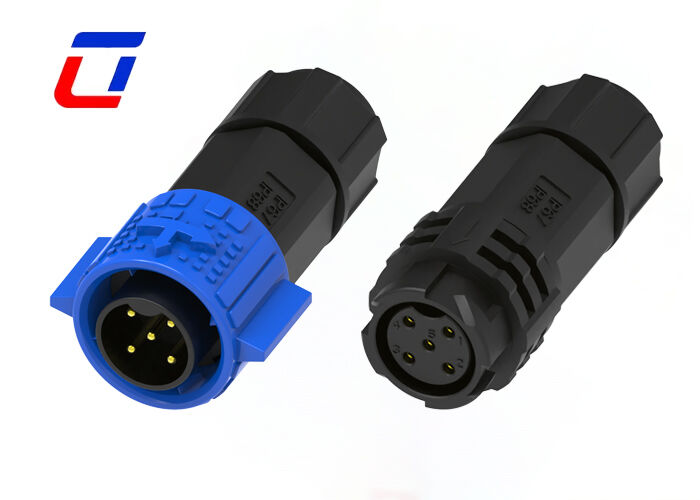

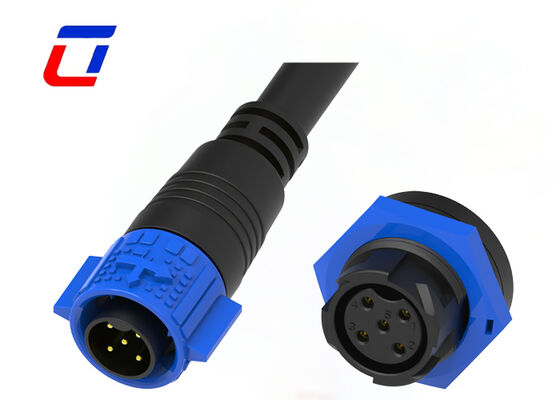

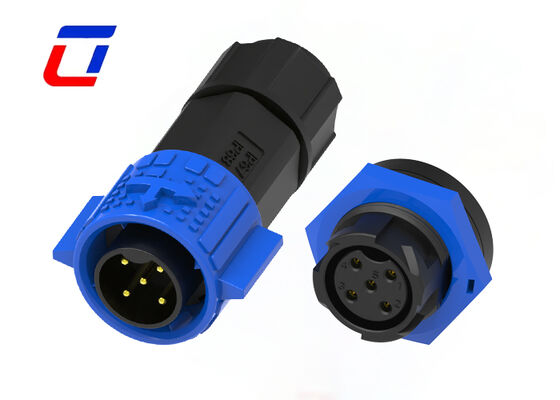

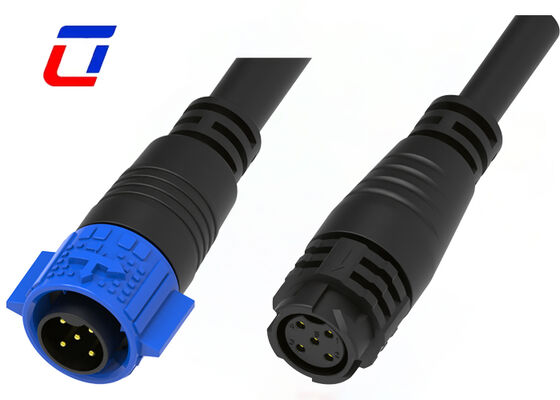

Name: M19 5-pins 20A Power DC waterdichte connector Push-vergrendeling mannelijke vrouwelijke connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Openlucht Waterdichte schakelaar

M19 5-pins 20A Power DC waterdichte connector Push-vergrendeling mannelijke vrouwelijke connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Pin:	5-pins voedingsconnector	Nominale spanning:	300V
Materiaal:	Nylon	Vlambestendige beoordeling:	UL94-V0
Bedrijfstemperatuur:	-40℃~+105℃	Geslacht:	Man op vrouw
Markeren:	M19 waterdicht voedingsconnector , 20A drukvergrendelingsconnector , 5 pin gelijkstroomconnector

5-pins ronde M19 PA66 300V man-vrouw waterdichte voedingsconnector

Belangrijkste kenmerken

Push-lock snelontgrendelingssysteem
Multic-core opties: 2Pin,3Pin,4Pin,5Pin voor stroom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerd machtssignaal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor beschikbaar signaal
Versie voor veldmontage: zowel draad-naar-draad- als draad-naar-board-opties
Stroomsterkte 20A voor langdurig werken
Kabelmontageservice ondersteund, welkom bij maatwerk
OEM/ODM-welkom

Snelle beschrijving

De M19 5Pin 20A DC waterdichte connector is een bijpassende verbindingscomponent van industriële kwaliteit, speciaal ontworpen voor krachtige DC-voedingssystemen. Uitgerust met complete mannelijke en vrouwelijke paren, ondersteunt het een stabiele 20A grote stroomtransmissie en voldoet het aan de dubbele vereisten van krachtige gelijkstroomvoeding en hulpsignaaloverdracht. Door gebruik te maken van een zelfvergrendelende Push Lock-structuur zonder gereedschap, is een snelle plug-and-play-montage mogelijk. Met IP67 water- en stofdichte prestaties voor alle weersomstandigheden en een brede temperatuurbestendigheid, levert deze standaard M19-connector stabiele elektrische prestaties en een sterk aanpassingsvermogen aan de omgeving, en dient hij als een betrouwbare gestandaardiseerde bedradingsoplossing voor industriële DC-besturing en elektromechanische apparatuur voor buitenshuis.

20A hoge stroom DC transmissie met laag verlies: Geoptimaliseerd voor DC-voedingsscenario's, gebruikt de connector verdikte en verbrede geleidende aansluitingen om het geleidende gebied uit te breiden. Het ondersteunt een continue werking van 20A nominale stroom met een lage temperatuurstijging en minimaal vermogensverlies. Het voorkomt op effectieve wijze verwarming, spanningsval en stroomonderbreking onder zware belasting, waardoor een langdurige stabiele werking van krachtige DC-apparatuur wordt gegarandeerd.
Universele 5-pins geïntegreerde lay-out: De overzichtelijke 5-pins met onafhankelijke isolatie-isolatie ondersteunen dubbele werkmodi van pure DC-voeding en hybride power + signaaltransmissie. Het voorkomt overspraak en kortsluitingsrisico's in het circuit en is zeer compatibel met reguliere M19-specificatie DC-elektromechanische apparaten en intelligente controllers voor gestandaardiseerde batchbedrading.
Gereedschapsvrije push-lock anti-vibratiestructuur: Verbeterd, draadloos push-lock-ontwerp realiseert automatische vergrendeling na het inbrengen en eenvoudig loslaten door erop te drukken. Het vereenvoudigt de montage- en onderhoudsprocedures aanzienlijk. De stevig vergrendelde structuur biedt uitstekende trillings- en trekweerstand, waardoor verborgen problemen van slecht contact en losse verbindingen, veroorzaakt door langdurige werking van de apparatuur en kabelspanning, worden geëlimineerd.

Elektrische parameters
Naantal Polen	5Pin
Huidige beoordeling	Maximaal 20A.
Spanningswaarde	Maximaal 300VAC
Duurzaamheid Spanning	1000 V AC @ 60 s.

Technische parameters
Neem contact op met Weerstand	Maximaal 10 mΩ
Isolatiestructuur	500 MΩ bij 500 VDC
Bedrijfstemperatuur	-40°C~+105°C
IP-klasse	IP67 (1m/30min) indien gekoppeld
Vormmateriaal	PA66
Contact-/aansluitmateriaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedieningsparameters
Spanningswaarde	Maximaal 600VAC
Huidige beoordeling	Maximaal 15A
Min. draadgrootte OD	3,0 mm ~ 6,0 mm
Maximale draadmaat buitendiameter	8,0 mm ~ 10,0 mm
Max. kabeldoorsnede	0,5 mm²~ 2,5 mm²

Toepassingsindustrieën

Groeilampen
Communicatie applicatie
productcodeermachines
inventaris productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Communicatieapparatuur
Zware machines

Ontwerpschets

Veelgestelde vragen

1.Vraag: Is er een korting voor bestellingen van grote aantallen?

A: Ja, we bieden gedifferentieerde kortingen voor bulkbestellingen. Hoe meer u bestelt, hoe concurrerender de prijs. Informeer ons over uw verwachte hoeveelheid voor een offerte op maat.

2. Vraag:Zijn uw producten gecertificeerd? Welke certificeringen heb je?
A:Al onze producten zijn gecertificeerd volgens RoHS, CE en andere internationale normen. Specifieke certificeringen (bijv. FCC, UL) kunnen op verzoek worden geleverd op basis van uw doelmarkt.

3. Vraag: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw detailadres laten weten. Dan kan ik u in één keer een monster sturen.

Beoordelingen en recensie

Algemene Beoordeling

5.0

Gebaseerd op 50 beoordelingen voor deze leverancier

Beoordelingsmomentopname

Het volgende is de verdeling van alle beoordelingen

5 sterren

100%

4 sterren

3 sterren

2 sterren

1 sterren

Alle recensies

Netherlands Sep 5.2025

Het is nuttig. (569)

Eerlijk gezegd, we hadden niet verwacht dat ze zo goed zouden werken! Ze zijn waterdicht, stabiel en de verbinding blijft strak, ook na lang gebruik. De pre-sales team heeft ons geholpen met de juiste maat te kiezen.

E*l

Estonia Nov 30.2024

Het is nuttig. (2102)

The pre-sale and after-sale service were both excellent. The seller replied quickly to all my questions and was very patient and professional. They even followed up after delivery to make sure I was satisfied. Great service!

D*l

Peru Oct 17.2024

Het is nuttig. (1280)

I’m really happy with the customer service. They helped me choose the right product and solved all my doubts before purchase. After I received the items, they still supported me patiently. Very responsible seller.
