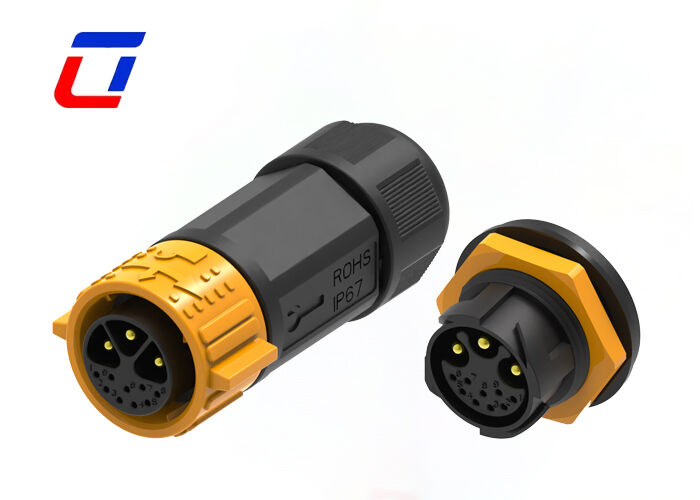

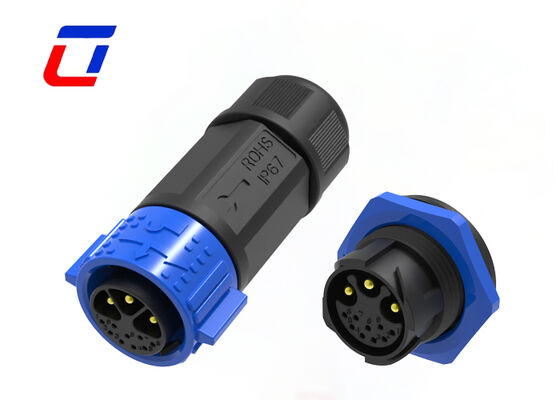

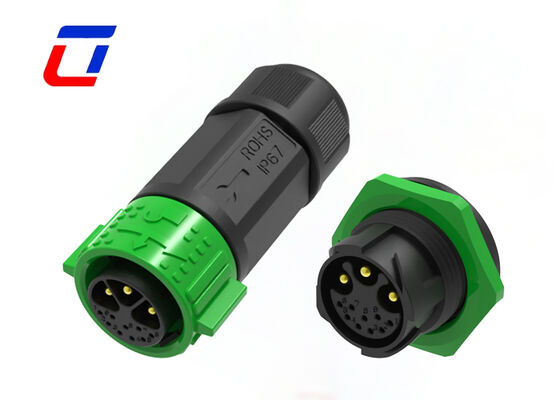

Name: 3+9 Pin M25 15+5A Circular Panel Mount Connector Outdoor Waterproof Connector Fabrieken
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Openlucht Waterdichte schakelaar

3+9 Pin M25 15+5A Circular Panel Mount Connector Outdoor Waterproof Connector Fabrieken

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:

3+9 PIN-voeding en signaal

Waterdichte beoordeling:

IP67

Temperatuurbereik:

-40℃~+105℃

Materiaal:

Nylon

Markeren:

M25 cirkelvormige waterdichte aansluiting

15+5A-paneelverbinding

Waterdichte ronde connector voor buiten

Multi-pins connectortypes van 3+9-pins M25 30A 300V waterdichte buitenconnector

Belangrijkste kenmerken

Push-lock snelontgrendelingssysteem
Multic-core opties: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin en 2+20Pin
Versie voor veldmontage: zowel draad-naar-draad- als draad-naar-board-opties
Stroomsterkte 20A voor langdurig werken
Kabelmontageservice ondersteund, welkom bij maatwerk
OEM/ODM-welkom

Toepassingsindustrieën

Communicatie applicatie
productcodeermachines
inventaris productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Communicatieapparatuur
Zware machines

Snelle details van 6PinConnector Man vrouw

3+9-pins ontwerp met dubbele circuits voor geïntegreerde stroom- en signaaloverdracht: De geoptimaliseerde pinconfiguratie ondersteunt onafhankelijke 15A-stroomoverdracht met hoge stroomsterkte via 3 pinnen en 5A meerkanaals signaaloverdracht via 9 pinnen. De gescheiden sterke en zwakke stroomcircuits vermijden wederzijdse interferentie en zorgen voor een stabiele vermogensafgifte en synchrone overdracht van meerdere besturings- en sensorsignalen voor complexe elektronische besturingssystemen.
Gereedschapsloze snelle zelfborgende verbinding: Uitgerust met een zelfsluitende structuur met elastische gesp, realiseert de connector automatisch klemmen en stevige vergrendeling na het aansluiten zonder draadrotatie of hulpgereedschap. Het ondersteunt soepel aansluiten en moeiteloos ontgrendelen, waardoor de installatie- en onderhoudsefficiëntie voor massa-assemblage in de fabriek en de dagelijkse inspectie van apparatuur aanzienlijk worden verbeterd.
Stabiele paneelmontagestructuur voor installatie van geïntegreerde apparatuur: Door gebruik te maken van een speciaal ingebed paneelmontageontwerp, biedt het een nauwkeurige positionering en stevige bevestiging. Het past nauw bij de bedieningspanelen van apparatuur en cabinewanden zonder externe ruimte in beslag te nemen, waardoor een nette en geïntegreerde lay-out van de apparatuur wordt gerealiseerd. Compatibel met standaard openingsmaten van de meeste industriële apparatuur en precisie-instrumenten, en zeer geschikt voor industriële massaproductie.
IP67 Volledige afdichtingsbescherming voor gebruik buitenshuis onder alle weersomstandigheden: Gebouwd met een zeer elastische geïntegreerde siliconen afdichtring, zorgt de connector voor een naadloze montage na zelfvergrendeling. Het biedt uitstekende stof-, waterdichte en vochtbestendige prestaties en is effectief bestand tegen regenerosie, stofophoping, dauw en lichte olievervuiling. Het behoudt het hele jaar door stabiele prestaties in de open lucht, in werkplaatsen en in buitencabines.
Weerbestendigheid en trillingsbestendigheid van industriële kwaliteit: De zeer sterke, vlamvertragende behuizing beschikt over superieure isolatie, slagvastheid en vervormingsweerstand. De strakke, zelfsluitende gespstructuur is geoptimaliseerd voor trillende bedrijfsomstandigheden en voorkomt losraken na langdurige trillingen. Met uitstekende UV-bestendigheid, verouderingsbestendigheid en corrosiebestendigheid garandeert het een stabiele levensduur op lange termijn in zware industriële scenario's.

Producttype-eigenschappen
Connectorsysteem	Kabel-naar-kabel
Verzegelbaar	Ja
Connector en contact eindigen op	Draad en kabel
Circulair connectortype	Stekker, stopcontact
Shell-type	Kunststof schaal
Producttype	Connectorkit
Configuratiefuncties
Aantal posities	3+9
Aantal signaalposities	9
Contacten vooraf geladen	Ja
Elektrische kenmerken
Bedrijfsspanning (VAC)	Maximaal 600 V.
Bedrijfsspanning (VDC)	Maximaal 600 V.
Lichaamskenmerken
Shell-materiaal	PA66
Type isolatiemateriaal van ronde connector	Thermoplastisch materiaal met laag brandgevaar
Hermetisch afgesloten	Ja
Instapstijl	Kant
Milieubeschermingstype	Elastomeer verzegeld, hermetisch afgesloten
O-ringmateriaal	Elastomeer verzegeld, hermetisch afgesloten
Milieubescherming	Ja
Contactfuncties
Contactstroomwaarde (max.) (A) .	Maximaal 15A.
Contacttype ronde connector	Pin-aansluiting
Mechanische bevestiging
Connector-montagetype	Kabelmontage (vrijhangend)
Type paringsuitlijning	Ingetoetst
Paringretentie	Met
Afmetingen
Draadmaat (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Gebruiksvoorwaarden
Bedrijfstemperatuurbereik (°C)	-40 ~105°C
IP-waterdichtingsniveau	IP67
IP-stofafdichtingsniveau	6
Industrienormen
UL-klasse voor ontvlambaarheid	UL 94V-0

Productiedimensie

Meer technische details

Veelgestelde vragen

Vraag 1: Wat is de nominale spanning?

A1: Nominale spanning, ook wel bedrijfsspanning genoemd, die voornamelijk afhankelijk is van het gebruikte connectorisolatiemateriaal en de afstand tussen de contactgrootte. Sommige componenten of apparaten met een lagere spanning dan de nominale spanning kunnen mogelijk niet goed functioneren.

Vraag 2:Hoe kan ik monsters krijgen?

A2: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw detailadres laten weten, dan kan ik u in één keer een monster sturen.

Vraag 3: Hoe kies ik de geschikte connector?

A3:U moet het volgende doen:
* Bevestig huidige beoordeling en aantal contacten
* Bevestig dat de montagestijl vooraf moet worden bekabeld of niet. Bevestig indien nodig het volgende.
* Bevestig kabeldikte
* Bevestig kabellengte en materiaal.
