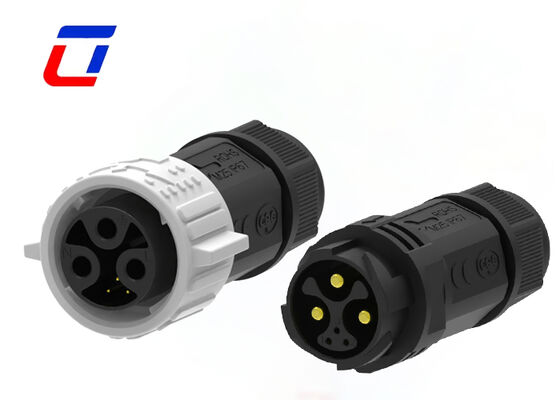

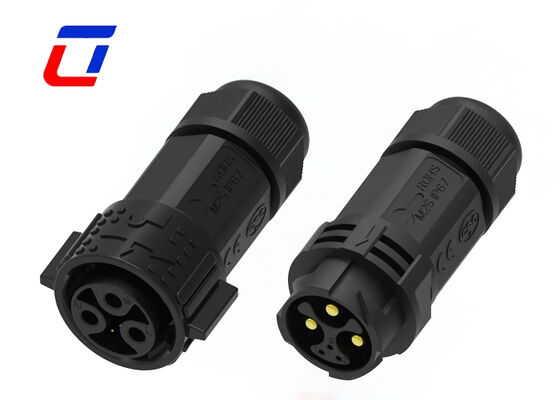

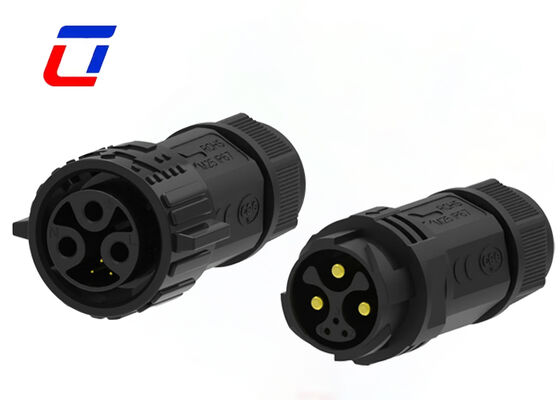

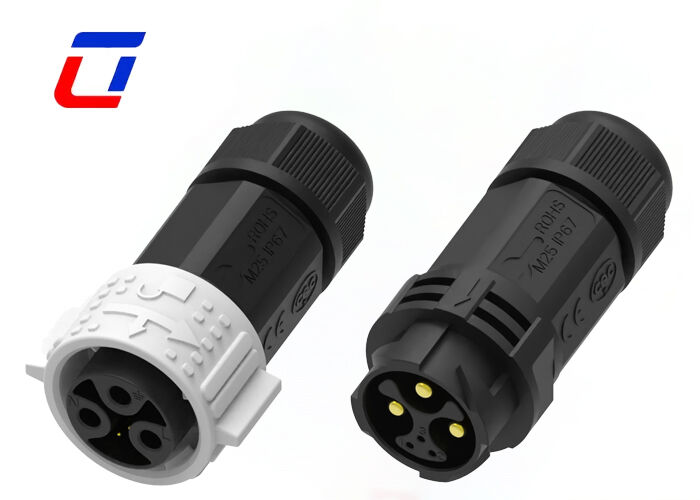

Name: PA66 15A+5A M25 Mannelijke Vrouwelijke Waterdichte Connector 3+3 Multi Pin Connectors Voor Automotive
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten ip67 waterdichte aansluiting

PA66 15A+5A M25 Mannelijke Vrouwelijke Waterdichte Connector 3+3 Multi Pin Connectors Voor Automotive

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+3PIN stroom- en signaalconnector	Waterdichte beoordeling:	IP67
huidig:	15A+5A	Temperatuurbereik:	-40℃~+105℃
Materiaal:	Nylon	Vlambestendige beoordeling:	UL94-V0
Markeren:	PA66 waterdichte aansluiting 15A+5A , M25 mannelijke vrouwelijke automobiel aansluiting , 3+3 pin IP67 waterdichte aansluiting

IP67 Circulaire M25 3+3 Pin betrouwbare PA66 waterdichte aansluitingen

Deze waterdichte M25 multi-pin connector heeft een innovatieve 3+3 pin lay-out met 15A en 5A split stroomvoorziening.goedkeuring van een professionele mannelijke en vrouwelijke plug-in-structuur die is afgestemd op de scenario's van motorvoertuigen met een vermogen en een signaalverbindingDe connector is gemaakt van hoogwaardig PA66 nylonmateriaal en combineert taaiheid, vlamvertraging en slagwerendheid.waterdichtheid en antivibratie prestaties voor voertuigenHet voldoet perfect aan de gemengde vraag naar hoge en lage stroomvoorziening van elektronische apparaten voor de automobielindustrie.met een vermogen van meer dan 50 W.

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2pin, 3pin, 4pin, 5pin, 3+2pin, 3+3pin, 3+9pin, 3+13pin en 2+20pin
Versie voor veldassemblage: zowel draad tot draad als draad tot bord opties
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Productoverzicht

3+3 Split-Pin-ontwerp voor automotive hybride stroomvoorziening: Deze connector heeft een unieke 6-pin-groepering en verdeelt de stroomoverdracht in 15A hoogstroom hoofdstroom via 3 pinnen en 5A laagstroom hulpstroom via nog eens 3 pinnen.De onafhankelijke sterke en zwakke stroomcircuits genereren geen onderlinge interferentie, om nauwkeurig te kunnen voldoen aan de uiteenlopende energiebehoeften van de hoofdaandrijving van het voertuig, de signaalregeling en de hulpfuncties, en om een stabielere werking van de auto-apparatuur te garanderen.
Automobiele anti-vibratie en precieze man-tot-vrouw paring: Uitgerust met M25 zelfvergrendelende mannelijke en vrouwelijke dockingstructuur, ondersteunt de aansluiting een soepele aansluiting en een precieze uitlijning met een strakke pasvorm na het vergrendelen.Geoptimaliseerd voor hobbelige en trillende voertuigbedrijven, vermijdt het effectief loslopen, slecht contact en stroomonderbreking, en past het zich volledig aan de continue dynamische werkomgeving tijdens het rijden van het voertuig aan.
Premium PA66-materiaal voor superieure weerbestandheid van auto's: De behuizing is vervaardigd van originele brandwerend PA66-nylon van de automobielindustrie, met een uitstekende slagvastheid, vervormingsbestandheid en een grote temperatuurtolerantie.Het kan hoge temperaturen in motorcompartimenten weerstaan., lage temperaturen in de winter en drastische veranderingen in de omgevingstemperatuur, terwijl het een uitstekende oliebestendigheid en anti-aging prestaties biedt om zich aan te passen aan complexe auto-werkingsscenario's.
Volledig waterdicht en stofdicht afsluiting elimineert verborgen gevaren van het circuit: Gebouwd met hoogwaardige waterdichte afdichtingspakkingen voor een volledige hoek zonder gaten, blokkeert de aansluiting effectief regenwater, waswater,stof- en olieverontreiniging bij het binnenkomen van het verbindingsgebiedHet voorkomt veel voorkomende elektrische storingen in auto's, zoals kortsluitingen, slecht contact en lijncorrosie, waardoor de bedrijfsveiligheid en de levensduur van voertuigapparatuur aanzienlijk worden verbeterd.
Een lichtgewicht geïntegreerde structuur voor een gemakkelijke installatie en een brede aanpasbaarheid: Deze connector is uitstekend geschikt voor nauwe installatieruimten in voertuigen, met een compacte en geïntegreerde structuur met een kleine voetafdruk.het is breed compatibel met de meeste voertuigwijzigingsapparatuur, automobielverlichting en intelligente elektronische besturingssystemen, die massa-assemblage en dagelijks onderhoud vergemakkelijken.

Technische specificaties

Verbindingssysteem	Kabel-naar-kabel / board
Verzegelbaar	- Ja, dat klopt.
Connector & Contact eindigt op	Draad en kabel
Type cirkelvormige aansluiting	Plug, receptacle
Schelptype	Plastic Shell
Productsoort	Kits voor verbindingen
Aantal posities	3+3
Aantal signaalposities	3
Contacten vooraf geladen	- Ja, dat klopt.
Werkspanning (VAC)	600V max.
Werkspanning (VDC)	600V max.
Schelpenmateriaal	PA66
Type isolatiemateriaal voor cirkelvormige aansluitingen	Thermoplastische stoffen met een laag brandgevaar
Hermetisch afgesloten	- Ja, dat klopt.
Invoerstijl	Zijde
Tipe milieubescherming	Elastomeerverzegeld, hermetisch verzegeld
O-ringmateriaal	Elastomeerverzegeld, hermetisch verzegeld
Bescherming van het milieu	- Ja, dat klopt.
Contactstroom (maximaal) (A)	Maximaal 15A.
Contacttype van de cirkelvormige aansluiting	Pinnestop
Type aansluiting	Kabelmontage (vrijhangend)
Tipe paringsopstelling	- Met sleutel.
Paringsbehoud	Met
Grootte van de draad (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Werktemperatuurbereik (°C)	-40 ~ 105°C
IP waterdichtingsniveau	IP67
IP-stofdichtingsniveau	6
UL ontvlambaarheidsklasse	UL 94V-0

Toepassingssectoren

Toepassing van de communicatie
Machines voor het coderen van producten
Codering van de voorraadproducten
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Productie-dimensie

Technische details

Vaak gestelde vragen

Wat is een nominale spanning?

De nominale spanning, ook wel de werkspanning genoemd, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector en de afstand tussen de contactgroottes.Sommige onderdelen of apparaten kunnen niet goed functioneren wanneer ze onder hun nominale spanning worden gebruikt.

Wat is Current?

Bij onder de nominale stroom met de juiste spanning werken connectoren over het algemeen goed.thermische overwegingen zorgen ervoor dat de aansluiting voldoet aan de nominale stroomvereisten, aangezien de stroomstroom warmte genereert als gevolg van de weerstand van de geleider en de contactweerstand.

Mag ik een aangepast etiket?

Ja, natuurlijk, je kunt je eigen label en verpakking maken, als je de verpakking moet ontwerpen, hebben we ook een professionele ontwerper om je te bedienen.
