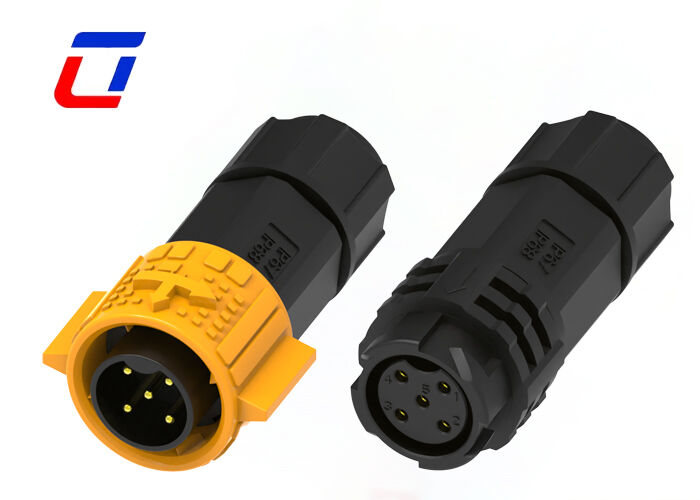

5 pin M19 Power Connector Waterdicht Plastic PA66 20A Man Vrouwelijk Push Lock Connector

Snelle 5-pins circulaire M19 PA66 20A mannelijk naar vrouwelijk waterdichte connector

Belangrijkste kenmerken

• Drukvergrendelingssysteem met snelle ontgrendeling
• Multic-core opties: 2-pins, 3-pins, 4-pins, 5-pins voor stroom
• 3+2-pins, 3+3-pins, 3+4-pins, 3+5-pins, 3+9-pins en 2+20-pins voor gecombineerde stroomsignalen
• 6-pins, 7-pins, 8-pins, 9-pins, 10-pins, 11-pins, 12-pins, 14-pins, 16-pins en 18-pins voor signalen beschikbaar
• Versie voor montage ter plaatse: zowel draad-naar-draad als draad-naar-bord opties
• Nominale stroom 20A voor langdurig gebruik
• Kabelassemblage service ondersteund, welkom om aan te passen
• OEM/ODM welkom

Snelle beschrijving

• Kernparameters & Kernvoordelen van Drukvergrendelingsontwerp: Adopteert standaard M19 circulaire behuizing met precieze 5-pins lay-out, speciaal ontworpen voor 20A middelhoge stroomtransmissie, nominale spanning 300V, geschikt voor diverse industriële en buitentoepassingen voor laagspanningsvoeding. De kern maakt gebruik van een drukvergrendelingsverbindingsstructuur, anders dan traditionele schroefdraad of gewone plug-in ontwerpen. Het kan worden vergrendeld door te drukken en ontgrendeld met één toets voor eenvoudige demontage, met efficiënte bediening en uitstekende anti-losraakprestaties, die zich effectief kunnen aanpassen aan trillingsomstandigheden en verbindingslosraken en slechte contacten veroorzaakt door de trillingen van apparatuur kunnen voorkomen.
• Professionele kenmerken van PA66 Materiaal: De behuizing is gemaakt van PA66 versterkt nylon materiaal, verwerkt met glasvezelmodificatietechnologie, strikt conform UL94 V-0 vlamvertragende klasse, met uitstekende weerstand tegen hoge en lage temperaturen (-40°C~105°C), slagvastheid, chemische corrosiebestendigheid en anti-verouderingsprestaties. Het heeft ook uitstekende isolatieprestaties, die potentiële gevaren zoals lekkage en kortsluiting tijdens stroomtransmissie effectief kunnen isoleren, en structurele sterkte en elektrische veiligheid in evenwicht brengen. Het is geschikt voor langdurig gebruik in zware industriële omgevingen zoals buiten, vochtigheid en zwaar stof, zonder barsten, vervorming of veroudering.
• IP67 Waterdichte Afdichtingstechnologie: Adopteert een geïntegreerde volledig afgedichte structuur met een hoog-elastische fluororubber waterdichte afdichtring, die het IP67 beschermingsniveau bereikt, waardoor volledige stofbestendigheid en kortstondige onderdompeling in water (1m waterdiepte/30min) bescherming wordt gerealiseerd. De afdichtingsstructuur is nauwkeurig afgestemd op het drukvergrendelingsontwerp, en de afdichtring sluit nauw aan na vergrendeling, wat de indringing van waterdamp, stof, olievlekken, corrosieve gassen en andere onzuiverheden effectief kan blokkeren, elektrische storingen veroorzaakt door omgevingsfactoren kan elimineren, stabiele en betrouwbare stroomtransmissie garandeert en de lange levensduur van de connector aanzienlijk verlengt.
• Elektrische prestaties & Contactbetrouwbaarheid: De contacten zijn gemaakt van een hooggeleidende messing substraat met precisie vergulding op het oppervlak, contactweerstand ≤10mΩ, isolatieweerstand ≥500MΩ, weerstaan spanning 500V AC/1min, temperatuurstijging ≤30K, met stabiele elektrische prestaties. De uniforme en dichte vergulde laag heeft uitstekende oxidatie- en slijtvastheid, wat het stroomverlies effectief kan verminderen, slechte contacten, signaalverzwakking (geschikt voor hulp signaaltransmissie) en andere problemen tijdens langdurig gebruik kan voorkomen. De mechanische inbrenglevensduur is ≥5000 keer, wat voldoet aan de langetermijngebruiksbehoeften van massa-apparatuur.
• Structureel ontwerp & Toepassingsscenario's: Mannelijk-vrouwelijk plug-in structuur, compact formaat, geschikt voor diverse installatie lay-outs, ondersteunt flexibele draad-naar-draad en draad-naar-bord verbinding. De bedradingsmethode kan naar behoefte krimpen of lassen zijn, aangepast aan 0,5-2,5 mm² draden, met hoge assemblage-efficiëntie en eenvoudig later onderhoud en vervanging. Het wordt veel gebruikt in industriële automatiseringsapparatuur, buitenverlichtingssystemen, nieuwe energie hulpapparatuur, maritieme elektrische apparatuur, beveiligingsvoedingapparatuur, voertuig-gebaseerde laagspanningssystemen en andere gebieden, vooral geschikt voor middelhoge stroomtransmissiescenario's met hoge eisen aan verbindingsgemak, waterdichte prestaties en materiaalduurzaamheid.

Toepassingsindustrieën

• Groeilampen
• Communicatietoepassing
• productcodemachines
• voorraadproductcodering
• inkjet systemen
• Zonne-energie systeem
• industriële inkjetapparatuur
• Elektrische energieapparatuur
• Laboratorium forensisch-pathologische apparatuur
• Communicatieapparatuur
• Zware machines

Ontwerp Schets

Veelgestelde vragen

1. V: Hoe plaats ik een bestelling? Wat is het proces?

A: Het bestelproces is eenvoudig: 1) Bevestig productdetails en ontvang een proforma factuur (PI); 2) Doe de afgesproken aanbetaling; 3) We starten de productie en informeren u over de voortgang; 4) Betaal het resterende bedrag voor verzending; 5) Regel de levering en verstrek trackinginformatie.

2. V: Zijn uw producten gecertificeerd? Welke certificeringen heeft u?
A: Al onze producten zijn gecertificeerd door RoHS, CE en andere internationale normen. Specifieke certificeringen (bijv. FCC, UL) kunnen op verzoek worden verstrekt op basis van uw doelmarkt.

3. V: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw gedetailleerde adres laten weten, dan kan ik u onmiddellijk een monster sturen.

4. V: Kan ik een aangepast label hebben?

A: Ja, natuurlijk kunt u uw eigen private label en verpakking maken, als u de verpakking wilt ontwerpen, hebben we ook professionele ontwerpers om u van dienst te zijn.
