Name: 3+4 Pin Power And Signal Connectors M19 Goud bekleed 300V laagspanningsconnectoren waterdicht
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

3+4 Pin Power And Signal Connectors M19 Goud bekleed 300V laagspanningsconnectoren waterdicht

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Pin:	3+4Pin	Nominale spanning:	300V
Huidige beoordeling:	15+5A	Connectortype:	Snelle connector
Materiaal:	Nylon	Vlambestendige beoordeling:	UL94-V0
Markeren:	waterdichte stroomconnectoren M19 , met een vermogen van niet meer dan 10 W , 3+4 pin signaalconnectoren

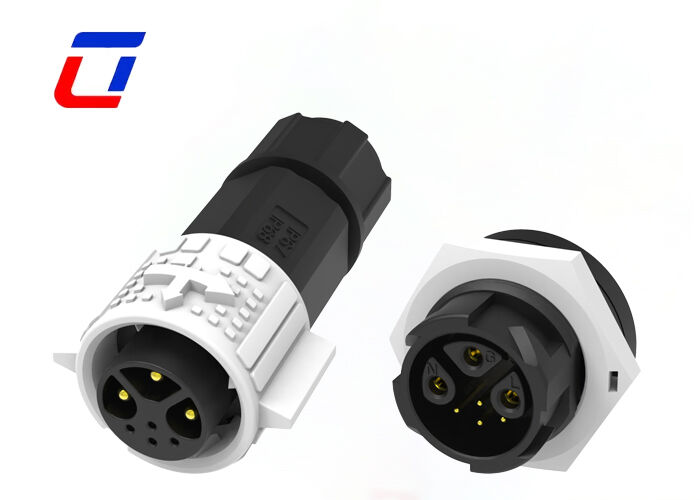

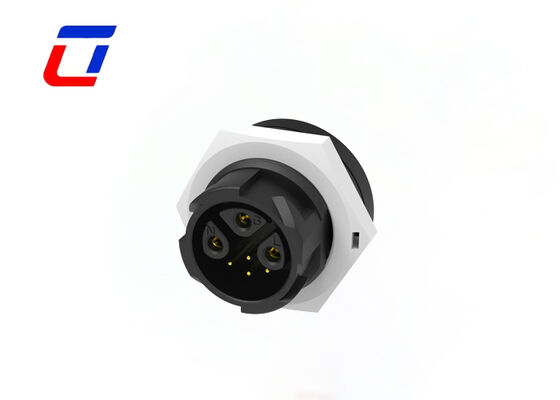

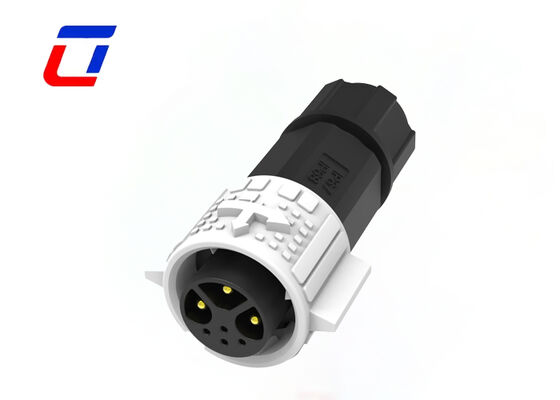

M19 Mannelijke Vrouwelijke Connector 300V Buiten 3+4 Pin Stroom- en Signaalconnector

Productoverzicht

Outdoor waterdichte connector M19 3+4-pins IP67 waterdichte connectordraad om in te schepen

Snelle beschrijving

Kernparameters:Neemt ronde M19-grootte aan met een 3+4-pins afzonderlijk ontwerp, 3 pinnen voor laagspanningsstroomoverdracht en 4 pinnen voor signaaloverdracht. Het voldoet aan de laagspanningsnorm van 300 V, past zich aan verschillende laagspanningsapparatuur aan, realiseert onafhankelijke transmissie van stroom en signaal zonder wederzijdse interferentie, en brengt functionaliteit en veiligheid in evenwicht.
Laagspanningsveiligheidsvoorzieningen:Volgt strikt de 300V-laagspanningsontwerpnorm, met uitstekende isolatieprestaties, waardoor veiligheidsrisico's zoals kortsluiting en lekkage van laagspanningscircuits effectief worden voorkomen. Het is geschikt voor diverse laagspanningsapparatuur met strenge spanningsvereisten, waardoor de veilige werking van de apparatuur en de persoonlijke veiligheid van operators wordt gegarandeerd.
Kernvoordelen van vergulden:De contacten zijn gemaakt van hoogwaardig messingsubstraat, met een precisievergulde coating op het oppervlak. De goudlaag is uniform en dicht, wat niet alleen de contactimpedantie vermindert, vermogensverlies en signaalinterferentie vermindert, maar ook de oxidatieweerstand en corrosieweerstand verbetert, zich aanpast aan zware omgevingen zoals vochtigheid en zwaar stof, en de levensduur van de connector verlengt.
Waterdichte prestaties:Heeft een volledig afgedichte waterdichte structuur met een zeer elastische waterdichte afdichtring, die het IP67-beschermingsniveau bereikt. Het kan effectief het binnendringen van waterdamp, stof, olievlekken en andere onzuiverheden blokkeren en zich aanpassen aan zware scenario's zoals buitenshuis en natte werkplaatsen, waardoor een stabiele en ononderbroken laagspanningsstroom en signaaloverdracht wordt gegarandeerd.
Structuur en installatie:M19-ontwerp met ronde structuur, compact formaat, geschikt voor verschillende installatiescenario's, ondersteunt flexibele draad-naar-draad- en draad-naar-bord-verbinding. Het is eenvoudig te installeren en nauwkeurig te positioneren, met stevige bedrading die niet gemakkelijk loslaat, waardoor de montage snel kan worden voltooid en de productie- en onderhoudsefficiëntie kan worden verbeterd.
Toepassingsgebied:Op grote schaal gebruikt in industriële laagspanningsbesturingsapparatuur, kleine buitenverlichting, slimme huishoudelijke apparatuur, medische hulpapparatuur, veiligheidsinspectieapparatuur, kleine nieuwe energieapparatuur en andere velden, vooral geschikt voor 300V laagspanningsscenario's die tegelijkertijd stroomvoorziening en signaaloverdracht moeten bereiken en waterdichte vereisten hebben.

Belangrijkste kenmerken

Push-lock snelontgrendelingssysteem
Multic-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor stroom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerd machtssignaal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor beschikbaar signaal
Versie voor veldmontage: zowel draad-naar-draad- als draad-naar-bord-opties
Stroomsterkte 20A voor langdurig werken
Kabelmontageservice ondersteund
OEM/ODM-welkom

Technische specificaties

Elektrische parameters
Aantal Polen	3+4Pin
Huidige beoordeling	Maximaal 20A.
Spanningswaarde	Maximaal 300VAC
Duurzaamheid Spanning	1500VAC @ 60 s.
Technische parameters
Neem contact op met Weerstand	Maximaal 10 mΩ
Isolatiestructuur	500 MΩ bij 500 VDC
Bedrijfstemperatuur	-40°C~+105°C
IP-klasse	IP67 (1m/30min) indien gekoppeld
Vormmateriaal	PA66
Contact-/aansluitmateriaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Toepassingsindustrieën

Groeilampen
Communicatie applicatie
Machines voor het coderen van producten
Voorraadproductcodering
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Communicatieapparatuur
Zware machines

Bedieningsparameters

Spanningswaarde	Maximaal 600VAC
Huidige beoordeling	Maximaal 20A
Min. draadgrootte OD	3,0 mm ~ 6,0 mm
Maximale draadmaat buitendiameter	8,0 mm ~ 10,0 mm
Max. Kabeldoorsnedegebied	0,5 mm² ~ 2,5 mm²

Ontwerpschets

Veelgestelde vragen

Vraag: Bent u een fabriek of handelsbedrijf?

A: Wij zijn een fabriek. Gevestigd in het Ulinkcon Industriepark, Bao'an District, Shenzhen, China

Vraag: Wie is verantwoordelijk voor de douaneafhandeling? Heeft u de benodigde documenten?

A: Wij zullen volledige inklaringsdocumenten verstrekken (handelsfactuur, paklijst, vrachtbrief, certificeringsrapporten). Inklaringskosten en -heffingen zijn voor rekening van de koper (EXW/FOB-voorwaarden). Indien nodig kunnen wij u helpen met het voorbereiden van documenten.

Vraag: Hoe plaats ik een bestelling? Wat is het proces?

A: Het bestelproces is eenvoudig: 1) Bevestig de productgegevens en ontvang een proformafactuur (PI); 2) Maak de aanbetaling zoals afgesproken; 3) We starten de productie en houden u op de hoogte van de voortgang; 4) Betaal het saldo vóór verzending; 5) Regel de levering en verstrek trackinginformatie.
