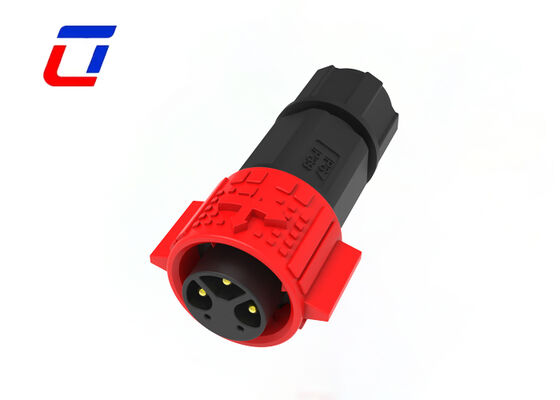

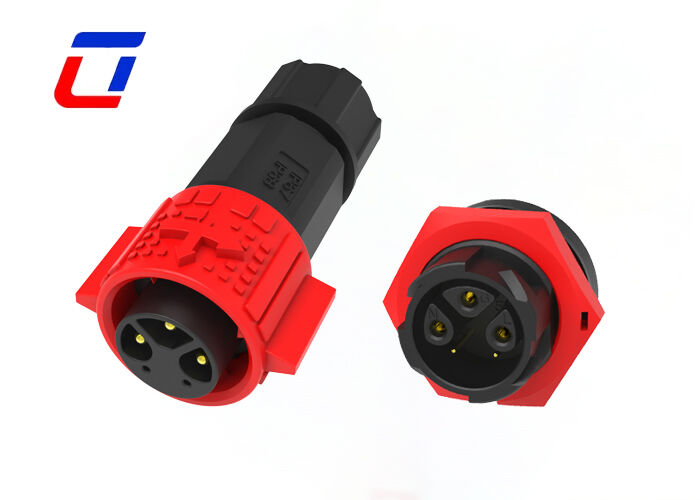

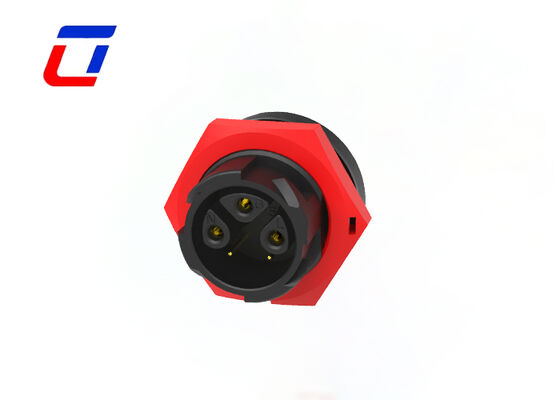

Name: PA66 3+2 Pin M19 Draad naar bord Connector Typen Elektriciteitssignaalconnector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte cirkelvormige aansluiting

PA66 3+2 Pin M19 Draad naar bord Connector Typen Elektriciteitssignaalconnector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3 + 2PIN voeding en signaal	Waterdichte beoordeling:	IP67
Temperatuurbereik:	-40℃~+105℃	Kleur:	Zwart Blauw Wit Rood Geel
Type:	waterdichte aansluiting	Materiaal behuizing:	PA66 Vlamvertragend kunststof
Markeren:	PA66 M19 waterdichte connector , 3 + 2-pins draad-naar-board-connector , ronde elektrische signaalconnector

M19 kunststof mannelijke vrouwelijke connectoren 3+2-pins ronde stroom- en signaalconnector

Multi-pins mannelijke vrouwelijke connector M19 3 + 2-pins draad om de connector met lage stroomsterkte te bedraden

Productoverzicht

Productoverzicht en kernontwerp: Dit is een PA66 M19 wire-to-board-connector met een 3+2-pins structuur, speciaal ontworpen voor elektrische voeding en signaaloverdracht in industriële en elektronische apparatuur. Het 3+2-pins gesplitste ontwerp (3 stroompinnen + 2 signaalpinnen) scheidt effectief de stroom- en signaaloverdracht, waardoor wederzijdse interferentie wordt vermeden en de stabiliteit en nauwkeurigheid van zowel de voeding als de signaaloverdracht wordt gegarandeerd. Het is een veelzijdige draad-naar-bord-verbindingsoplossing die geschikt is voor verschillende elektrische laagspanningsscenario's.
Hoogwaardig PA66 materiaalvoordeel: De connectorbehuizing is gemaakt van hoogwaardig PA66-technisch plastic, dat uitstekende uitgebreide prestaties biedt: vlamvertragend (voldoet aan de UL94-V0-norm), hoge mechanische sterkte, slijtvastheid en slagvastheid. Het heeft ook een goede elektrische isolatie, corrosieweerstand en UV-bestendigheid, is niet gemakkelijk te verouderen of te vervormen, zelfs niet bij langdurig gebruik, en kan zich aanpassen aan complexe elektrische omgevingen binnen en buiten.
3+2-pins functionele verdeling: De 3 voedingspinnen worden gebruikt voor een stabiele krachtoverdracht, ter ondersteuning van de stroomvoorzieningsvraag van elektrische apparatuur; de 2 signaalpinnen zijn bedoeld voor signaaloverdracht, met een sterk anti-interferentievermogen, waardoor een soepele overdracht van besturingssignalen, datasignalen en andere zwakke signalen wordt gegarandeerd. De pin-indeling is wetenschappelijk en redelijk, met nauwkeurige positionering en anti-misplug-ontwerp, waardoor onjuiste aansluiting en beschadiging van apparatuur wordt vermeden.
Draad-naar-bord-verbinding en installatie: Keurt een professionele draad-naar-bord-verbindingsmodus goed, die stevig kan worden aangesloten op de printplaat, waardoor een betrouwbare verbinding tussen draden en het bord wordt gerealiseerd. De installatie is eenvoudig en handig en ondersteunt krimp- en soldeerafsluitmethoden, compatibel met draden van 0,5-2,5 mm², geschikt voor verschillende bedradingsspecificaties en installatieruimtes. De ronde structuur van de M19 is compact, bespaart installatieruimte en past zich aan de lay-out van kleine elektronische apparatuur aan.
Aanpassingsvermogen en duurzaamheid aan het milieu: Het kan stabiel werken in het temperatuurbereik van -40℃ tot +105℃, en past zich aan extreme temperatuuromgevingen aan, zoals ernstige kou en hoge temperaturen. Het heeft goede stof- en vochtbestendige prestaties (IP67-beschermingsniveau), waardoor stof, vocht en andere onzuiverheden effectief worden geblokkeerd om de connector binnen te dringen, waardoor langdurig betrouwbaar gebruik wordt gegarandeerd. De paringduurzaamheid bedraagt niet minder dan 5000 cycli en de levensduur bedraagt maximaal 6 jaar.
Toepassingsscenario's: Op grote schaal gebruikt op verschillende elektrische en elektronische gebieden, waaronder industriële besturingsapparatuur, huishoudelijke apparaten, elektronische accessoires voor auto's, medische apparatuur, communicatieapparatuur en LED-aandrijfapparatuur. Het is vooral geschikt voor apparatuur die afzonderlijke stroom- en signaaloverdracht vereist, waardoor een veilige, betrouwbare en efficiënte draad-naar-bord-verbindingsoplossing wordt geboden.

Belangrijkste kenmerken

Push-lock snelontgrendelingssysteem Meerdere kernopties: 2Pin, 3Pin, 4Pin, 5Pin voor PowerPower-signaalcombinaties: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20PinSignaalopties: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12-pins, 14-pins, 16-pins en 18-pins Veldmontageversie met draad-naar-draad- en draad-naar-bord-opties 20 A stroomsterkte voor continu gebruik Kabelassemblageservice en OEM/ODM-ondersteuning beschikbaar

Technische specificaties

Specificatie Categorie	Details
Connectorsysteem	Kabel-naar-bord
Verzegelbaar	Ja
Connector en contact eindigen op	Draad en kabel
Circulair connectortype	Stekker, stopcontact
Shell-type	Kunststof schaal
Producttype	Connectorkit
Aantal Polen	3+2
Huidige beoordeling	Maximaal 15A
Spanningswaarde	Maximaal 600VAC
Duurzaamheid Spanning	2500VAC @ 60 s
Shell-materiaal	PA66
Isolatiemateriaal	Thermoplastisch materiaal met laag brandgevaar
Hermetisch afgesloten	Ja
Milieubescherming	IP67 (stofniveau 6)
Bedrijfstemperatuur	-40°C tot 105°C
Duurzaamheidsbeoordeling	250-251 cycli
UL-klasse voor ontvlambaarheid	UL 94V-0

Toepassingsindustrieën

CommunicatieapparatuurProductcoderingsmachinesInventarisatieproductcoderingssystemenInkjetsystemenZonnesystemenIndustriële inkjetapparatuurElektrische energieapparatuurForensische en pathologische laboratoriumapparatuurZware machines

Productiedimensie

Technische details

Veelgestelde vragen

Vraag 1: Wat is de nominale spanning?

A1: De nominale spanning, ook wel bedrijfsspanning genoemd, is afhankelijk van het isolatiemateriaal van de connector en de contactafstand. Sommige componenten functioneren mogelijk niet goed onder hun nominale spanning.

Vraag 2: Is er een korting voor bestellingen van grote hoeveelheden?

A2: Ja, we bieden gedifferentieerde kortingen voor bulkbestellingen. Hoe meer u bestelt, hoe concurrerender de prijs. Geef uw verwachte hoeveelheid op voor een offerte op maat.

Vraag 3: Kan ik een aangepast label krijgen?

A3: Ja, natuurlijk kunt u uw eigen private label en pakket maken. Als u de verpakking moet ontwerpen, hebben we ook een professionele ontwerper om u van dienst te zijn.
