Name: M19 kabel data connector 18 pin quick release IP67 waterdicht 300 volt connectoren
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten ip67 waterdichte aansluiting

M19 kabel data connector 18 pin quick release IP67 waterdicht 300 volt connectoren

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Nominale spanning:

300V

Vlambestendige beoordeling:

UL94-V0

Connectortype:

Mannelijke Vrouwelijke Schakelaar

Materiaal:

Nylon

Markeren:

M19 waterdichte kabelverbinding

18 pin snel loskoppelingsconnector

300 volt IP67 aansluiting

PA66 18-pins M19 laagspanningsdraadconnectoren waterdicht

M19 18-pins ronde connector voor signaaltoepassingen buitenshuis

Productoverzicht

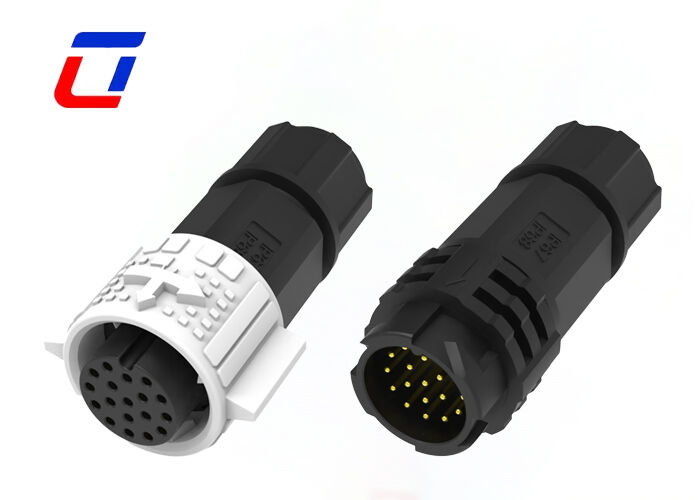

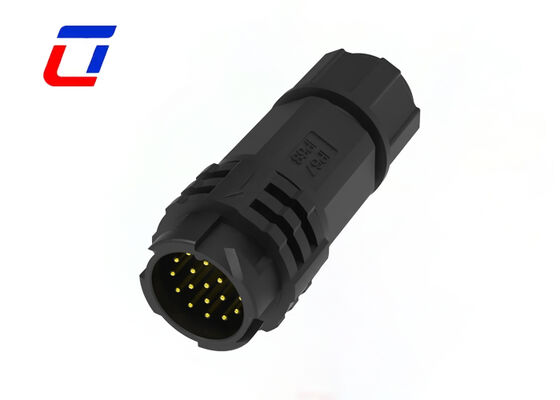

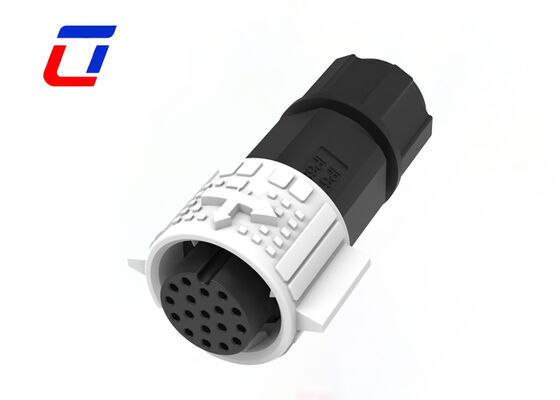

Productmodel en basisinformatie: Het model is Quick Lock 300V Signal M19, een ronde plastic connector met 18 pinnen, speciaal ontworpen voor waterdichte toepassingen buitenshuis. Het integreert signaaloverdracht en waterdichte bescherming, geschikt voor verschillende zware elektrische scenario's buitenshuis.
Elektrische kernparameters: Nominale spanning is 300 V, nominale stroom is 5 A, wat zorgt voor een stabiele signaal- en krachtoverdracht in elektrische laagspanningssystemen buitenshuis. De contactweerstand is minder dan 10 mΩ, de isolatieweerstand is meer dan 500 mΩ, waardoor signaalinterferentie en lekkagerisico's effectief worden voorkomen.
Waterdichte en milieubeschermingsprestaties: Behaalt een IP67-waterdichtheidsclassificatie, die regen, sneeuw, stof en vocht effectief kan blokkeren, waardoor een stabiele werking wordt gegarandeerd, zelfs in zware buitenomgevingen zoals regen, vochtigheid en stof. Het is UV-bestendig, corrosiebestendig en vlamvertragend (UL94-V0) en past zich aan langdurig buitengebruik aan zonder prestatieverlies.
Structurele en materiële voordelen: keurt de ronde M19-structuur goed, gemaakt van hoogwaardig technisch plastic (nylon PA66), dat lichtgewicht, zeer sterk, slijtvast en slagvast is. De 18 nauwkeurig uitgelijnde pinnen realiseren een verbinding met hoge dichtheid, waardoor gelijktijdige overdracht van meerdere stroom- en signaalcircuits in een compacte vormfactor mogelijk is.
Quick Lock-ontwerp: Uitgerust met een snelvergrendelingsmechanisme met één klik, waardoor snel aansluiten en loskoppelen zonder gereedschap mogelijk is. Een eenvoudige druk-en-klik-actie zorgt ervoor dat de mannelijke en vrouwelijke connectoren stevig vastzitten, waardoor onbedoelde ontkoppeling als gevolg van wind, trillingen of menselijke tussenkomst wordt voorkomen en de installatietijd tot 50% wordt verkort in vergelijking met traditionele connectoren met schroefdraad.
Contact & Aansluiting: De contactpennen zijn gemaakt van een vergulde koperlegering, die de contactweerstand minimaliseert, oxidatie voorkomt en een uitstekende geleiding garandeert, zelfs bij buitenomstandigheden met een hoge luchtvochtigheid. Ondersteunt optionele krimp- of soldeerafsluitmethoden, geschikt voor verschillende bedradingsbehoeften.
Bedrijfstemperatuurbereik: Werkt stabiel in het temperatuurbereik van -40 ℃ tot +105 ℃, past zich aan extreme weersomstandigheden aan, zoals strenge kou en hoge temperaturen, met een sterk aanpassingsvermogen aan de omgeving.
Toepassingsscenario's: Op grote schaal gebruikt in elektronische apparatuur voor buitenshuis, waaronder LED-verlichting, zonne-energiesystemen, industriële automatiseringsapparatuur, communicatieapparatuur voor buiten, podiumapparatuur, maritieme elektronica en beveiligingscamera's voor buiten, die betrouwbare signaal- en stroomverbindingsondersteuning bieden.
Certificering en duurzaamheid: gecertificeerd door CE, ROHS, TUV, UL, voldoet aan internationale veiligheids- en milieunormen. Het heeft een levensduur van 5-10 jaar, met een koppelduur van maar liefst 3000 cycli, waardoor betrouwbaar gebruik op lange termijn wordt gegarandeerd.

Belangrijkste kenmerken

PA66 technische kunststof schaal met superieure sterkte en weerbestendigheid
Ronde M19-structuur voor nauwkeurige docking en trillingsbestendigheid
Push-lock snelkoppelingssysteem voor eenvoudige aansluiting
Meerdere pinconfiguraties beschikbaar: 2-18 pinopties
Varianten van stroom- en signaalcombinaties: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Versies voor veldmontage: draad-naar-draad- en draad-naar-bord-opties
20A stroomsterkte voor continu gebruik
Kabelassemblagediensten beschikbaar
OEM/ODM-aanpassing ondersteund

Materiaalspecificaties

Shell-materiaal:Hoogwaardige PA66-technische kunststof met uitstekende mechanische sterkte, slagvastheid en vervormingsweerstand. Bestand tegen hoge/lage temperaturen, UV-veroudering en corrosie voor stabiele prestaties op lange termijn in complexe buitenomgevingen.

Elektrische parameters

Parameter	Specificatie
Aantal Polen	18-polig
Huidige beoordeling	Maximaal 5A
Spanningswaarde	Maximaal 300VAC
Duurzaamheid Spanning	1500VAC @ 60 seconden

Technische parameters

Parameter	Specificatie
Neem contact op met Weerstand	Maximaal 10 mΩ
Isolatiestructuur	500 MΩ bij 500 VDC
Bedrijfstemperatuur	-40°C tot +105°C
IP-klasse	IP67 (1m/30min) indien gekoppeld
Vormmateriaal	PA66
Contact-/aansluitmateriaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedieningsparameters

Parameter	Specificatie
Spanningswaarde	Maximaal 300VAC
Huidige beoordeling	Maximaal 5A
Minimale draadmaat buitendiameter	3,0 mm - 6,0 mm
Maximale draadmaat buitendiameter	8,0 mm - 10,0 mm
Maximaal kabeldoorsnedegebied	0,5 mm² - 2,5 mm²

Toepassingsindustrieën

Groeilampen
Communicatieapparatuur
Productcodeermachines
Voorraadproductcoderingssystemen
Inkjetsystemen
Zonnesystemen
Industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Zware machines

Productontwerp

Veelgestelde vragen

Bent u een fabriek of handelsbedrijf?

Wij zijn een fabriek in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

Hoe kan ik mijn zending volgen?

Zodra goederen zijn verzonden, bieden we trackingnummers en logistieke platformlinks voor realtime statusupdates.

Kan ik betalen nadat ik de goederen heb ontvangen?

Bij de eerste samenwerking is vooruitbetaling vereist. Flexibele betalingsvoorwaarden beschikbaar voor langdurige vertrouwde klanten na succesvolle bestellingen.
