M25 3+9 Cirkelvormige Multi Pin Connectoren Snelontgrendelings Draad-naar-Printplaat Connector Waterdicht

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+9-pincode	Waterdichte beoordeling:	IP67
Temperatuurbereik:	-40℃~+105℃	Materiaal:	Nylon
Verbindingsmodus:	Duw de draad op het bord	Elektrische functies:	Vermogen + signaaloverdracht

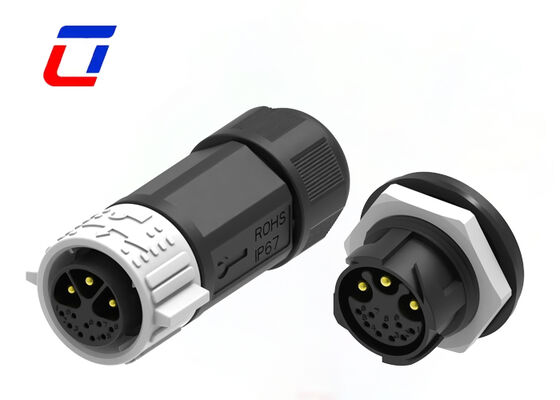

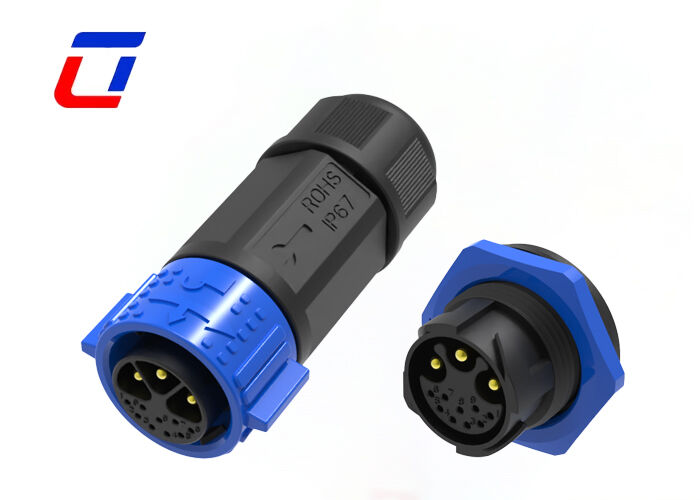

M25 3+9 Circulaire Multi-Pin Connectors Quick Release Draad naar Board Connector Waterdicht

Productoverzicht

Multipin connector Typen van 3+9 pin M25 30A 300V waterdichte buitenconnector

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2pin, 3pin, 4pin, 5pin, 3+2pin, 3+3pin, 3+9pin, 3+13pin en 2+20pin
Versie voor veldassemblage: zowel draad tot draad als draad tot bord opties
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Toepassingssectoren

Toepassing van de communicatie
Machines voor het coderen van producten
Codering van de voorraadproducten
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Belangrijkste kenmerken

3+9 Pin Functionele onderverdeling:3 pinnen dragen de hoofdtoevoer, 9 pinnen ondersteunen de meerkanaalsignaaloverdracht, waardoor de traditionele connectoren worden vervangen, waardoor de interfaces met 75% worden verminderd en het bedradingsfout tot nul wordt gebracht.
Snel-vergrendelbaar, onfeilbaar ontwerp:Foolproof groove voorkomt pinnenbeschadiging, elastische gesp sluit in 1 seconde zonder gereedschap, waardoor eenpersoonsinstallatie buiten en veiliger bouwen mogelijk is.
De in punt 3.4.1.4.1 vermelde onderdelen zijn:Pas bij buitenapparatuur met een middenvermogen, 100% hogere draagcapaciteit dan kleine stroomconnectoren.
IP67 buitenbescherming:Drievoudig afdichten + weerbestendige behuizing, bestand tegen ruwe omgevingen, geschikt voor langdurig gebruik in het buitenleven zoals fotovoltaïsche installaties en beveiliging.
Laag verlies en anti-interferentie:Zuurstofvrije koperen vergulde pinnen verminderen het verlies; 9 signaalpinnen met onafhankelijk afscherming, geschikt voor IoT-dataverzameling op afstand.

Technische specificaties

Kenmerken van het producttype	Verbindingssysteem: kabel-aan-bord Verzegelbaar: ja Connector & Contact Terminalen naar: Draad & Kabel Type cirkelvormige aansluiting: stekker, houder Type schelp: Plastic schelp Productsoort: aansluitingskit
Configuratie kenmerken	Aantal posities: 3+9 Aantal signaalposities: 9 Contacten vooraf geladen: Ja
Elektrische kenmerken	Werkspanning (VAC): maximaal 600 V. Werkspanning (VDC): 600V max.
Lichaamskenmerken	Materiaal van de schelp: PA66 Circulaire verbindingsisolatiemateriaal Type: thermoplastisch met een laag brandgevaar Hermetisch afgesloten: ja Invoerstijl: zijkant Tipe milieubescherming: elastomeerverzegeld, hermetisch verzegeld O-ringmateriaal: elastomeerverzegeld, hermetisch verzegeld Milieubescherming: Ja
Contactgegevens	Contactstroom (max) (A): maximaal 15A. Circulaire verbindingscontacttype: Pin-Socket
Mechanische bevestiging	Type aansluiting: kabelmontage (vrijhangend) Tipe paringsaligning: met sleutel Paringsbehoud: met
Afmetingen	Draadgrootte: 20AWG, 18AWG, 16AWG, 14AWG
Gebruiksvoorwaarden	Werktemperatuurbereik (°C): -40 ~ 105°C IP waterdichtheidsniveau: IP67 IP-stofdichtingsniveau: 6
Industriestandaarden	UL-brandbaarheid: UL 94V-0

Productie-dimensie

Meer technische details

Vaak gestelde vragen

V1: Wat is de nominale spanning?

A1: Nominale spanning, ook wel bedrijfsspanning genoemd, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de aansluiting, de afstand tussen de contactgrootte.Sommige onderdelen of apparaten met een nominale spanning die lager is dan de nominale spanning kunnen niet volledig aan hun functies voldoen..

V2: Wat als er kwaliteitsproblemen zijn met de ontvangen goederen?

A2: Gelieve binnen 7 dagen na ontvangst foto's/video's van de defecte producten te verstrekken. Wij zullen het probleem verifiëren en oplossingen aanbieden zoals gratis vervanging, reparatie,of gedeeltelijke restitutie op basis van de situatie.

Q3: Hoeveel materialen kunt u leveren?

A3: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw vereisten om het materiaal te kiezen.
