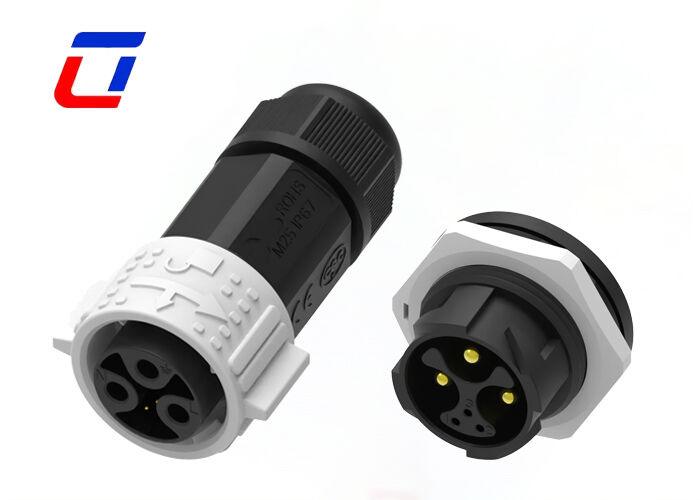

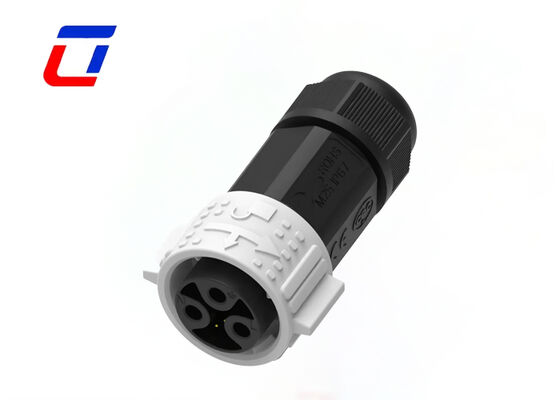

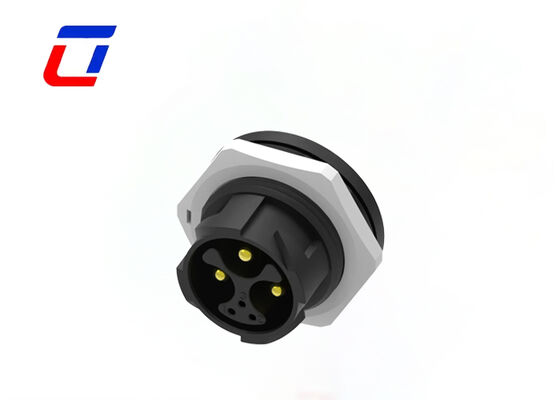

Name: M25 3+3 Pin Circulaire Push Pull Connectoren 20A Draad-naar-Printplaat Stroom Signaal Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

M25 3+3 Pin Circulaire Push Pull Connectoren 20A Draad-naar-Printplaat Stroom Signaal Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, , L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+3PIN	Waterdichte beoordeling:	IP67
Temperatuurbereik:	-40℃~+105℃	Materiaal:	Nylon
Type:	Mannelijke vrouwelijke stopcontact	Vlambestendige beoordeling:	UL94-V0
Markeren:	M25 3+3-pins cirkelvormige connector , 20A draad-naar-printplaat connector , waterdichte push-pull stroomconnector

M25 3+3-pins circulaire push-pull-connectoren 20A draad naar voedingssignaalconnector

M25 3+3-pins betrouwbare PA66 waterdichte connectoren IP67 ronde connector voor paneelmontage. Waterdichte connector M25 3+3-pins IP67 15A+5A mannelijk vrouwelijk snelsluitstopcontact.

Belangrijkste kenmerken

Push-lock snelontgrendelingssysteem
Multic-core opties: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin en 2+20Pin
Versie voor veldmontage: zowel draad-naar-draad- als draad-naar-bord-opties
Stroomsterkte 20A voor langdurig werken
Kabelmontageservice ondersteund, welkom bij maatwerk
OEM/ODM-welkom

Productoverzicht

3+3-pins gesplitst ontwerp, stroom- en signaalintegratie:Neemt een exclusieve 3+3-pins lay-out aan, waardoor synchrone overdracht van stroom en signaal nauwkeurig wordt gerealiseerd zonder extra connectoren. De nominale stroom van 20A wordt wetenschappelijk verdeeld als 15A (voedingspinnen) + 5A (signaalpinnen), waardoor een krachtige voeding en uiterst nauwkeurige signaaloverdracht in evenwicht worden gebracht, signaalinterferentie wordt vermeden en geschikt is voor draad-naar-bord-verbindingsscenario's.

Push-Pull snelle verbinding, eenvoudige bediening:Beschikt over een innovatieve push-pull-verbindingsstructuur, geen gereedschap vereist. Het kan nauwkeurig worden aangesloten met een lichte duw en snel worden losgekoppeld met een trekbeweging, waardoor de stabiliteit van de verbinding en het demontagegemak in evenwicht worden gebracht, waardoor de efficiëntie van de montage, het onderhoud en de reparatie van apparatuur aanzienlijk wordt verbeterd en het zich aanpast aan industriële scenario's die veelvuldig aansluiten en loskoppelen vereisen.

Bescherming van industriële kwaliteit, aangepast aan complexe arbeidsomstandigheden:De behuizing is gemaakt van hoogwaardig PA66-materiaal, gecombineerd met een precisie-siliconenafdichtingsstructuur, die uitstekende stofdichte, waterdichte en trillingsdempende prestaties heeft en effectief bestand is tegen interferentie zoals stof, vocht en mechanische trillingen in industriële werkplaatsen, waardoor een stabiele stroom- en signaaloverdracht wordt gegarandeerd en de levensduur van de connector wordt verlengd.

Wire-to-Board speciaal, sterk aanpassingsvermogen:De terminals zijn speciaal ontworpen voor draad-naar-bord-verbindingsscenario's en hebben een waterdichte positioneringsstructuur om omgekeerde aansluiting en verkeerde aansluiting te voorkomen, en de bedrading is handig. Het is compatibel met verschillende specificaties van kabels en kan flexibel voldoen aan de behoeften op het gebied van stroomvoorziening en signaaloverdracht van industriële automatiseringsapparatuur, instrumenten en meters, intelligente besturingsapparatuur en andere wire-to-board-verbindingen.

Technische specificaties

Connectorsysteem	Kabel-naar-bord
Verzegelbaar	Ja
Connector en contact eindigen op	Draad en kabel
Circulair connectortype	Stekker, stopcontact
Shell-type	Kunststof schaal
Producttype	Connectorkit
Aantal posities	3+3
Aantal signaalposities	3
Contacten vooraf geladen	Ja
Bedrijfsspanning (VAC)	Maximaal 600 V.
Bedrijfsspanning (VDC)	Maximaal 600 V.
Shell-materiaal	PA66
Type isolatiemateriaal van ronde connector	Thermoplastisch materiaal met laag brandgevaar
Hermetisch afgesloten	Ja
Instapstijl	Kant
Milieubeschermingstype	Elastomeer verzegeld, hermetisch afgesloten
O-ringmateriaal	Elastomeer verzegeld, hermetisch afgesloten
Milieubescherming	Ja
Contactstroomwaarde (max.) (A)	Maximaal 20A.
Contacttype ronde connector	Pin-aansluiting
Connector-montagetype	Kabelmontage (vrijhangend)
Type paringsuitlijning	Ingetoetst
Paringretentie	Met
Draadmaat (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Bedrijfstemperatuurbereik (°C)	-40 ~105°C
IP-waterdichtingsniveau	IP67
IP-stofafdichtingsniveau	6
UL-klasse voor ontvlambaarheid	UL 94V-0

Toepassingsindustrieën

Communicatie applicatie
Machines voor het coderen van producten
Voorraadproductcodering
Inkjetsystemen
Zonnestelsel
Industriële inkjetapparatuur
Elektrische stroomapparatuur
Forensische en pathologische laboratoriumapparatuur
Communicatieapparatuur
Zware machines

Productiedimensie

Technische details

Veelgestelde vragen

Wat is nominale spanning?

De nominale spanning, ook wel bedrijfsspanning genoemd, hangt voornamelijk af van het gebruikte connectorisolatiemateriaal en de afstand tussen de contactgroottes. Sommige componenten of apparaten functioneren mogelijk niet goed als ze onder hun nominale spanning worden gebruikt.

Wat is beoordeeld als actueel?

Nominale stroom, ook wel bedrijfsstroom genoemd. Bij gebruik onder de nominale stroom met de juiste spanning werken connectoren over het algemeen goed. Bij het ontwerpen van de connector zorgen thermische overwegingen ervoor dat de connector voldoet aan de nominale stroomvereisten, aangezien de stroom warmte genereert als gevolg van de weerstand van de geleider en de contactweerstand.

Kan ik betalen nadat ik de goederen heb ontvangen?

Voor een eerste samenwerking is vooruitbetaling vereist om een soepele productie te garanderen. Voor vertrouwde klanten op de lange termijn kunnen flexibele betalingsvoorwaarden worden besproken na verschillende succesvolle bestellingen.

Beoordelingen en recensie

Algemene Beoordeling

5.0

Gebaseerd op 50 beoordelingen voor deze leverancier

Beoordelingsmomentopname

Het volgende is de verdeling van alle beoordelingen

5 sterren

100%

4 sterren

3 sterren

2 sterren

1 sterren

Alle recensies

R*r

United States Jul 20.2025

Het is nuttig. (1.3w+)

We’ve installed these IP67 circular waterproof connectors on our outdoor industrial equipment for 8 months. The waterproof and dustproof performance is completely up to industrial standards. No water ingress or short-circuit issues even in heavy rain and muddy working environments. The shell is wear-resistant and corrosion-resistant, with super stable connection performance.

N*n

Canada Jun 10.2025

Het is nuttig. (1w+)

The product has strong versatility and can adapt to multiple industrial wiring scenarios. The installation operation is simple, no complicated tools are needed, which greatly improves our on-site construction efficiency.

C*d

Australia Aug 31.2023

Het is nuttig. (1.9w+)

The factory has sufficient inventory and strong production capacity. When we urgently needed to replenish goods for vehicle orders, they completed production and delivery in a short time, helping us solve the urgent order problem.
