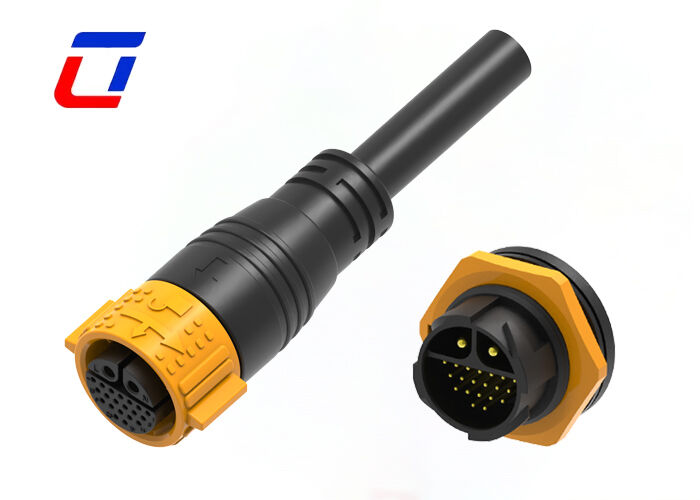

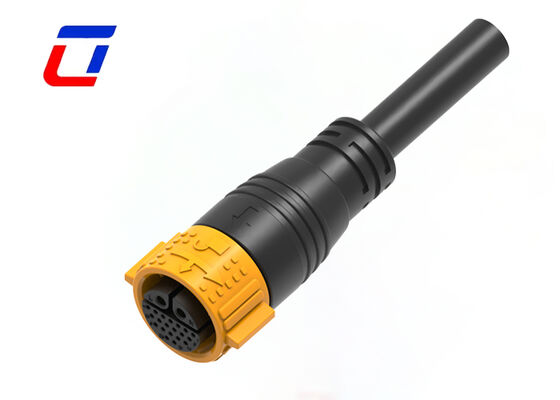

M25 2+20 Poolkabelverbinding snelle afgifte IP67 zonne-draad aan boordverbindingen
M25 Power Signal Connector 2+20 Pin IP67 20A+5A Draad naar bordconnector
Productoverzicht
Signal en stroom Multi Connectors M25 2+20 Pin Waterdicht 300 Volt Draad aan boord
Belangrijkste kenmerken
Dual-circuit 2+20 pin lay-out
De connector heeft een dubbele onafhankelijke schakeling met een 2+20-pin split-opstelling, die de stroom- en datasignaaltransmissie kanalen duidelijk scheidt.De 2 speciale pinnen zijn geoptimaliseerd voor de overdracht van hoog vermogen met een uitstekende draagcapaciteit, terwijl de 20 pinnen ondersteuning bieden voor meerkanaalsignaaloverdracht met een sterke anti-interferentieprestatie.
M25 Standaardinterface met gereedschapsvrij snel slot
Het is compatibel met de M25-standaardinterface, heeft een sterke compatibiliteit en past bij verschillende M25-standaardcomponenten.en de automatische trillingsdichte aansluiting na het vergrendelen voorkomt een toevallige ontkoppeling en zorgt voor een stabiele transmissie.
Gecombineerd energie- en signaalontwerp
Dit product combineert stroom- en signaaloverdracht in één aansluiting, waardoor ruimte wordt bespaard en de bedrading van de apparatuur wordt vereenvoudigd.vermindering van de hoeveelheid componenten en installatiekosten.
Op maat gemaakte oplossingen voor de montage van kabels
Ulinkcon biedt gepersonaliseerde oplossingen voor de montage van kabels op maat om te voldoen aan de diverse behoeften van klanten.materiaal- en pindefinitie volgens de werkelijke toepassingsscenario's en apparatuurparameters van de klant.
Betrouwbare prestaties in ruwe omgevingen
De connector is geoptimaliseerd voor buiten- en industriële moeilijke omgevingen en heeft een uitstekende waterdichte en stofdichte prestaties om schadelijke stoffen te blokkeren.Het hoogwaardige schelpmateriaal is verouderings- en corrosiebestendig, waardoor een lange termijn stabiele werking wordt gewaarborgd.
Toepassingssectoren
- Communicatieapparatuur
- Productcoderingsmachines en inkjetsystemen
- Zonnestelsels
- Elektrische apparatuur
- Laboratorium voor forensische en pathologische apparatuur
- Zware machines
- Industriële inkjetapparatuur
Technische specificaties
Elektrische parameters
| Aantal Polen |
22pins draad naar bord aansluiting |
| Huidige rating |
20A +5A |
| Standaardspanning |
300VAC max. |
| Duurzaamheidsspanning |
2500VAC @ 60 s |
Technische parameters
| Contactweerstand |
10 mΩ max. |
| Isolatie structuur |
500 MΩ bij 500VDC |
| Werktemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) |
| Schimmelmateriaal |
PA66 |
| Contact/eindmateriaal |
Goudgeplatte koper |
| Gezegelmateriaal |
Silicaat |
Operatieparameters
| Standaardspanning |
600VAC max |
| Huidige rating |
40A max. |
| Min Draadgrootte |
6.5 mm ~ 10 mm |
| Maximale draadgrootte |
10.5 mm ~ 18 mm |
| Maximale doorsnede van de kabel |
0.5 mm2 ~ 6.0 mm2 |
Productconfiguratie
Productdimensie
Technische details
Vaak gestelde vragen
Wat is een nominale spanning?
De nominale spanning, ook wel de werkspanning genoemd, is afhankelijk van het gebruikte isolatiemateriaal van de connector en de afstand tussen de contactgroottes.Sommige onderdelen of apparaten kunnen niet goed functioneren onder hun nominale spanning.
Is er korting voor grote bestellingen?
Ja, we bieden een laag tarief voor bulk bestellingen. Hoe meer u bestelt, hoe concurrerender de prijs.
Hoe kan ik mijn zending traceren?
Zodra de goederen zijn verzonden, verstrekken we tracking nummers en logistieke platform links.
