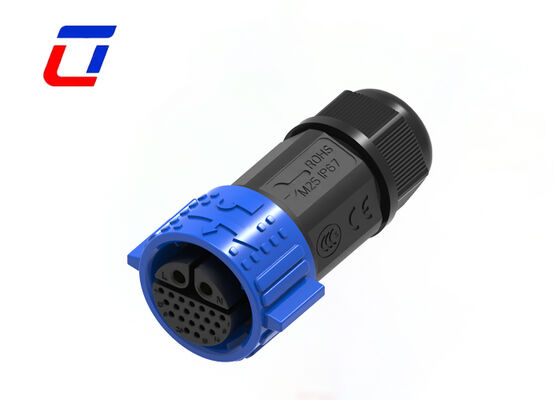

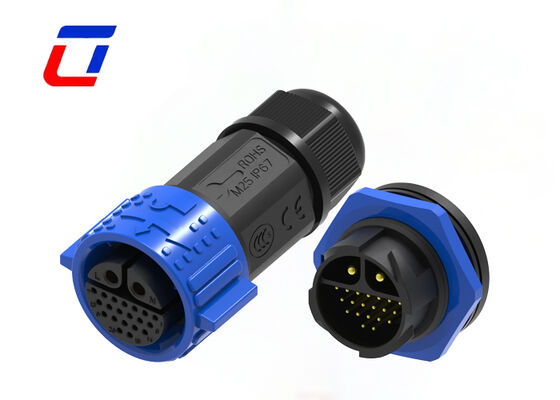

Name: M25 Waterdichte Luchtvaartconnector Push Pull 300V Multi-Pin 2+20 Pin Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Multipin connectors waterproof

M25 Waterdichte Luchtvaartconnector Push Pull 300V Multi-Pin 2+20 Pin Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Waterdichte beoordeling:	IP67	Aantal pinnen:	22-pins waterdichte connector
Temperatuurbereik:	-40℃~+105℃	Kleur:	Rood/Blauw/Groen
Vlambestendige beoordeling:	UL94-V0	Contactmateriaal:	Messing verguld
Markeren:	M25 waterdichte luchtvaartconnector , 300V multi-pin connector , 2+20 pin waterdichte connector

M25 Waterdichte Luchtvaartconnector Push Pull 300V Multi Pin 2+20 Pin Connector

Signaal- en Voeding Multi Connector Oplossing

Ontworpen voor synchrone transmissie van stroom en multi-channel data in industriële apparatuur, de M25 2+20 Pin Waterdichte Multi-Connector (300V Draad-naar-Board Type) beschikt over een geïntegreerd ontwerp dat complexe verbindingsproblemen in industriële scenario's oplost. Met functionele verdeling van 2-pins voeding en 20-pins datatransmissie, gecombineerd met M25 high-sealing interfacetechnologie, is deze connector ideaal voor intelligente sortering buitenshuis, grootschalige milieubewaking, industriële robot eindeffectoren, nieuwe energie BMS en andere apparatuurtoepassingen.

Geavanceerde Ontwerpkenmerken

De M25 circulaire structuur bevat onafhankelijke isolatiekamers die het 2-pins voedingskanaal fysiek scheiden van het 20-pins datakanaal. Geschikt voor 300V werking om aan industriële stroomvereisten te voldoen, elimineert het ontwerp signaalinterferentie. Het snelsluitende dockingmechanisme vereist geen gereedschap en bereikt automatische vergrendeling met één seconde invoeging voor maximale efficiëntie. Dit zorgt voor stabiele stroomafgifte en nauwkeurige multi-channel dataverzameling in zware buitenomstandigheden, waaronder vochtigheid, stof en trillingen.

Toepassingsgebieden

Communicatietoepassingen
Productcoderingsmachines
Inventaris Productcodering
Inkjetsystemen
Zonnestelsels
Industriële Inkjetapparatuur
Elektrische Apparatuur
Laboratorium Forensische & Pathologie Apparatuur
Communicatieapparatuur
Zware Machines

Belangrijkste Kenmerken

Veldmontageversie kabel naar board
Kabelassemblageservice beschikbaar
Snelsluiting snelle ontgrendelingsstructuur
Waterdicht beoordeeld voor de meeste buitentoepassingen
Stroom en signaal in één geïntegreerde set
2-pins voeding + 20-pins signaalopstelling

Elektrische Parameters

Aantal Polen	22-pins draad-naar-board connector
Stroomsterkte	20A + 5A
Spanningsclassificatie	300VAC max
Duurzaamheidsspanning	2500VAC @ 60 s

Technische Parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min)
Vormmateriaal	PA66
Contact/Terminal Materiaal	Verguld Messing
Afdichtingsmateriaal	Siliconen

Bedrijfsparameters

Spanningsclassificatie	600VAC max
Stroomsterkte	40A max
Min. Draadmaat OD	6.5mm ~ 10mm
Max. Draadmaat OD	10.5mm ~ 18mm
Max. Kabeldoorsnede	0.5mm² ~ 6.0mm²

Productconfiguratie

Productafmetingen

Meer Technische Details

Veelgestelde Vragen

Wat is de nominale spanning?

De nominale spanning, ook bekend als de bedrijfsspanning, hangt voornamelijk af van het isolatiemateriaal van de connector en de afstand tussen de contactmaten. Sommige componenten of apparaten functioneren mogelijk niet correct wanneer ze onder hun nominale spanningsspecificaties worden gebruikt.

Ondersteunt u productaanpassing?

Ja, aanpassing is mogelijk voor specificaties, kleuren, logo's en verpakkingen. Geef uw gedetailleerde vereisten op en we zullen dienovereenkomstig een offerte verstrekken met een voorbeeldbevestigingsproces.

Hoe kan ik mijn zending volgen?

Zodra de goederen zijn verzonden, sturen we u het trackingnummer en de link naar het logistieke platform. U kunt de real-time status online volgen of contact opnemen met ons team voor updates.
