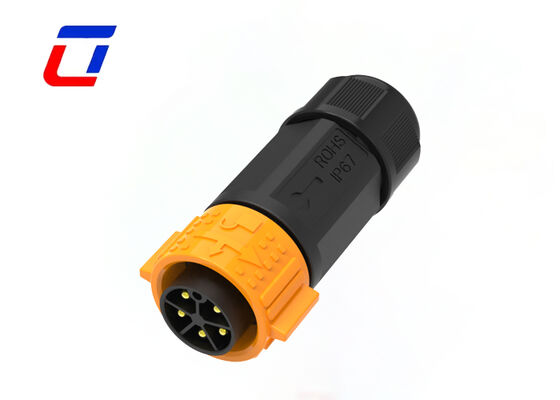

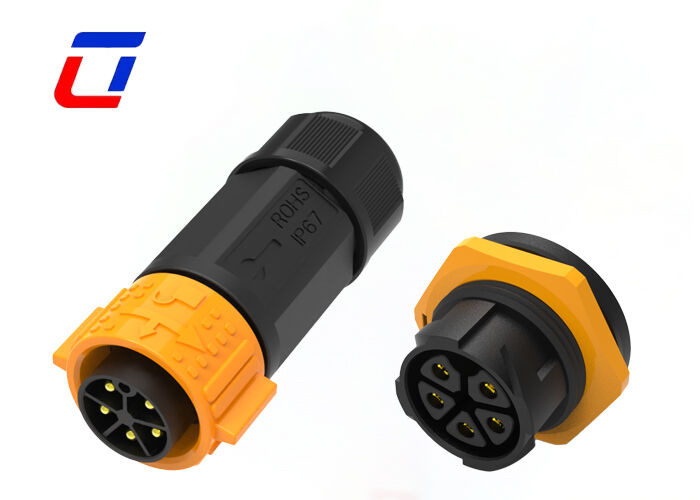

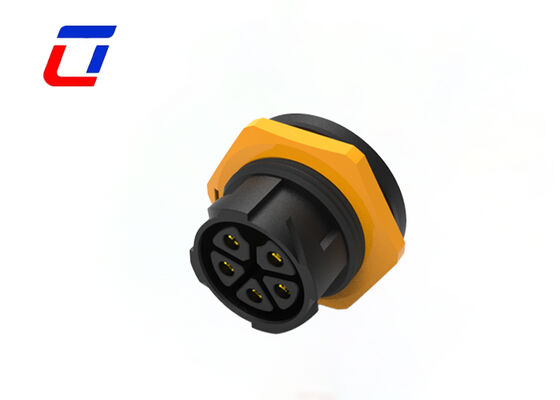

M25 5 Pin Panel Mount Connector Quick Nylon Electrical Plug Socket Voor Solar System
5 pin industrieel waterdicht vermogen 300V M25 push lock man tot vrouw connector
Hoofdkenmerken
- Systeem voor snel loslaten met drukvergrendeling
- Multi-core-opties: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin en 2+20Pin beschikbaar
- Versie voor veldassemblage: zowel draad tot draad als draad tot bord opties
- Hoge stroom waterdichte aansluiting goede keuze tot 50A voor langdurig werken
- Kabelmontage service ondersteund, welkom op maat
- OEM/ODM welkom
Productoverzicht
De 50A M25 5-pin panel-montage nylon quick-connect connector is exclusief ontwikkeld voor zonne-energiesystemen.Buitenweerbestandheid en gemakkelijke installatie als de belangrijkste voordelen, waardoor het de voorkeur krijgt voor de aansluiting op elektriciteit in fotovoltaïsche projecten.De M25-standaardspecificatie in combinatie met een 5-pin-opstelling past precies bij de behoeften aan stroomoverdracht tussen verschillende apparaten in zonne-energiesystemen.
Het ontwerp van het paneelmontage kan stevig worden ingebed in apparatuurpanelen, waardoor de bedrading regelmatiger wordt en zich aanpast aan verschillende fotovoltaïsche scenario's, waaronder huishoudelijk,industriële en commerciële toepassingenDe nylon behuizing is speciaal ontworpen voor buiten fotovoltaïsche omgevingen met uitstekende UV-bestandheid, anti-aging en corrosiebestandheid.
Gebouwd om harde werkomstandigheden te weerstaan, waaronder langdurige blootstelling aan buiten, temperatuurverschillen tussen dag en nacht, regen, sneeuw en zandstof.de levensduur ervan is sterk afgestemd op die van fotovoltaïsche modulesDe 50A hoogstroom draagcapaciteit past zich aan de energie-overdrachtsbehoeften van zonne-energiesystemen aan, terwijl de snel aansluitende structuur snelle aansluiting mogelijk maakt.met de hand trekken en vergrendelen zonder professionele gereedschappen.
De connector is voorzien van ingebouwde hooggeleidende legeringsgeleiders met een anti-oxidatiebehandeling voor een stabiele geleidbaarheid en een laag verlies,het waarborgen van een efficiënte overdracht van fotovoltaïsche energie en het helpen verbeteren van de algehele efficiëntie van de elektriciteitsopwekking van het systeemMet een professionele waterdichte afdichtingsstructuur met IP67-classificatie blokkeert het effectief vocht en regenwater binnenkomen, waardoor potentiële veiligheidsrisico's worden geëlimineerd.
Elektrische parameters
| Aantal Polen |
5 pin waterdichte aansluiting |
| Huidige rating |
50A max. |
| Standaardspanning |
300VAC max. |
| Duurzaamheidsspanning |
1500VAC @ 60 s |
Toepassingssectoren
- Toepassing van de communicatie
- Machines voor het coderen van producten
- Codering van de voorraadproducten
- Inkjetsystemen
- Zonnestelsel
- Industriële inkjetapparatuur
- Elektrische apparatuur
- Laboratoria voor forensische en pathologische apparatuur
- Communicatieapparatuur
- Zware machines
Technische parameters
| Contactweerstand |
10 mΩ max. |
| Isolatie structuur |
500 MΩ bij 500VDC |
| Werktemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) |
| Schimmelmateriaal |
PA66 |
| Contact/eindmateriaal |
Goudgeplatte koper |
| Gezegelmateriaal |
Silicaat |
Operatieparameters
| Standaardspanning |
600VAC max |
| Huidige rating |
50A max. |
| Min Draadgrootte |
6.5 mm ~ 10 mm |
| Maximale draadgrootte |
10.5 mm ~ 18 mm |
| Maximale doorsnede van de kabel |
0.5 mm2 ~ 6.0 mm2 |
Productie-dimensie
Meer technische details
Vaak gestelde vragen
V1: Wat is de nominale spanning?
De nominale spanning, ook wel de werkspanning genoemd, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector en de afstand tussen de contactgroottes.Sommige onderdelen of apparaten kunnen niet goed functioneren wanneer ze onder hun nominale spanning worden gebruikt.
Q2: Ondersteunt u productaanpassingen?
Ja, aanpassing is beschikbaar voor specificaties, kleuren, logo's en verpakkingen.
V3: Hoe kies ik de geschikte aansluiting?
U moet deze stappen volgen:
- Bevestig de huidige rating en het aantal contacten
- Bevestig assemblage stijl moet pre-kabel of niet.
- Bevestig kabelbreedte
- Bevestig kabellengte en materiaal
