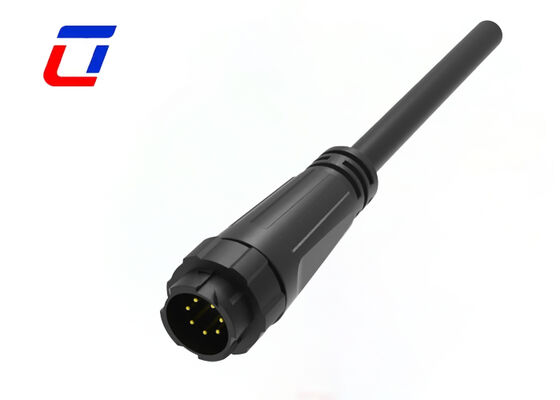

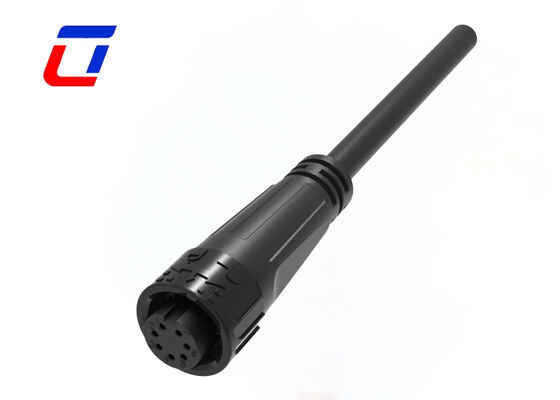

M16 7-pins Waterdichte Industriële Datapush-vergrendelingsdraadconnector
Productoverzicht

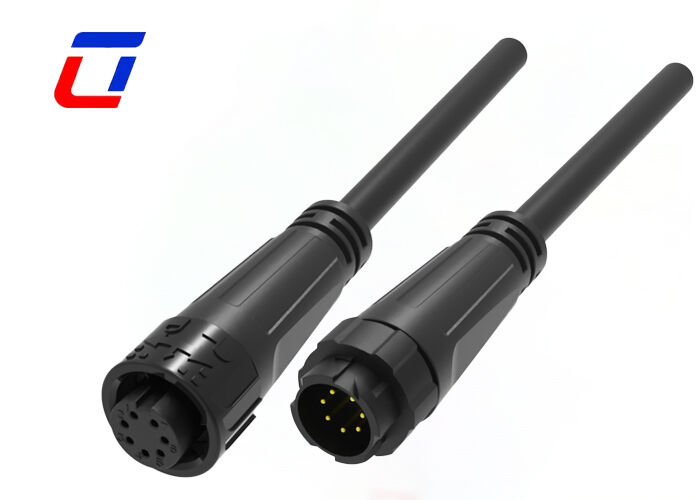

M16 mannelijke en vrouwelijke 7-pins waterdichte automotive connectoren ontworpen voor signaaloverdracht met laag vermogen en betrouwbare prestaties in veeleisende industriële omgevingen.
Belangrijkste Kenmerken
- Push-lock snelsluitsysteem voor eenvoudige installatie
- Meerdere kernopties: 2-pins, 3-pins, 4-pins, 5-pins, 7-pins, 8-pins, 2+4-pins configuraties
- Versies voor veldmontage: draad-naar-draad en draad-naar-bord
- Kabelassemblageservice ondersteund met beschikbare aangepaste opties
- OEM/ODM-services welkom
Productbeschrijving
Ontworpen voor diverse datatransmissietoepassingen, is deze M16-formaat 7-pins waterdichte connector gemaakt van duurzaam PA66 technisch plastic. CE-gecertificeerd met 60V laagspanningscompatibiliteit, dient het als een betrouwbare verbindingsoplossing voor laagspannings datakabels. De precieze 7-pins lay-out maakt onafhankelijke en synchrone transmissie van multi-kanaals data mogelijk, terwijl het mannelijk-vrouwelijke quick-plug ontwerp zorgt voor efficiënte bedrading en onderhoudsgemak.
Met uitstekende waterdichte prestaties en anti-interferentiecapaciteiten, handhaaft deze connector stabiele datatransmissie in complexe omgevingen. De 7-pins contacten zijn voorzien van een hoogwaardige koperlegering met vergulde technologie, waardoor de contactweerstand binnen ≤10mΩ blijft om transmissieverlies te minimaliseren en volledige signaalintegriteit te garanderen voor sensordata en besturingscommando's.
De connector voldoet aan de IP67 waterdichte en stofdichte normen door een dubbel beschermingssysteem dat professionele afdichtingsrubberringen en schroefdraadvergrendelingsstructuren combineert. Dit blokkeert effectief regenwater, vochtige damp en omgevingsstof, waardoor het geschikt is voor buitengebruik en toepassingen met hoge luchtvochtigheid. CE-gecertificeerd met een nominale werkspanning van 60V en een nominale stroom van 5A, biedt het sterke anti-elektromagnetische interferentiecapaciteiten voor betrouwbare laagspannings datatransmissie.
Elektrische Parameters
| Aantal Polen |
7-pins |
| Stroomsterkte |
5A max. |
| Spanningswaarde |
60VAC max |
| Duurzaamheidsspanning |
500VAC @ 60 s. |
Toepassingsindustrieën
- Groeilampen
- Communicatieapparatuur
- Productcodeermachines
- Voorraadproductcodeersystemen
- Inkjet Systemen
- Zonnepanelen
- Industriële Inkjetapparatuur
- Elektrische Energieapparatuur
- Laboratorium Forensische & Pathologieapparatuur
- Communicatieapparatuur
- Zwaar Materieel
Technische Parameters
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) wanneer gekoppeld |
| Gietmateriaal |
PA66 |
| Contact/Terminal Materiaal |
Vergulde Messing |
| Afdichtingsmateriaal |
Silicone |
Operationele Parameters
| Spanningswaarde |
300VAC max |
| Stroomsterkte |
5A max |
| Min. Draaddiameter |
3.0mm ~ 6.0mm |
| Max. Draaddiameter |
8.0mm ~ 10.0mm |
| Max. Kabeldoorsnede |
0.5mm² ~ 2.5mm² |
Ontwerpspecificaties
