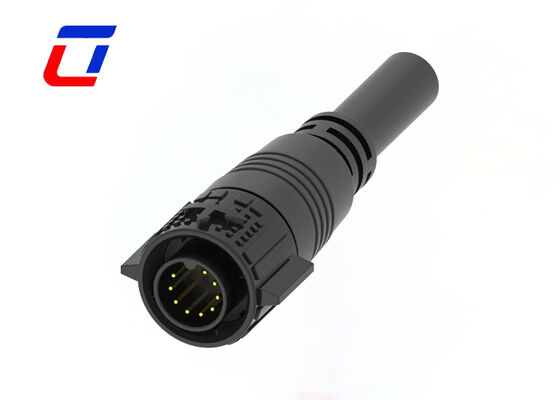

M19 9 Pin Mannelijke kabelverbinding - industriële waterdichte luchtvaartverbinding
9 Pin Data Connector M19 IP67 waterdicht connector
Hoofdkenmerken
- Push-lock snel loslaten systeem voor een gemakkelijke aansluiting
- Multicore-opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power-toepassingen
- Opties voor het combineren van het stroomsignaal: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin
- Signalopties: 6pin, 7pin, 8pin, 9pin, 10pin, 11pin, 12pin, 14pin, 16pin en 18pin
- Veldmontageversie met opties draad tot draad en draad tot bord
- 5A-stroomkwaliteit voor continue werking
- Kabelmontage service ondersteund met aangepaste opties beschikbaar
- OEM/ODM-diensten welkom
Toepassingssectoren
- Groeilampen
- Communicatieapparatuur
- Machines voor het coderen van producten
- Systemen voor de codering van voorraadproducten
- Inkjetsystemen
- Zonnestelsels
- Industriële inkjetapparatuur
- Elektrische apparatuur
- Laboratorium voor forensische en pathologische apparatuur
- Zware machines
Productoverzicht
De M19 9-Pin Male Cable Connector is een high-end signaaltransmissieoplossing die speciaal is ontworpen voor industriële omgevingen.deze connector dient als kerncomponent voor industriële automatisering en buitenelektronicaGebouwd volgens M19 standaard cirkelvormige interface specificaties met precisie 9-pin lay-out, zorgt het voor betrouwbare signaaloverdracht en naadloze docking met overeenkomstige vrouwelijke connectoren.
De connector is IP67 waterdicht en stofdicht. De connector maakt gebruik van een volledig afgesloten afdichtingsstructuur met speciale waterdichte rubberringen om regen, stof, vocht,en andere milieu-uitdagingenHet zelfvergrendelingsmechanisme zorgt voor veilige verbindingen, zelfs bij trillingen en schokken, en maakt het mogelijk om zonder gereedschap te installeren en te onderhouden.
De behuizing is vervaardigd van weerbestendige versterkt PA66-technisch kunststof en biedt uitstekende UV-weerstand, anti-aging eigenschappen en corrosiebestendigheid.De verbinding behoudt de structurele stabiliteit in een breed temperatuurbereik van -40°C tot +105°CGoud geplatte messingpen zorgen voor een lage contactweerstand (< 10mΩ), stabiele geleidbaarheid en uitzonderlijke oxidatie- en slijtvastheid door 500+ paringscycli.
Deze connector voldoet aan de internationale industriële lage-spanning elektrische veiligheidsspecificaties.Toepassingen omvatten industriële automatiseringsbesturingssystemen, PLC-apparatuur, buitensensoren, landschapsverlichting, beveiligingsbewaking en nieuwe energieapparatuur.
Elektrische parameters
| Aantal Polen |
9Pin |
| Huidige rating |
5A max |
| Standaardspanning |
60VAC max |
| Duurzaamheidsspanning |
500VAC @ 60s |
Technische parameters
| Contactweerstand |
10 mΩ max. |
| Isolatie structuur |
500 MΩ bij 500VDC |
| Werktemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) bij koppeling |
| Schimmelmateriaal |
PA66 |
| Contact/eindmateriaal |
Goudgeplatte koper |
| Gezegelmateriaal |
Silicaat |
Operatieparameters
| Standaardspanning |
300VAC max. |
| Huidige rating |
5A max |
| Min Draadgrootte |
3.0 mm ~ 6.0 mm |
| Maximale draadgrootte |
8.0 mm ~ 10.0 mm |
| Maximale doorsnede van de kabel |
0.5 mm2 ~ 2,5 mm2 |
Ontwerpschets
Vaak gestelde vragen
V: Bent u een fabriek of handelsonderneming?
A: Wij zijn een fabriek in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.
V: Welke betaalmethoden accepteren jullie?
A: We ondersteunen de reguliere internationale betaalmethoden, waaronder T/T (Telegraphic Transfer), L/C (Letter of Credit), PayPal en West Union.Onze standaard termijn is 30% aanbetaling met 70% saldo verschuldigd voor verzending.
V: Hoe kan ik monsters krijgen?
A: Wij bieden graag monsters aan, waarbij de vrachtkosten door de klant worden gedekt.
V: Hoeveel materialen kunt u leveren?
A: We bieden verschillende materialen voor connectoren en kabels. Connectoren gebruiken meestal PVC- of nylonmaterialen, terwijl kabels PVC-, rubber- of siliconenmaterialen gebruiken.We kunnen ook materialen leveren volgens uw specifieke vereisten.
