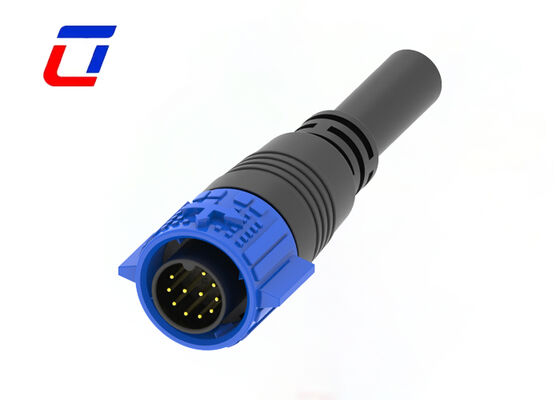

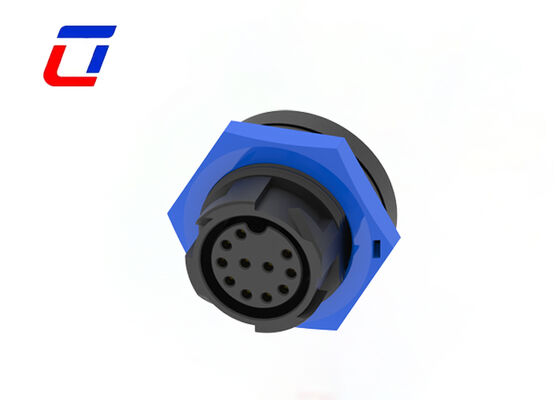

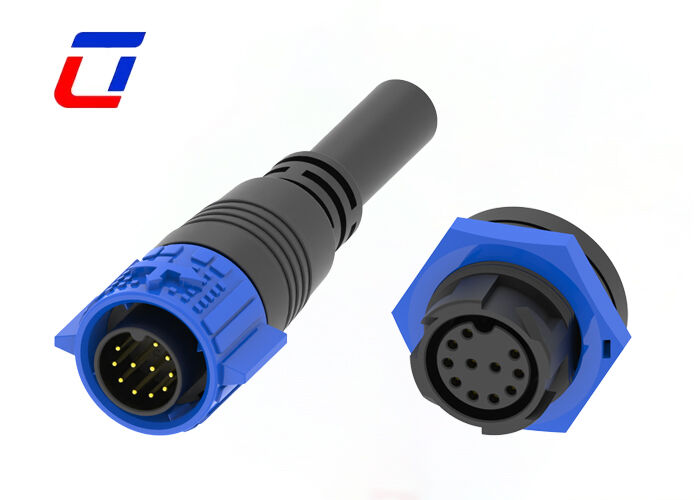

M19 11 Pin Waterdichte 300 Volt Kabelconnectoren
Professionele Landschapsverlichting Draadconnectoren
Belangrijkste Kenmerken
- Snelvergrendelingssysteem voor eenvoudige installatie
- Meerdere pinconfiguraties: 2Pin, 3Pin, 4Pin, 5Pin voor Stroom
- Gecombineerde stroom- en signaalopties: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
- Signaalconfiguraties: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
- Veldmontageversies: draad-naar-draad en draad-naar-printplaat opties
- 5A stroomsterkte voor continu gebruik
- Kabelassemblageservice en aangepaste oplossingen beschikbaar
- OEM/ODM-services welkom
Kernspecificaties & Compatibiliteit
Met een 11-pins precisie-indeling die specifiek is ontworpen voor landschapsverlichtingsapparatuur,
zorgen deze connectoren voor een stabiele transmissie van verlichtingsregelsignalen en een evenwichtige stroomvoorziening.
De M19 standaard circulaire interface past precies bij de specificaties van landschapsverlichtingskabels
met nauwkeurige plug-in uitlijning en sterke compatibiliteit voor snelle docking van kabels en verlichtingsapparatuur.
Hoogwaardige Waterdichte Bescherming
Deze connectoren zijn IP67-geclassificeerd voor waterdichte en stofdichte prestaties en beschikken over een volledig gesloten
afdichtingsstructuur met een waterdicht rubberen ringontwerp. Ze zijn effectief bestand tegen regen,
condensatie en bodemvocht erosie buitenshuis, en werken betrouwbaar in langdurige buiten- of vochtige omgevingen
terwijl het risico op kortsluiting en elektrische lekkage wordt geëlimineerd.
Snelontgrendeling & Gebruiksvriendelijk Ontwerp
Uitgerust met een snelontgrendelende zelfvergrendelende structuur voor gereedschapsvrij insteken en loskoppelen,
waardoor de installatie-efficiëntie aanzienlijk wordt verhoogd en onderhoud, inspectie en
positieregelingen worden vergemakkelijkt. Eenmaal aangesloten, vergrendelen ze stevig om externe impacten te weerstaan en onbedoelde loskoppeling te voorkomen.
Duurzaam Materiaal & Vakmanschap
Behuizing gemaakt van weerbestendig PA66 technisch plastic met uitstekende UV-bestendigheid,
hoge en lage temperatuurtolerantie (-40℃ tot +105℃) en anti-verouderingsprestaties.
Pinnen zijn voorzien van vertind anti-oxidatietechnologie met lage contactweerstand en stabiele
elektrische geleidbaarheid voor een langere levensduur in landschapsverlichtingssystemen.
| Elektrische Parameters |
| Aantal Polen |
11Pin |
| Stroomsterkte |
5A max |
| Spanningsclassificatie |
300VAC max |
| Duurzaamheidsspanning |
1500VAC @ 60 s |
| Technische Parameters |
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C tot +105°C |
| IP-klasse |
IP67 (1m / 30min) bij aansluiting |
| Vormmateriaal |
PA66 |
| Contact/Terminal Materiaal |
Verguld Messing |
| Afdichtingsmateriaal |
Siliconen |
| Bedrijfsparameters |
| Spanningsclassificatie |
300VAC max |
| Stroomsterkte |
5A max |
| Min. Draadmaat OD |
3.0mm - 6.0mm |
| Max. Draadmaat OD |
8.0mm - 10.0mm |
| Max. Kabeldoorsnede |
0.5mm² - 2.5mm² |
Toepassingsgebieden
- Groeilampen
- Communicatieapparatuur
- Productcoderingsmachines
- Inventaris Productcoderingssystemen
- Inkjetsystemen
- Zonnesystemen
- Industriële Inkjetapparatuur
- Elektrische Energieapparatuur
- Laboratorium Forensische & Pathologie Apparatuur
- Communicatieapparatuur
- Zware Machines
Productontwerp & Specificaties
Veelgestelde Vragen
V: Bent u een fabriek of handelsonderneming?
A: Wij zijn een fabriek gevestigd in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.
V: Hoe kan ik uw producten kopen?
A: U moet de volgende specificaties opgeven:
• Stroomsterkte en Aantal Contacten
• Montagestijl
• Kabeldraaddikte
• Kabellengte en Materiaal
V: Hoe kan ik monsters krijgen?
A: We bieden graag monsters aan. De vrachtkosten moeten door de klant worden betaald.
Geef uw koeriersaccountnummer en gedetailleerd adres op, dan sturen we de monsters onmiddellijk op.
