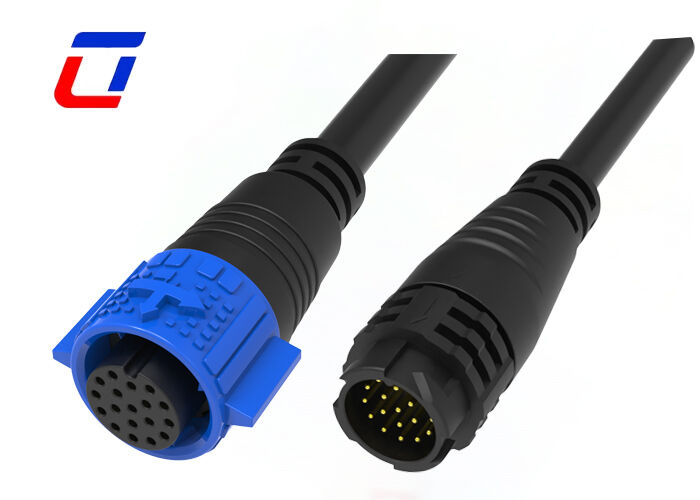

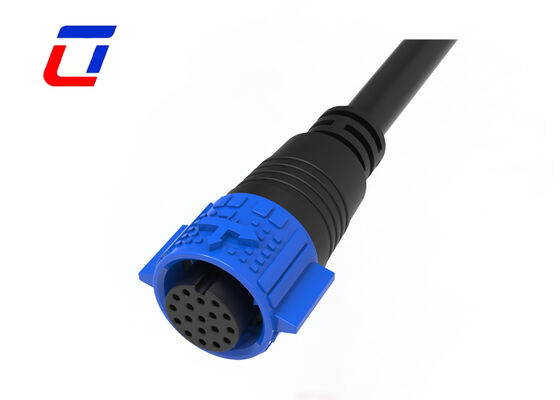

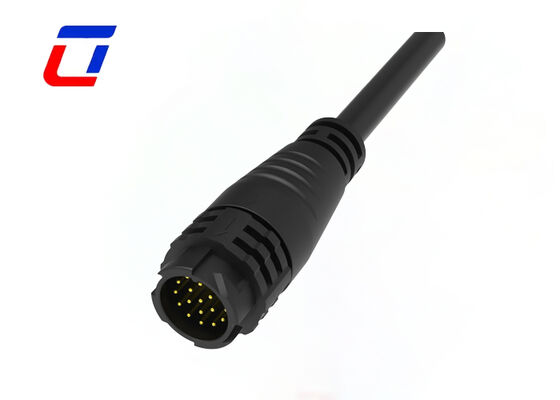

M19 Waterdichte Draadconnectoren 18 Pin Push Lock Connector IP67 Signaaloverdracht
Productoverzicht
18-pins M19 Draad-naar-Draad Outdoor Quick Lock Connectoren geconfigureerd met een 18-pins precisie-indeling, die perfect voldoet aan de eisen van gelijktijdige multi-kanaals signaaloverdracht in buitenscenario's.
Kernspecificaties & Compatibiliteit
Maakt gebruik van een M19 standaard cirkelvormige interface met complete mannelijke en vrouwelijke plug-in onderdelen, wat zorgt voor precieze invoeging, een strakke pasvorm en gebalanceerde impedanstransmissie. Compatibel met diverse buitendraadspecificaties voor snelle en stabiele koppeling met verbeterde installatie-efficiëntie.
Outdoor-Grade Waterdichte Bescherming
Voldoet aan IP67 hoge waterdichte en stofdichte normen met een volledig afgesloten afdichtingsstructuur en speciale waterdichte rubberen ring. Weerstaan aan zware buitenomgevingen, waaronder regen, zware wasbeurten, dauwcondensatie en zandstofindringing, wat zorgt voor stabiele werking onder alle weersomstandigheden.
Push-Type Lock Veilige Verbinding
Voorzien van een kern push-lock mechanisme dat met een zachte druk na invoeging vergrendelt, waardoor een stevige verbinding behouden blijft zonder losraken. Weerstaan aan externe storingen zoals windverstoring, apparatuittrillingen en onbedoeld trekken. Eenvoudige ontgrendelingsprocedure voor gemakkelijke scheiding.
Weerbestendige Constructie
Behuizing gemaakt van weerbestendig versterkt technisch plastic met uitstekende UV-bestendigheid, bestand tegen temperaturen van -40°C tot 105°C, en voorzien van anti-aging en anti-corrosie eigenschappen. Pinnen gebruiken hoogzuiver koperen kern tin-plating technologie voor superieure geleidbaarheid, oxidatiebestendigheid en slijtvastheid.
Veiligheids- & Praktische Kenmerken
Voldoet aan buitenelektrische veiligheidsspecificaties met uitstekende isolatieprestaties. Mannelijk-vrouwelijke plug-in anti-misinsertion ontwerp voorkomt schade door omgekeerde invoeging. Compacte, lichtgewicht structuur vergemakkelijkt installatie in krappe buitenruimtes met ondersteuning voor diverse montage methoden.
Belangrijkste Kenmerken
- Push lock snelontgrendelingssysteem
- Multic-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor stroom
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerde stroomsignalen
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor signalen beschikbaar
- Veldbouwversie: zowel draad-naar-draad als draad-naar-bord opties
- Nominale stroom 5A voor langdurig werken
- Kabelassemblage service ondersteund, welkom om aan te passen
- OEM/ODM welkom
Toepassingsindustrieën
- Groeilampen
- Communicatietoepassing
- Productcodemachines
- Voorraadproductcodering
- Inkjet systemen
- Zonne-energiesysteem
- Industriële inkjetapparatuur
- Elektrische energieapparatuur
- Laboratorium forensische & pathologie apparatuur
- Communicatieapparatuur
- Zware machines
Elektrische Parameters
| Aantal Polen |
18Pin |
| Nominale Stroom |
5A max. |
| Nominale Spanning |
300VAC max |
| Duurzaamheid Spanning |
1500VAC @ 60 s. |
Technische Parameters
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C ~ +105°C |
| IP Klasse |
IP67 (1m / 30min) wanneer gekoppeld |
| Gietmateriaal |
PA66 |
| Contact/Terminal Materiaal |
Vergulde Messing |
| Afdichtingsmateriaal |
Siliconen |
Operationele Parameters
| Nominale Spanning |
300VAC max |
| Nominale Stroom |
5A max |
| Min Draaddiameter OD |
3.0mm ~ 6.0mm |
| Max Draaddiameter OD |
8.0mm ~ 10.0mm |
| Max. Kabeldoorsnede Oppervlakte |
0.5mm² ~ 2.5mm² |
Ontwerp Schets
Veelgestelde Vragen
V: Bent u een fabriek of handelsonderneming?
A: Wij zijn een fabriek. Gevestigd in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
V: Kan ik betalen na ontvangst van de goederen?
A: Voor de eerste samenwerking is vooruitbetaling vereist om een soepele productie te garanderen. Voor langdurige vertrouwde klanten kunnen flexibele betalingsvoorwaarden worden besproken na verschillende succesvolle bestellingen.
V: Wat is de nominale spanning?
A: Nominale spanning, ook bekend als bedrijfsspanning, hangt voornamelijk af van het gebruikte isolatiemateriaal van de connector en de afstand tussen de grootte van het contact. Sommige componenten of apparaten kunnen hun functies niet voltooien wanneer ze onder de nominale spanning werken.
