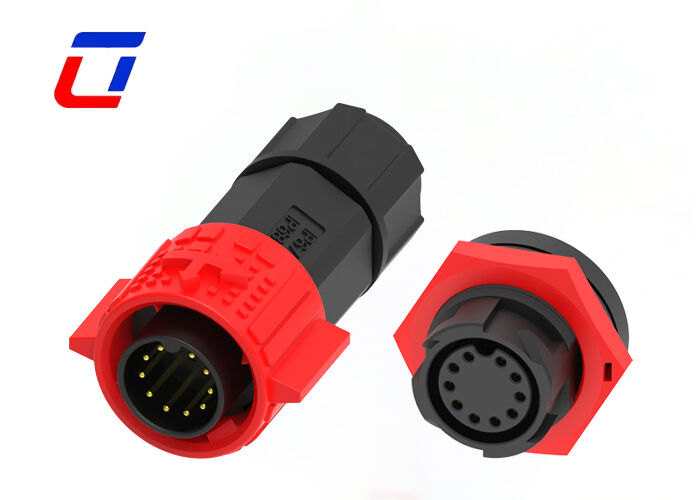

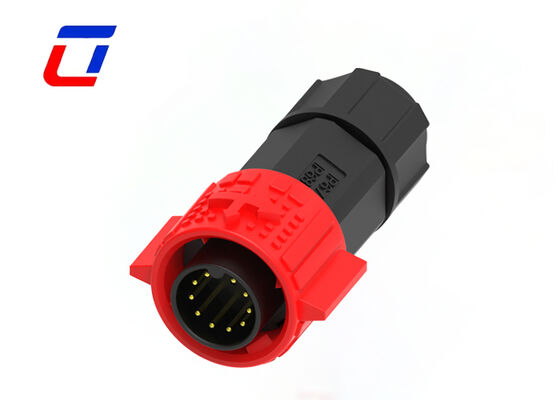

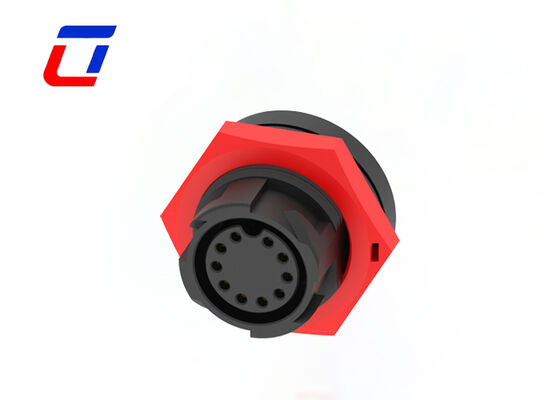

10-pins dataconnector M19 waterdichte snelle connect draad-naar-printplaat connectoren
Productoverzicht
M19 10-pins waterdichte snelle connect draad-naar-printplaat connectoren bieden betrouwbare connectiviteitsoplossingen voor industriële toepassingen die robuuste prestaties vereisen in uitdagende omgevingen.
Specificaties voor kernsignalen
M19-interface met 10-pins signaalspecifieke kernen geoptimaliseerd voor transmissie met laag vermogen. Beschikt over snelle mannelijke-vrouwelijke docking met precieze pinpositionering om verkeerde aansluiting te voorkomen, ter ondersteuning van multi-groep parallelle signaaltransmissievereisten.
Ontwerp voor bescherming buitenshuis
Geïntegreerde waterdichte afdichting biedt weerstand tegen regen, stof, condensatie en UV-blootstelling. Weerbestendige technische kunststof behuizing biedt temperatuurbestendigheid van -40℃ tot 105℃ met uitstekende anti-verouderingseigenschappen, waardoor het geschikt is voor ruwe buitenklimaten.
Signaaltransmissieprestaties
Geoptimaliseerd voor signalen met laag vermogen met vergulde messing pin-kernen die een ultralage contactweerstand, minimaal signaalverlies en sterke anti-interferentiecapaciteiten garanderen om signaalvervorming te voorkomen en een heldere transmissie te garanderen.
Verbindingsvoordelen & Toepassingen
Snap-on mannelijke-vrouwelijke verbindingssysteem biedt soepel insteken, veilige vergrendeling en uitstekende anti-vibratie/valprestaties. Veel gebruikt in buitensensoren, beveiligingsmonitoring, lichtregeling, milieumonitors en diverse industriële toepassingen.
Elektrische parameters
| Aantal polen |
10-pins |
| Stroomsterkte |
5A max. |
| Spanningswaarde |
300VAC max |
| Duurzaamheidsspanning |
1500VAC @ 60 s. |
Toepassingsindustrieën
- Groeilampen
- Communicatietoepassing
- Productcoderingsmachines
- Inventaris productcodering
- Inkjetsystemen
- Zonnestelsel
- Industriële inkjetapparatuur
- Elektrische stroomapparatuur
- Laboratorium forensische & pathologie apparatuur
- Communicatieapparatuur
- Zware machines
Technische parameters
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) bij aansluiting |
| Vormmateriaal |
PA66 |
| Contact/Terminal materiaal |
Verguld messing |
| Afdichtingsmateriaal |
Siliconen |
Belangrijkste kenmerken
- Push-lock snelsluitsysteem
- Multi-core opties: 2-pins, 3-pins, 4-pins, 5-pins voor stroom
- 3+2-pins, 3+3-pins, 3+4-pins, 3+5-pins, 3+9-pins en 2+20-pins voor gecombineerde stroomsignalen
- 6-pins, 7-pins, 8-pins, 9-pins, 10-pins, 11-pins, 12-pins, 14-pins, 16-pins en 18-pins voor signaal beschikbaar
- Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
- Kabelassemblageservice ondersteund, welkom om aan te passen
- OEM/ODM welkom
Bedrijfsparameters
| Spanningswaarde |
300VAC max |
| Stroomsterkte |
5A max |
| Min. draadmaat OD |
3.0mm ~ 6.0mm |
| Max. draadmaat OD |
8.0mm ~ 10.0mm |
| Max. kabeldoorsnede |
0.5mm² ~ 2.5mm² |
Ontwerpschets
Veelgestelde vragen
V: Bent u een fabriek of handelsonderneming?
A: Wij zijn een fabriek. Gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
V: Welke betaalmethoden accepteert u?
A: We ondersteunen gangbare internationale betaalmethoden: T/T (Telegrafische overschrijving), L/C (Letter of Credit), PayPal en West Union. Voor grote bestellingen is 30% aanbetaling + 70% saldo vóór verzending onze standaard termijn.
V: Welke verzendmethoden biedt u aan? Hoe lang is de levertijd?
A: We bieden meerdere verzendopties: 1) Koerier (DHL/UPS/FedEx): 3 - 7 werkdagen voor kleine pakketten; 2) Luchtvracht: 7 - 15 werkdagen; 3) Zeevracht: 20 - 45 werkdagen. De levertijd varieert per bestemming en verzendmethode.
