Name: M19 Hoogstroomdraad aan het bord 300V Mannelijk Vrouwelijk Sluitpunt 4 Pin
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte Machtsschakelaar

M19 Hoogstroomdraad aan het bord 300V Mannelijk Vrouwelijk Sluitpunt 4 Pin

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Huidige beoordeling:	15A	Nominale spanning:	300V
Connectortype:	Snelle connector	Materiaal:	Nylon
Kleur:	Rood Blauw Wit Zwart Geel	Vlambestendige beoordeling:	UL94-V0
Markeren:	M19 waterdicht voedingscontact met 4 pinnen , Hoogstroomdraad-aan-bordconnector , 300V mannelijke vrouwelijke connector

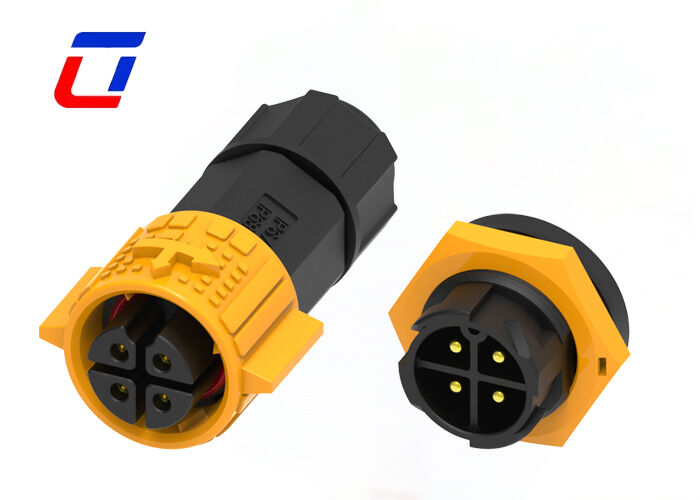

M19 High Current Draad-naar-bord Connector 300V Mannelijke Vrouwelijke Connector 4-pins

IP67 Waterdichte M19 4-pins Mannelijk-naar-Vrouwelijk Buitenconnector

De M19-serie 4-pins Draad-naar-Bord (WTB) mannelijke en vrouwelijke connector is ontworpen voor toepassingen met hoge stroomoverdracht, met een stroomsterkte van 15A en een spanning van 300V. De robuuste constructie en stabiele elektrische prestaties maken het een ideale oplossing voor industriële en apparatuurverbindingen. Het mannelijk-vrouwelijk koppelingsontwerp zorgt voor betrouwbare verbindingen tussen draden en printplaten, terwijl de 4-pins configuratie voldoet aan de signaal- en stroomoverdrachtvereisten voor middelzware tot zware apparatuur.

Deze connector is geconstrueerd met glasvezelversterkte nylon behuizing die voldoet aan de UL94 V0 vlamvertragende normen en biedt uitzonderlijke weerstand tegen hoge temperaturen, corrosie en isolatie-eigenschappen. Hij werkt betrouwbaar in temperatuuromgevingen variërend van -40℃ tot 105℃. De hooggeleidende messing contacten met goudplating hebben een contactweerstand van minder dan 10 mΩ, een isolatieweerstand van meer dan 500 mΩ en zijn bestand tegen een spanning tot 1000V, wat zorgt voor minimaal verlies en warmteontwikkeling tijdens stroomoverdracht met hoge stroomsterkte.

Met optionele push-pull zelfvergrendelende of plastic schroefdraad bevestigingsmechanismen behoudt de connector veilige verbindingen, zelfs in industriële trillingsomgevingen. Voldoet aan RoHS-milieunormen en is gecertificeerd door CE en UL. Hij wordt gebruikt in industriële automatiseringsapparatuur, voedingsmodules, LED-displays, medische apparaten en nieuwe energiesystemen.

Belangrijkste Kenmerken

Push-lock snelsluitsysteem
Meerdere pinconfiguraties: 2-pins, 3-pins, 4-pins, 5-pins voor stroom
Gecombineerde stroom- en signaalopties: 3+2-pins, 3+3-pins, 3+4-pins, 3+5-pins, 3+9-pins en 2+20-pins
Alleen signaalopties: 6-pins tot en met 18-pins beschikbaar
Veldmontageversies voor draad-naar-draad- en draad-naar-bord-toepassingen
15A stroomsterkte voor continu gebruik
Kabelassemblagediensten beschikbaar
OEM/ODM-aanpassing welkom

Elektrische Parameters

Aantal Polen	4-pins
Stroomsterkte	15A max.
Spanningsbereik	300VAC max
Duurzaamheidsspanning	1000VAC @ 60 s.

Technische Parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij aansluiting
Vormmateriaal	PA66
Contact/Terminal Materiaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedrijfsparameters

Spanningsbereik	600VAC max
Stroomsterkte	15A max
Min. draadmaat OD	3.0mm ~ 6.0mm
Max. draadmaat OD	8.0mm ~ 10.0mm
Max. kabeldoorsnede	0.5mm² ~ 2.5mm²

Toepassingsgebieden

Groeilampen
Communicatieapparatuur
Productcoderingsmachines
Inventaris Productcoderingssystemen
Inkjetsystemen
Zonnestelsels
Industriële inkjetapparatuur
Elektrische stroomapparatuur
Laboratorium Forensische & Pathologie Apparatuur
Communicatieapparatuur
Zware machines

Productontwerp

Veelgestelde Vragen

Bent u een fabriek of handelsonderneming?

Wij zijn een fabriek gevestigd in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

Wat is de nominale spanning?

De nominale spanning, ook wel de bedrijfsspanning genoemd, hangt voornamelijk af van het isolatiemateriaal en de contactafstand van de connector. Sommige componenten functioneren mogelijk niet correct onder hun nominale spanning.

Hoe kan ik samples krijgen?

We zijn blij om samples te leveren, waarbij de vrachtkosten door de klant worden gedekt. Geef uw koeriersaccountnummer en gedetailleerd adres op voor de verzending van samples.

Kan ik een aangepaste labeling hebben?

Ja, we ondersteunen private labeling en aangepaste verpakkingen. Ons professionele ontwerpteam staat klaar om te helpen met de vereisten voor het verpakkingsontwerp.

label:

Contactpersoon: Miss. Gina

Tel.: +86 075523019434
