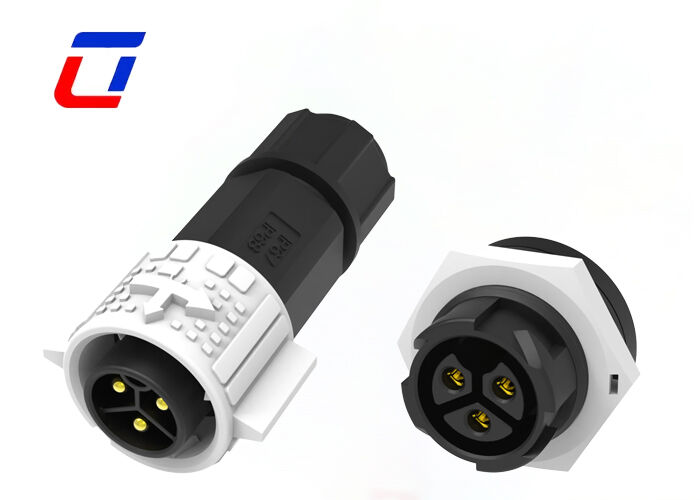

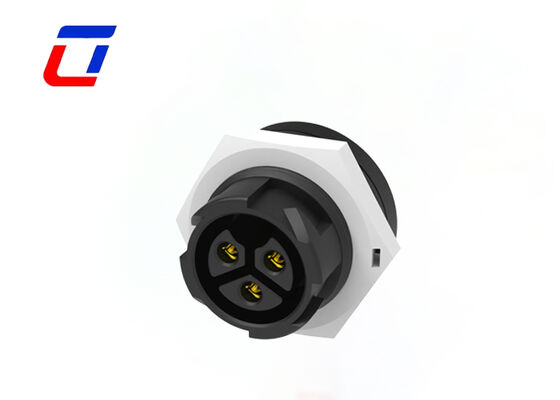

Name: 3 pin waterdicht scheidsrechter elektrisch aansluiting M19 Panel Mount Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

3 pin waterdicht scheidsrechter elektrisch aansluiting M19 Panel Mount Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Huidige beoordeling:	20A	Materiaal:	PA66 en messing vertind
Kleur:	Wit Blauw Rood Zwart Geel	Nominale spanning:	300V
Vlambestendige beoordeling:	UL94-V0	Type:	in te schepen draad
Markeren:	3 pin waterdicht paneel bevestigingsconnector , M19 waterdichte elektrische aansluiting voor een scheidsrechter , waterdicht stopcontact met M19-aansluiting

M19 3-pins 300V waterdichte kabelconnector met snelsluiting voor stroom

Belangrijkste kenmerken

Artikelnaam: M19 waterdichte kabelconnector
Specificaties: Rechte mannelijk-vrouwelijk koppeling, haakse mannelijk-vrouwelijk koppeling, front-mounted draad-naar-printplaat, rear-mounted draad-naar-printplaat, geïntegreerde spuitgieten
Koppelingsmethode: Zelfborgend
Aantal pinnen:2-22 pinnen
Stekker: Montage type en spuitgiet type beschikbaar
Contactdoos: Front Mount, Back Mount, PCB Mount
Waterdichtheidsklasse:IP67/ IP68
Connectortype:Montage vergrendelingsschroef；Montage lassen；Spuitgieten met kabel
Draaddikte:1.0-6.0mm² (18AWG-10AWG)
Bedradingsbereik gemonteerd: 6. 0mm~16mm；Gegoten 6. 0mm~16.5 mm
Duurzaamheid:3000 keer
Toepasselijke temperatuur: -40℃~105℃

Korte beschrijving

Deze circulaire waterdichte kabelconnector is exclusief ontworpen voor zware buitenomgevingen, ontworpen om stabiele, veilige en betrouwbare 3-pins stroomoverdracht te leveren via een nauwkeurig structureel ontwerp en de selectie van hoogwaardige materialen.

Met een nominale stroom van 20A en een M19-standaardinterface, past deze perfect bij 3-pins voedingssystemen, waardoor een stabiele stroomoverdracht met minimaal stroomverlies wordt gegarandeerd. Hij voldoet aan hoge waterdichtheidsnormen en is bestand tegen regen, sproeiwater, vochtigheid, stof, olie en corrosie. Zelfs in de open lucht, op bouwplaatsen, in mijnen, dokken en andere complexe omgevingen, behoudt hij de dichtheid en veiligheid van de verbinding, waardoor kortsluiting, elektrische lekkage en andere door het milieu veroorzaakte gevaren worden geëlimineerd.

Gemaakt met een behuizing van hoogwaardig technisch kunststof en hoogwaardige geleidende aansluitingen, biedt de behuizing uitstekende slagvastheid, verouderingsbestendigheid en brede temperatuuraanpassing (-40℃ tot 105℃), waardoor vervorming of scheuren na langdurig gebruik wordt voorkomen. De hooggeleidende koperen aansluitingen ondergaan een speciale plating om de contactweerstand te verminderen, de geleidbaarheid en oxidatiebestendigheid te verbeteren en de levensduur van het product te verlengen.

Elektrische parameters
Aantal polen	3 pin
Stroomsterkte	20A max.
Spanningsbereik	300VAC max
Duurzaamheidsspanning	1500VAC @ 60 s.

Technische parameters
Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Vormmateriaal	PA66
Contact/Aansluitmateriaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedrijfsparameters
Spanningsbereik	600VAC max
Stroomsterkte	15A max
Min. draadmaat OD	3.0mm ~ 6.0mm
Max. draadmaat OD	8.0mm ~ 10.0mm
Max. kabeldoorsnede	0.5mm² ~ 2.5mm²

Ontwerpschets

FAQ

1. V: Welke verzendmethoden biedt u aan? Hoe lang is de levertijd?

A:We bieden meerdere verzendopties: 1) Koerier (DHL/UPS/FedEx): 3-7 werkdagen voor kleine pakketten; 2) Luchtvracht: 7-15 werkdagen; 3) Zeevracht: 20-45 werkdagen. De levertijd varieert per bestemming en verzendmethode.

2. Zijn uw producten gecertificeerd? Welke certificeringen heeft u?

A: Al onze producten zijn gecertificeerd door RoHS, CE en andere internationale normen. Specifieke certificeringen (bijv. FCC, UL) kunnen op verzoek worden verstrekt op basis van uw doelmarkt.

3. V: Kan ik een aangepast label hebben?

A: Ja, natuurlijk, u kunt uw eigen private label en verpakking maken, als u de verpakking wilt ontwerpen, hebben we ook een professionele ontwerper om u van dienst te zijn.
