M25 3+13 Pin IP67 Waterdichte Connector Snelontgrendeling Multi Pin Connectoren Voor Zonne-energie
Belangrijkste Kenmerken
- Drukvergrendeling snelontgrendelingssysteem
- Multic-core opties: 2-pins, 3-pins, 4-pins, 5-pins, 3+2-pins, 3+3-pins, 3+9-pins, 3+13-pins en 2+20-pins
- Veldmontageversie: zowel draad-naar-draad als draad-naar-bord opties
- Nominale stroom 20A voor langdurig gebruik
- Kabelassemblage service ondersteund, welkom om aan te passen
- OEM/ODM welkom
Productspecificaties 16-Pin 3+13 Gesplitste Kern Ontwerp
16-pins gesplitste lay-out (3 stroom + 13 signaalpinnen) elimineert kruisinterferentie, ondersteunt industriële voeding en multi-precisie signaaloverdracht. M25-compatibele circulaire structuur met paneelmontageondersteuning, precieze pinuitlijning voor stabiele verbindingen.
Waterdichte & Duurzame Circulaire Structuur
Hoogwaardige waterdichte afdichting met aangepaste rubberen ring is bestand tegen regen, zand, olie en vochtigheid. Circulair ontwerp vergemakkelijkt paneelinstallatie, biedt sterke slag-/torsiebestendigheid om apparaatvibraties te hanteren en verbindingsfouten te verminderen.
Klaar voor Paneelmontage voor Eenvoudige Integratie
Standaard montagegespen en bevestigingsgaten maken snelle paneelintegratie mogelijk. Strakke, naadloze pasvorm zorgt voor verbindingsstabiliteit en verbetert de esthetiek van de apparatuur.
Op Maat Gemaakte ODM Oplossingen Beschikbaar
Ondersteunt ODM-aanpassing (interfacevergrendelingen, terminalmaterialen, waterdichte upgrades, schaalkleuren, etc.). Alle aangepaste producten voldoen aan industriële kwaliteitsnormen om te passen bij diverse behoeften van de industrie.
Toepassingsindustrieën
Communicatie Toepassing, productcodemachines, voorraad productcodering, inkjet systemen, Zonne-energiesysteem, industriële inkjet apparatuur, Elektrische energie apparatuur, Laboratorium forensische & pathologie apparatuur, Communicatie apparatuur, Zware machines
Technische Specificaties
| Connector Systeem |
Kabel-naar-Bord |
| Afdichtbaar |
Ja |
| Connector & Contact Terminals Naar |
Draad & Kabel |
| Circulaire Connector Type |
Stekker, Bus |
| Schil Type |
Plastic Schil |
| Product Type |
Connector Kit |
| Aantal Posities |
3+13 |
| Aantal Signaal Posities |
13 |
| Contacten Vooraf Geladen |
Ja |
| Bedrijfsspanning (VAC) |
300V max. |
| Bedrijfsspanning (VDC) |
300V max. |
| Schil Materiaal |
PA66 |
| Circulaire Connector Isolatiemateriaal Type |
Laag Brandgevaar Thermoplast |
| Hermetisch Afgesloten |
Ja |
| Ingangsstijl |
Zijde |
| Milieubescherming Type |
Elastomeer Afgedicht, Hermetisch Afgesloten |
| O-ring Materiaal |
Elastomeer Afgedicht, Hermetisch Afgesloten |
| Milieubescherming |
Ja |
| Contact Stroomsterkte (Max) (A) |
15A max. |
| Circulaire Connector Contact Type |
Pin-Socket |
| Connector Montage Type |
Kabelmontage (Vrijhangend) |
| Koppelingsuitlijning Type |
Gekarteld |
| Koppelingsretentie |
Met |
| Draad Maat (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Bedrijfstemperatuurbereik (°C) |
-40 ~105°C |
| IP Waterdichtingsniveau |
IP67 |
| IP Stofdichtingsniveau |
6 |
| UL Vlamvertragendheid Beoordeling |
UL 94V-0 |

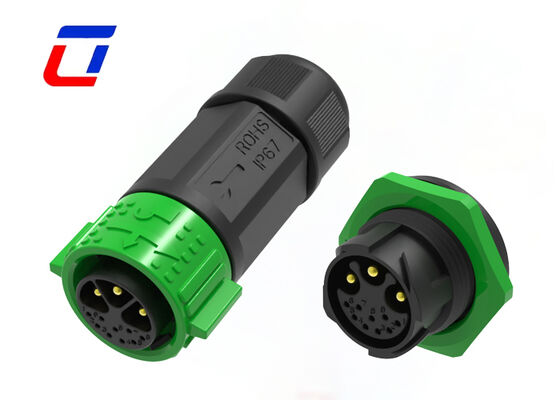

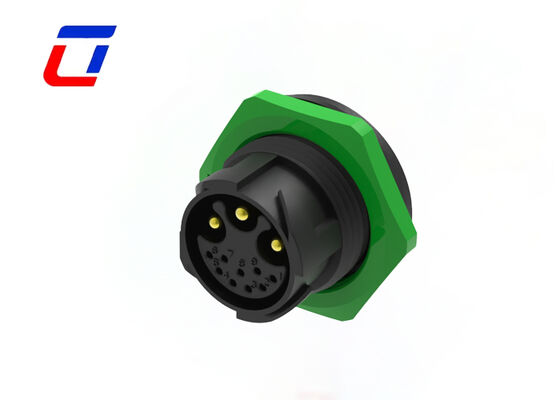

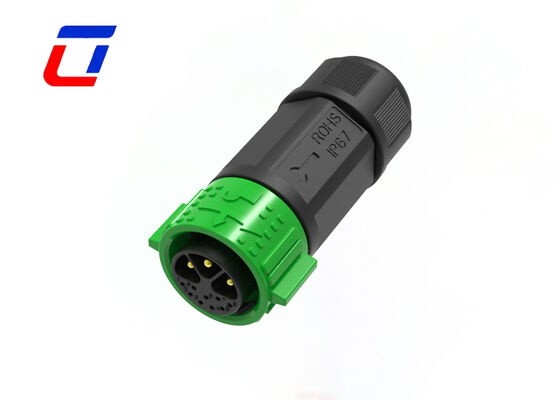

Productafbeeldingen
Veelgestelde Vragen
V1: Hoe kan ik monsters krijgen?
A1: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw gedetailleerde adres laten weten, dan kan ik u onmiddellijk een monster sturen.
V2: Wie is verantwoordelijk voor douaneafhandeling? Verstrekt u de nodige documenten?
A2: Wij zullen volledige douaneafhandelingsdocumenten verstrekken (commerciële factuur, paklijst, vrachtbrief, certificeringsrapporten). Douaneafhandelingskosten en rechten zijn voor rekening van de koper (EXW/FOB-termen). We kunnen helpen met documentvoorbereiding indien nodig.
V3: Is er een korting voor grote hoeveelheden bestellingen?
A3: Ja, wij bieden gelaagde kortingen voor bulkbestellingen. Hoe meer u bestelt, hoe concurrerender de prijs. Informeer ons over uw verwachte hoeveelheid voor een aangepaste offerte.
