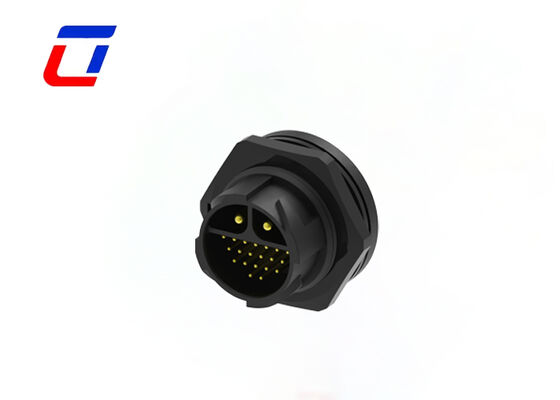

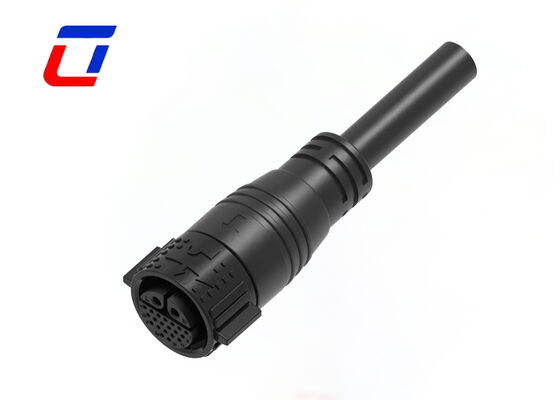

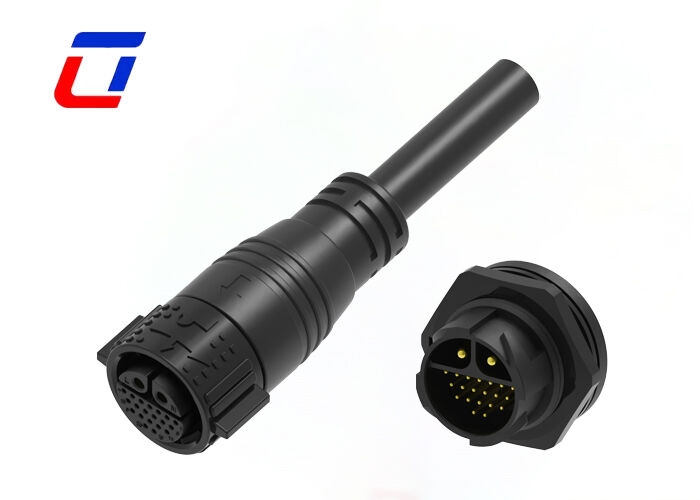

Name: M25 Stroomsignaalconnector 2+20 Pin IP67 20A+5A Draad-naar-printconnector Types
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Multipin connectors waterproof

M25 Stroomsignaalconnector 2+20 Pin IP67 20A+5A Draad-naar-printconnector Types

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	22-pins waterdichte connector	Contactmateriaal:	Messing verguld
Temperatuurbereik:	-40℃~+105℃	Waterdichte beoordeling:	IP67
Sollicitatie:	Zonnepaneel	Kleur:	Rood/Blauw/Groen
Markeren:	M25 Stroomsignaalconnector IP67 , 20+5A Draad-naar-printconnector , Waterdichte Multi-pin Connector

M25 Stroomsignaalconnector 2+20 Pin IP67 20A+5A Draad-naar-printplaat connector

Productoverzicht

Signaal- en stroommulticonnectoren M25 2+20 Pin Waterdicht 300 Volt Draad-naar-printplaat

Belangrijkste kenmerken

Dual-Circuit 2+20 Pin Layout: Twee afzonderlijke circuits met 2 pinnen voor hoogvermogensoverdracht en 20 pinnen voor multi-channel datasignalen
M25 Standaard Interface met Tool-Free Quick Lock: Push-to-lock mechanisme maakt installatie in één seconde mogelijk met automatische trillingsbestendige verbinding
Gecombineerd Stroom & Signaal Ontwerp: Ruimtebesparende integratie elimineert de noodzaak voor afzonderlijke connectoren
Aangepaste Kabelassemblage Oplossingen: Ulinkcon biedt gepersonaliseerde kabelassemblagediensten
Betrouwbare Prestaties in Zware Omgevingen: Uitstekende waterdichte en stofdichte mogelijkheden voor industriële buitenomstandigheden

Toepassingsgebieden

Communicatieapparatuur
Productcoderingsmachines & Inkjetsystemen
Zonnestelsels
Elektrische Stroomapparatuur
Laboratorium Forensische & Pathologie Apparatuur
Zware Machines
Industriële Inkjetapparatuur

Technische specificaties

Elektrische parameters

Aantal polen	22-pins draad-naar-printplaat connector
Stroomsterkte	20A +5A
Spanningsbereik	300VAC max
Duurzaamheidsspanning	2500VAC @ 60 s

Technische parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min)
Gietmateriaal	PA66
Contact/Terminal Materiaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedrijfsparameters

Spanningsbereik	600VAC max
Stroomsterkte	40A max
Min. draadmaat OD	6.5mm ~ 10mm
Max. draadmaat OD	10.5mm ~ 18mm
Max. kabeldoorsnede	0.5mm² ~ 6.0mm²

Productconfiguratie

Productafmetingen

Technische details

Veelgestelde vragen

Wat is de nominale spanning?

De nominale spanning, ook bekend als bedrijfsspanning, is afhankelijk van het isolatiemateriaal van de connector en de afstand tussen de contactmaten. Sommige componenten of apparaten functioneren mogelijk niet correct onder hun nominale spanning.

Hoeveel materialen kunt u leveren?

We bieden verschillende materialen voor connectoren en kabels. Connectoren gebruiken doorgaans PVC/Nylon materiaal, terwijl kabels PVC/Rubber/Siliconen materiaal gebruiken. We kunnen ook materialen selecteren op basis van uw specifieke eisen.

Hoe kan ik mijn zending volgen?

Zodra de goederen zijn verzonden, verstrekken we trackingnummers en links naar logistieke platforms. U kunt de real-time status online volgen of contact opnemen met ons team voor updates.
