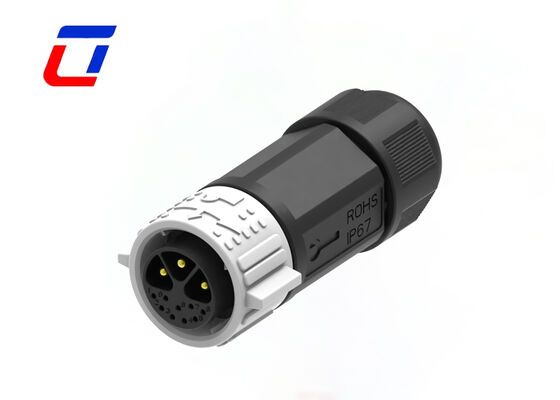

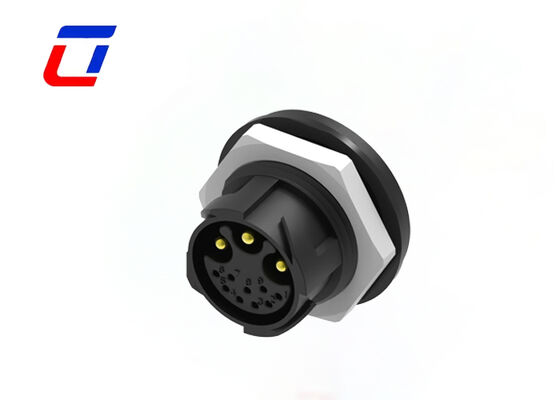

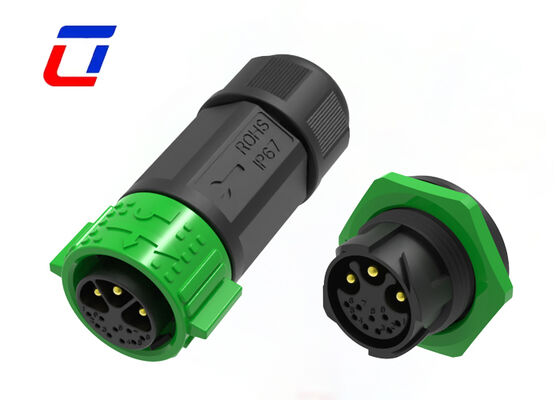

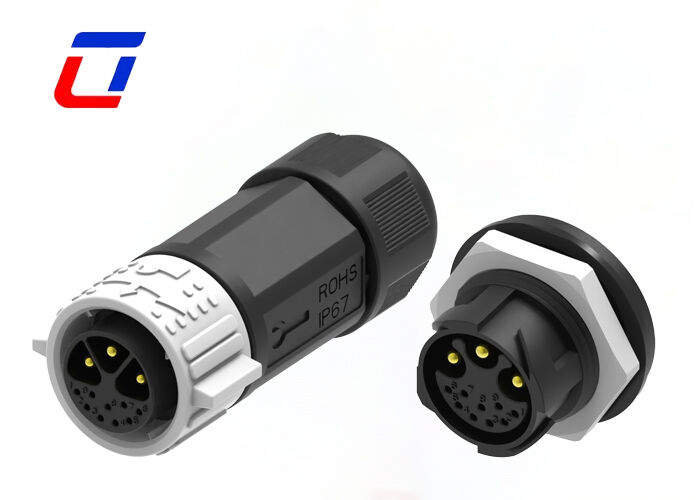

Name: M25 Mannelijke Vrouwelijke Panel Mount Connector Goud bekleed 3+9 Pin Waterdicht Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

M25 Mannelijke Vrouwelijke Panel Mount Connector Goud bekleed 3+9 Pin Waterdicht Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+9-pincode	Waterdichte beoordeling:	IP67
Temperatuurbereik:	-40℃~+105℃	Materiaal:	Nylon
Verbindingsmodus:	Duw slot	Isolatiemateriaal:	PVC
Markeren:	M25 waterdicht paneel bevestigingsconnector , met een diameter van niet meer dan 20 mm , male female waterproof plug socket

Multi-pin connector Typen van 3+9 pin M25 buiten waterdichte connector

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin en 2+20Pin
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 30A+5A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Toepassingssectoren

Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Snelle details van 6PinConnector Man vrouwelijk

1. Belangrijkste specificaties

Hoofdkunst: Het met goud beklede terminalontwerp verbetert de elektrische geleidbaarheid en de anti-oxidatieprestaties, waardoor de levensduur van het product wordt verlengd
Interface Details: M25 dimensie met 3+9 pin multi-pin configuratie, waardoor mannelijke-vrouwelijke paring mogelijk is en compatibel met Panel Mount toepassingen
Elektrische nominale stroom: 30A + 5A nominale stroom, ideaal geschikt voor stroomvoorziening en signaaloverdracht van apparaten met een middenvermogen
Beschermende prestaties: waterdichte constructie zorgt voor betrouwbare werking in ruwe buitenomgevingen, effectief bestand tegen vocht en stof

2. Kernvoordelen van het product

Goudgeplatte terminale voordelen: minimale contactweerstand zorgt voor efficiënte en stabiele elektrische transmissie, met uitstekende anti-oxidatie- en corrosiebestendigheid
Eenvoudige installatie en aanleg: ondersteunt paneelmontage, met mannelijke-vrouwelijke paringsstructuur voor nauwkeurige positionering en moeiteloze montage/demontage
Geïntegreerde multi-pinfunctie: 3+9 pin onafhankelijke schakelingen maken gelijktijdige stroomvoorziening en meerkanaalsignaaloverdracht mogelijk, waardoor een hoge functionele integratie wordt bereikt
Buitenduurzaamheid: Het afdichte waterdichte ontwerp is bestand tegen regen, vocht en stof, waardoor het geschikt is voor langdurig gebruik in de open lucht

3. Toepassingsscenario's

Breed gebruikt in buitenbewakingsapparatuur, buitenverlichtingssystemen en andere scenario's waarvoor een waterdichte voedingsbron buiten nodig is
Geschikt voor industriële automatiseringsproductielijnen, buitentestinstrumenten en andere apparatuur die tegelijkertijd vermogen en meerkanaalsignalen moeten verzenden
Toepasselijk op verschillende verbindingsbehoeften van buitenaf elektrische apparatuur met een middelmatig vermogen waarvoor een paneelmontage en een mannelijke vrouwelijke aanleg vereist zijn

4. Custom Services

Biedt aanpassingsdiensten voor M25 3+9 pin multi-pin connectoren, die kunnen worden aangepast aan de werkelijke installatie afmetingen en kabel specificaties (draad diameter / lengte)
Voor de aanpassing, gedetailleerde gebruiksscenario's en technische parameters moeten worden verstrekt, en een professioneel team zal exclusieve Panel Mount aanpassing oplossing

Kenmerken van het producttype
Verbindingssysteem	Kabel-to-Board
Verzegelbaar	- Ja, dat klopt.
Connector & Contact eindigt op	Draad en kabel
Type cirkelvormige aansluiting	Plug, receptacle
Schelptype	Plastic Shell
Productsoort	Kits voor verbindingen
Configuratie kenmerken
Aantal posities	3+9
Aantal signaalposities	9
Contacten vooraf geladen	- Ja, dat klopt.
Elektrische kenmerken
Werkspanning (VAC)	600V max.
Werkspanning (VDC)	600V max.
Lichaamskenmerken
Schelpenmateriaal	PA66
Type isolatiemateriaal voor cirkelvormige aansluitingen	Thermoplastische stoffen met een laag brandgevaar
Hermetisch afgesloten	- Ja, dat klopt.
Invoerstijl	Zijde
Tipe milieubescherming	Elastomeerverzegeld, hermetisch verzegeld
O-ringmateriaal	Elastomeerverzegeld, hermetisch verzegeld
Bescherming van het milieu	- Ja, dat klopt.
Contactgegevens
Contactstroom (maximaal) (A).	30A + 5A max.
Contacttype van de cirkelvormige aansluiting	Pinnestop
Mechanische bevestiging
Type aansluiting	Kabelmontage (vrijhangend)
Tipe paringsopstelling	- Met sleutel.
Paringsbehoud	Met
Afmetingen
Grootte van de draad (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Gebruiksvoorwaarden
Werktemperatuurbereik (°C)	-40 ~ 105°C
IP waterdichtingsniveau	IP67
IP-stofdichtingsniveau	6
Industriestandaarden
UL ontvlambaarheidsklasse	UL 94V-0

Productie-dimensie

Meer technische details

Veelgestelde vragen

Q1: Hoeveel materialen kunt u leveren?

A1: Er zijn verschillende materialen van connector en kabel, we gebruiken gewoonlijk PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw requirements om het materiaal te kiezen.

Vraag 2:Wat als er kwaliteitsproblemen zijn met de ontvangen goederen?

A2:Wij zullen het probleem verifiëren en oplossingen aanbieden zoals gratis vervanging, reparatie,of gedeeltelijke restitutie op basis van de situatie.

V3:Hoe kies ik de geschikte aansluiting?

A3:Je moet het volgende doen:
* Bevestig de huidige rating en het aantal contacten
* Bevestig assemblage stijl moet pre-kabel of niet.
* Bevestig Kabel meting
* Bevestig kabellengte en materiaal.
