Name: M23 Ronde Kabelconnectoren Plastic 2+1+5 Pins Waterdichte Connector Draad Naar Printplaat
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Price: Onderhandelbaar USD
Availability: InStock

Thuis Producten Multipin connectors waterproof

M23 Ronde Kabelconnectoren Plastic 2+1+5 Pins Waterdichte Connector Draad Naar Printplaat

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M23

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

PIN:	2+1+5-polig	Huidige beoordeling:	50A,15A
Type:	waterdichte aansluiting	Materiaal:	PA66
Diameterbereik:	24-9AWG	Beschermingsniveau:	IP67
Markeren:	M23 waterdichte ronde connector , 2+1+5 pins draad-naar-printplaat connector , plastic multi-pin waterdichte connector

M23 Ronde Kabelconnectoren Plastic 2+1+5 Pin Waterdichte Connector Draad naar Printplaat

Productoverzicht

Deze M23 specificatie connector beschikt over een functionele pinlay-out met 1 pin voor aarding, 2 pinnen voor stroomvoorziening en 5 pinnen voor gegevensoverdracht. Met een IP67 waterdichte classificatie en push-lock structuur, biedt het een zeer betrouwbare verbindingsoplossing voor industriële toepassingen die synchrone overdracht van aarde-, stroom- en datasignalen vereisen.

De connector zorgt voor volledige isolatie tussen verschillende signaaltypen, voorkomt wederzijdse interferentie en biedt een solide basis voor stabiele industriële besturingssystemen. De IP67 classificatie beschermt tegen stof en onderdompeling in water tot 1 meter gedurende 30 minuten, waardoor het geschikt is voor uitdagende industriële omgevingen.

Toepassingsindustrieën

Groeilampen
Communicatietoepassing
Productcodering Machines
Voorraad Productcodering
Inkjet Systemen
Zonne-energiesysteem
Industriële Inkjet Apparatuur
Elektrische Energie Apparatuur
Laboratorium Forensische & Pathologie Apparatuur
Communicatieapparatuur
Zwaar Materieel

Technische Kenmerken

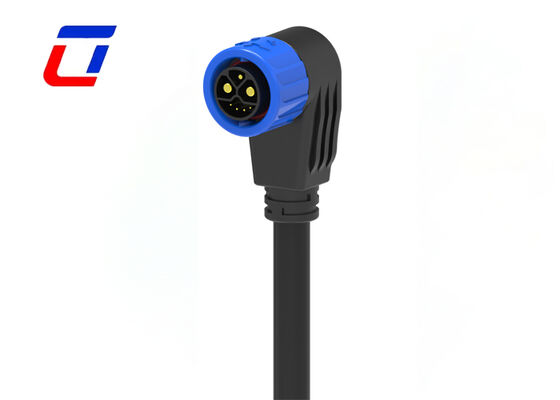

90-Graden Gevormde Structuur, Geschikt voor Nauwe Ruimtes

Voorzien van een 90-graden buigend geïntegreerd ontwerp dat installatieruimte bespaart, ideaal voor krappe ruimtes en apparatuurhoeken. Zorgt voor een correcte kabelgeleiding om schade door draaien en trekken te voorkomen.

2+1+5 Pin Gedeelde Lay-out, Nauwkeurige Overdracht Zonder Interferentie

Afzonderlijk pinontwerp voor stroomcircuits en signaalkanalen maakt synchrone overdracht mogelijk en voorkomt signaalinterferentie. Hooggeleidende metalen pinnen zorgen voor minimale transmissieverliezen.

Push-Lock Ontwerp, Stevige en Handige Verbinding

Eenvoudig push-type vergrendelingsmechanisme vereenvoudigt installatie en onderhoud. Biedt uitstekende schokbestendigheid en antivibratieprestaties voor stabiele verbindingen in veeleisende omgevingen.

Elektrische Parameters

Aantal Polen	8-pins waterdichte connector
Stroomsterkte	50+15A +5Amax.
Spanningswaarde	300VAC max
Duurzaamheid Spanning	1500VAC @ 60 s.

Technische Parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP Klasse	IP67 (1m / 30min) bij gekoppeld
Gietmateriaal	PA66
Contact/Terminal Materiaal	Vergulde Messing
Afdichtingsmateriaal	Siliconen

Operationele Parameters

Spanningswaarde	600VAC max
Stroomsterkte	50A max
Min. Draaddiameter OD	3.0mm ~ 6.0mm
Max. Draaddiameter OD	8.0mm ~ 16.0mm
Max. Kabeldoorsnede	0.5mm² ~ 10.0mm²
