Name: 3+4-pins M19 mannelijke naar vrouwelijke draadconnector, snelsluiting, waterdicht voor buiten
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten waterdichte kabelschakelaar

3+4-pins M19 mannelijke naar vrouwelijke draadconnector, snelsluiting, waterdicht voor buiten

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Nominale spanning:	300V	Huidige beoordeling:	15+5A
Connectortype:	Snelle connector	Pin:	3+4Pin
Materiaal:	Nylon	Vlambestendige beoordeling:	UL94-V0
Markeren:	M19 waterdichte draadverbinding , snelsluiting kabelconnector , 3+4-pins connector voor buiten

Outdoor waterdichte connector M19 3+4 Pin IP67 waterdichte connector draad naar printplaat

Korte beschrijving

De 3 voedingspinnen zijn vervaardigd van een hooggeleidende koperlegering, met een capaciteit van maximaal 15A per pin - volledig voldoend aan de voedingsvereisten van apparaten met een gemiddeld vermogen. Ondertussen gebruiken de 4 signaalpinnen een differentiële signaalconfiguratie om de anti-interferentieprestaties te verbeteren, waardoor ze zeer geschikt zijn voor toepassingsscenario's zoals het verzamelen van sensorgegevens en feedback over de status van apparatuur. De connector voldoet aan de industriële standaard pin-afstand en zorgt zo voor een precieze uitlijning met de PCB-board pads, waardoor soldeermissers tijdens de montage tot een minimum worden beperkt.

Uitgerust met een dubbele waterdichte structuur die "behuizingsafdichtring + pin-afdichtingshuls" combineert, bereikt de connector een betrouwbare bescherming tegen het binnendringen van stof. De behuizing is vervaardigd van UV-bestendig, versterkt PA66-materiaal, dat de structurele integriteit behoudt, zelfs onder extreme temperatuuromstandigheden variërend van -40℃ tot 105℃. Dit robuuste ontwerp stelt de connector in staat zich aan te passen aan zware buitenwerkomgevingen zoals hevige regenval, zandstormen en blootstelling aan hoge temperaturen.

De pinnen worden geproduceerd via een geïntegreerd stempelproces en zijn voorzien van een vergulding met een dikte van niet minder dan 1,5µm. Deze combinatie vermindert effectief de contactweerstand tot ≤5mΩ, waardoor de risico's op stroomverlies en warmteontwikkeling worden verlaagd. Met een levensduur van meer dan 10.000 cycli vertonen de board-end pinnen van de connector een uitstekende buigweerstand, bestand tegen kleine trillingen en schokken tijdens het transport en de installatie van apparatuur, waardoor een operationele stabiliteit op lange termijn wordt gegarandeerd.

Belangrijkste kenmerken

Snelvergrendelingssysteem
Meerdere kernopties: 2Pin, 3Pin, 4Pin, 5Pin voor stroom
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerde stroomsignalen
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor signaal beschikbaar
Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte van 20A voor langdurig werken
Kabelmontageservice ondersteund, welkom om aan te passen
OEM/ODM welkom

Elektrische parameters
Aantal polen3+4Pin	Stroomsterkte
15A max	Spanningsbereik
600VAC max	Duurzaamheidsspanning
1500VAC @ 60 s.	Technische parameters

Contactweerstand
10 mΩ max	Isolatiestructuur
500 MΩ bij 500VDC	Bedrijfstemperatuur
-40°C ~ +105°C	IP-klasse
IP67 (1m / 30min) bij aansluiting	Vormmateriaal
PA66	Contact-/klemmenmateriaal
Verguld messing	Afdichtingsmateriaal
Siliconen	Toepassingsgebieden

Groeilampen

Communicatietoepassing
product coderingsmachines
inventaris productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Laboratorium forensische en pathologie apparatuur
Communicatieapparatuur
Zware machines
Bedrijfsparameters

Spanningsbereik
600VAC max	Stroomsterkte
15A max	Min. draadmaat OD
3,0 mm ~ 6,0 mm	Max. draadmaat OD
8,0 mm ~ 10,0 mm	Max. kabeldoorsnede
0,5 mm	2^{Ontwerpschets}2^{Ontwerpschets}

FAQ

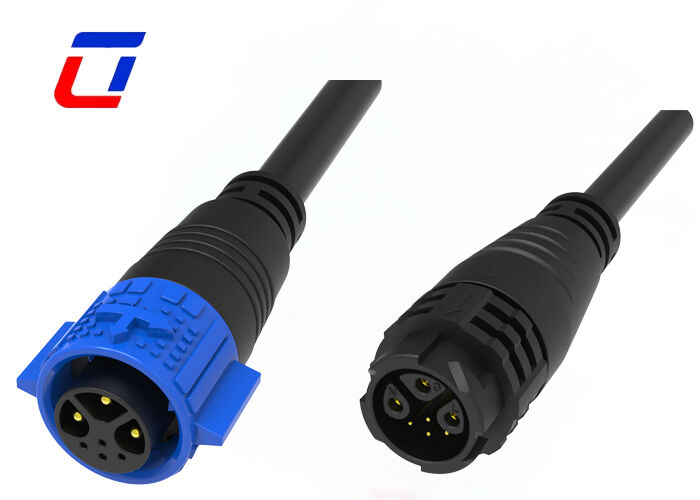

3+4-pins M19 mannelijke naar vrouwelijke draadconnector, snelsluiting, waterdicht voor buiten 0

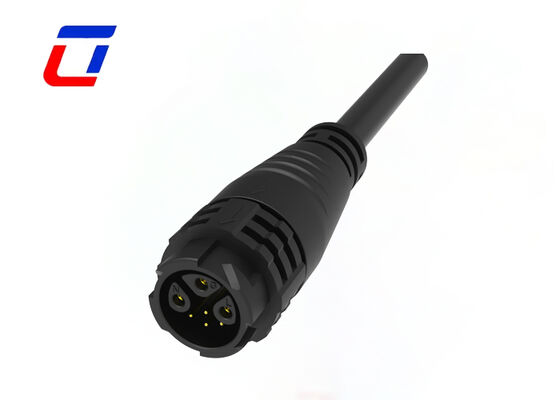

3+4-pins M19 mannelijke naar vrouwelijke draadconnector, snelsluiting, waterdicht voor buiten 2

1. V: Bent u een fabriek of handelsonderneming?

A: Wij zijn een fabriek. Gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
2. Accepteert u andere betalingsvaluta's naast USD?

A:
Onze standaardvaluta is USD, maar we kunnen ook EUR, GBP of andere belangrijke valuta's accepteren. Bevestig de wisselkoers met ons verkoopteam bij het plaatsen van de bestelling. 3. V: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw detailadres laten weten, dan kan ik u direct een monster sturen.

4. V: Hoeveel materialen kunt u leveren?

A: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal om connector te produceren, PVC/Rubber/Siliconen materiaal werd gebruikt in kabel. Natuurlijk kunnen we ook volgens uw vereisten het materiaal kiezen.
