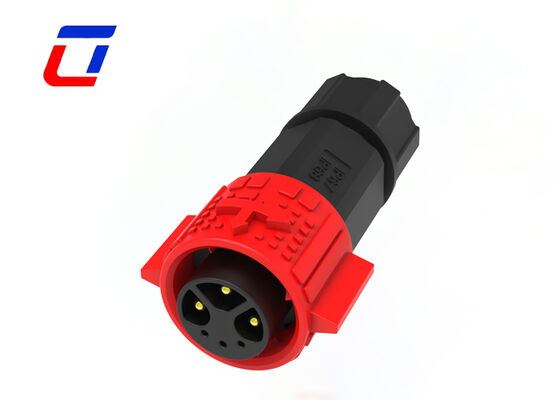

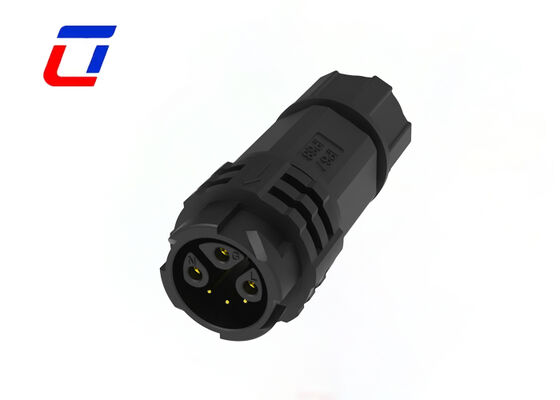

Name: 3+3 Multi-Pin Electrical Connectors M19 Quick Connect Waterdicht Circulair Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte cirkelvormige aansluiting

3+3 Multi-Pin Electrical Connectors M19 Quick Connect Waterdicht Circulair Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+3PIN	Waterdichte beoordeling:	IP67
Huidig:	15A	Beschermingsniveau:	IP67
Vlambestendige beoordeling:	UL94-V0	Contactmateriaal:	Messing verguld
Markeren:	M19 waterdichte cirkelvormige aansluiting , 3+3 pin snel aansluitend elektrisch connector , waterdichte cirkelvormige connector met meerdere pinnen

Waterdicht draad-aan-draad connector M19 3+3 Pin 15A Quick Connector

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

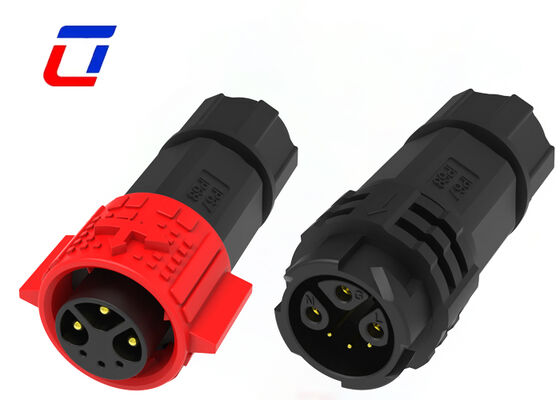

Snelle details van 3+3PinConnector Man vrouwelijk

De 3-pinnige hoofdaandrijvingspins zijn vervaardigd van een grote doorsnede vergulde koperen legering, a specialized design engineered to efficiently carry 15A high current while minimizing heat loss during power transmission—ensuring stable and efficient power delivery even under continuous high-load operationAls aanvulling hierop zijn de 3-pins hulppins bestemd voor de signaaloverdracht, met een onafhankelijke afschermingsstructuur die vermogenshinder effectief isoleert van signaalpaden.Dit geïntegreerde ontwerp voldoet uitstekend aan de vereisten van de gecombineerde verbinding "power + signal" van apparaten zoals industriële sensoren en controllers, waardoor de moeizame installatie van afzonderlijke stroom- en signaalconnectoren wordt geëlimineerd en het totale bedradingssysteem wordt vereenvoudigd.

Specifiek geoptimaliseerd voor de operationele behoeften van apparatuur met een middenvermogen, beschikken de aandrijflijnen over een contactweerstand van ≤ 3 mΩ, waardoor minimaal energieverlies tijdens de stroomoverdracht wordt gewaarborgd.met een vermogen van meer dan 50 W,, waardoor de weerstand van de pen tegen mechanische vermoeidheid die wordt veroorzaakt door thermische uitbreiding en samentrekking of trillingen tijdens langdurig gebruik met een hoge stroom aanzienlijk wordt verhoogd,het voorkomen van pin vervorming en het waarborgen van een consistente prestaties.

De overeenkomstige krimpterminals worden behandeld met een hoge temperatuur, een proces dat de ductiliteit en verbindingsbetrouwbaarheid van de terminal verhoogt.Deze behandeling zorgt voor een strakke, een laag weerstandsverbinding, waardoor het risico op verwarming van de gewrichten door slecht contact effectief wordt verminderd en de algehele veiligheid en stabiliteit van de elektrische verbinding verder wordt verbeterd.

Kenmerken van het producttype
Verbindingssysteem	Cable-to-Cable
Verzegelbaar	- Ja, dat klopt.
Connector & Contact eindigt op	Draad en kabel
Type cirkelvormige aansluiting	Plug, receptacle
Schelptype	Plastic Shell
Productsoort	Kits voor verbindingen
Configuratie kenmerken
Aantal posities	3+3
Aantal signaalposities	3
Contacten vooraf geladen	- Ja, dat klopt.
Elektrische kenmerken
Werkspanning (VAC)	600V max.
Werkspanning (VDC)	600V max.
Lichaamskenmerken
Schelpenmateriaal	PA66
Type isolatiemateriaal voor cirkelvormige aansluitingen	Thermoplastische stoffen met een laag brandgevaar
Hermetisch afgesloten	- Ja, dat klopt.
Invoerstijl	Zijde
Tipe milieubescherming	Elastomeerverzegeld, hermetisch verzegeld
O-ringmateriaal	Elastomeerverzegeld, hermetisch verzegeld
Bescherming van het milieu	- Ja, dat klopt.
Contactgegevens
Contactstroom (maximaal) (A).	Maximaal 15A.
Contacttype van de cirkelvormige aansluiting	Pinnestop
Mechanische bevestiging
Type aansluiting	Kabelmontage (vrijhangend)
Tipe paringsopstelling	- Met sleutel.
Paringsbehoud	Met
Afmetingen
Grootte van de draad (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Gebruiksvoorwaarden
Werktemperatuurbereik (°C)	-40 ~ 105°C
IP waterdichtingsniveau	IP67
IP-stofdichtingsniveau	6
Industriestandaarden
UL ontvlambaarheidsklasse	UL 94V-0

Toepassingssectoren

Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Productie-dimensie

Meer technische details

3+3 Multi-Pin Electrical Connectors M19 Quick Connect Waterdicht Circulair Connector 2

Veelgestelde vragen

V1:Wat is de nominale spanning?

A1:Nummerspanning, ook wel werkspanning genoemd, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de connector, de afstand tussen de contactgrootte.Sommige onderdelen of toestellen met een nominale spanning die lager is dan de nominale spanning kunnen niet volledig aan hun functies voldoen..

Vraag 2:Wie is verantwoordelijk voor de inklaring?

A2:Wij leveren volledige douane-informatie (handelsfactuur, verpakkingslijst, vrachtbrief, certificeringsrapporten).De douanerechten en rechten worden door de koper gedragen (EXW/FOB)We kunnen u helpen met het opstellen van documenten indien nodig.

V3:Hoeveel materialen kunt u leveren?

A3:Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw requirements om het materiaal te kiezen.
