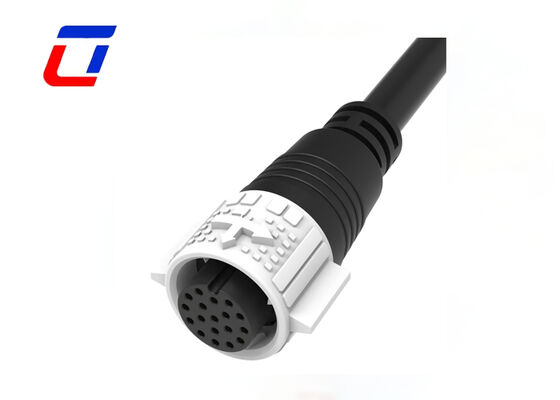

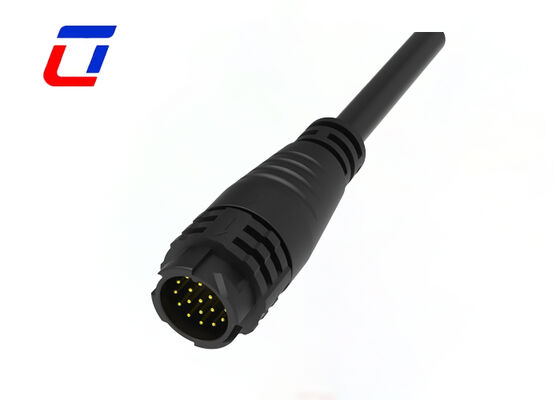

Name: 18 pin draad-op-draad aansluitingen CE M19 waterdicht Messing goudgeplatte aansluiting
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte LEIDENE Schakelaar

18 pin draad-op-draad aansluitingen CE M19 waterdicht Messing goudgeplatte aansluiting

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Huidige beoordeling:	5A	Nominale spanning:	300V
Materiaal:	Nylon	Kleur:	Blauw Wit Rood Geel
Vlambestendige beoordeling:	UL94-V0	Functie:	Waterdicht/stofdicht/zandbestendig
Markeren:	18 pin waterdicht draadverbinding , M19 koperen vergulde aansluiting , CE-waterdichte LED-stop

18-pins Ronde Connector M19 Draad-naar-draad Buiten Quick Lock Elektrische Connectoren

Korte beschrijving

18-pins High-Density Connectiviteit

Uitgerust met 18 precisie-bewerkte, uitlijningsgeoptimaliseerde pinnen, levert deze connector gelijktijdige transmissie van multi-channel stroom- en signaalkringen binnen een compacte M19-voetafdruk. De high-density architectuur maakt de noodzaak voor meerdere afzonderlijke connectoren overbodig, waardoor de installatieruimte drastisch wordt verminderd en de bedradingscomplexiteit in ingewikkelde elektrische buitenconfiguraties wordt gestroomlijnd.

Buiten-geclassificeerde Omgevingsafdichting

Vervaardigd met een hermetisch afgesloten behuizing en hoogwaardige weerbestendige materialen, bereikt de connector een IP67-beschermingsgraad. Het biedt robuuste bescherming tegen regen, sneeuw, stofophoping, UV-degradatie en extreme temperatuurschommelingen, waardoor onwrikbare prestaties worden gegarandeerd in zware buitenomgevingen, waaronder landschapstuinen, bouwzones en infrastructuur langs de weg.

Gereedschapsvrij Quick-Lock Koppelsysteem

Geïntegreerd met een one-step quick-lock mechanisme, maakt de connector gereedschapsvrije koppel- en ontkoppelbewerkingen mogelijk. Een simpele push-and-latch actie creëert een veilige vergrendeling tussen mannelijke en vrouwelijke helften, waardoor onbedoelde ontkoppelingen veroorzaakt door wind, trillingen of menselijke fouten effectief worden voorkomen. Dit ontwerp vermindert ook de installatietijd met tot wel 50% in vergelijking met conventionele schroefconnectoren.

Betrouwbare Draad-naar-draad Terminatie

Geoptimaliseerd voor draad-naar-draad toepassingen, biedt de connector flexibele terminatie-opties van krimpen of solderen (door de gebruiker te selecteren), waardoor robuust elektrisch contact en superieure geleidbaarheid worden gegarandeerd. De contactpinnen zijn gemaakt van vergulde koperlegering, wat de contactweerstand minimaliseert en oxidatie remt - zelfs in de hoge vochtigheidsomstandigheden die typisch zijn voor buitentoepassingen.

Belangrijkste kenmerken

Push lock quick release systeem
Multic-core opties: 2Pin,3Pin,4Pin,5Pin voor Stroom
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin en 2+20Pin voor gecombineerde stroomsignalen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor signaal beschikbaar
Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte van 5A voor langdurig werken
Kabelassemblageservice ondersteund, welkom om te customizen
OEM/ODM welkom

Toepassingsgebieden

Groeilampen
Communicatietoepassing
product coderingsmachines
inventaris productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Laboratorium forensische en pathologie apparatuur
Communicatieapparatuur
Zware machines

Elektrische parameters
Aantal polen18Pin	Stroomsterkte
5A max	Spanningsbereik
300VAC max	Stroomsterkte
1500VAC @ 60 s.	Technische parameters

Contactweerstand
10 mΩ max	Isolatiestructuur
500 MΩ bij 500VDC	Bedrijfstemperatuur
-40°C ~ +105°C	IP-klasse
IP67 (1m / 30min) bij gekoppeld	Vormmateriaal
PA66	Contact/Terminal Materiaal
Verguld messing	Afdichtingsmateriaal
Siliconen	Bedrijfsparameters

Spanningsbereik
300VAC max	Stroomsterkte
5A max	Min. draadmaat OD
3.0mm ~ 6.0mm	Max. draadmaat OD
8.0mm ~ 10.0mm	Max. kabeldoorsnede
0.5mm	2^{Ontwerp schets}2^{Ontwerp schets}

FAQ

1. V: Bent u een fabriek of handelsonderneming?

A: Wij zijn een fabriek. Gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
2. V: Hoe koop ik uw producten?

A: U moet het volgende doen:
* Bevestig de stroomsterkte en het aantal contacten
* Bevestig de montagestijl
* Bevestig de kabeldraaddikte
* Bevestig de kabellengte en het materiaal.
3. V: Hoeveel materialen kunt u leveren?

A: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal om connector te produceren, PVC/Rubber/Siliconen materiaal werd gebruikt in kabel. Natuurlijk kunnen we ook volgens uw eisen het materiaal kiezen.
