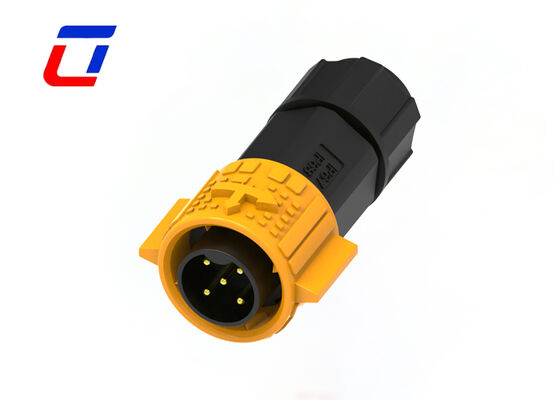

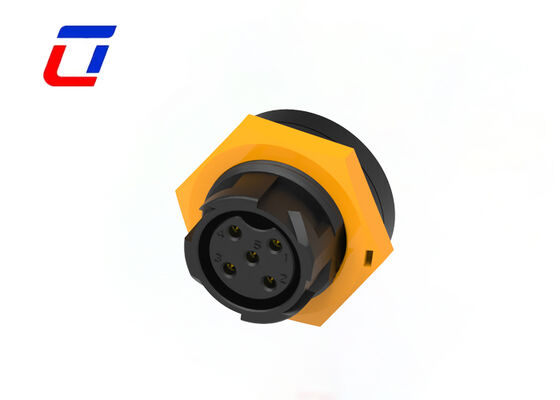

Name: 5-pins elektrische mannelijke en vrouwelijke connectoren M19, hoge stroom draad-naar-printplaat connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten ip67 waterdichte aansluiting

5-pins elektrische mannelijke en vrouwelijke connectoren M19, hoge stroom draad-naar-printplaat connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1. Plastic zak; 2. Karton; 3. Volgens de eisen van de klant
Levertijd:	3 ~ 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100.000 paar maandelijks

Contact

Gedetailleerde productomschrijving

Nominale spanning:	300V	Pin:	5Pin
Vlambestendige beoordeling:	UL94-V0	Bedrijfstemperatuur:	-40℃~+105℃
Materiaal:	Nylon	Kleur:	Wit/Blauw/Zwart/Rood
Markeren:	5-pins M19 waterdichte connector , Hoogstroomdraad-aan-bordconnector , IP67 mannelijke en vrouwelijke elektrische connector

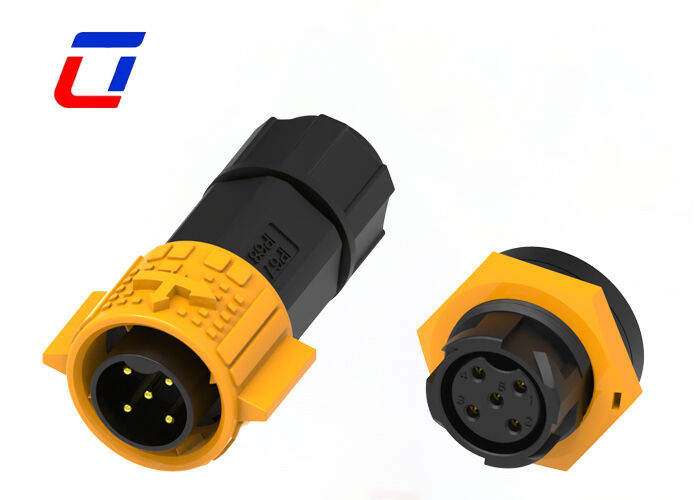

5 pin cirkelvormige M19 PA66 300V waterdichte connector van man tot vrouw

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Een snelle beschrijving

Gebouwd van robuust PA66 engineering plastic, deze M19 5-pin cirkelvormige connector maakt 300V hoogspanning stroomtoevoer mogelijk.met betrouwbare waterdichte prestatiesDe PA66-behuizing heeft weerbestendige en anti-veroudering eigenschappen.terwijl de soepele aansluit-en-ontkoppeling van de mannelijke en vrouwelijke uiteinden een perfect evenwicht schept tussen veiligheid en bruikbaarheid.

De prestaties zijn geoptimaliseerd voor hoge spanning en milieubescherming: koperen contacten met een hoge geleidbaarheid minimaliseren het verlies van transmissie,met een spanning van 300 V die de compatibiliteit met hoogspanningsapparatuur garandeertDe PA66-behuizing biedt ook hoge temperatuur- en corrosiebestendigheid, die, in combinatie met versterkte isolatie, het vermogen van de behuizing om de lucht te isoleren, verbetert.biedt dubbele bescherming tegen hoogspanningsgevaren vanuit zowel materiaal- als structuurperspectief.

De op de gebruiker gerichte man-vrouw structuur heeft de volgende kenmerken: standaard M19 afmetingen met onfeilbare uitlijning om foutieve invoeging te voorkomen; een breed werktemperatuurbereik van -40°C tot 105°C voor de PA66 behuizing,zich aan te passen aan harde omgevingen; en staart compatibiliteit met 0,5-2,5 mm2 draden, het integreren van afdichting en vergrendeling functies om de verbinding betrouwbaarheid te verbeteren.

Ideaal voor industriële besturingssystemen, hoogspanningsverlichting en buitentestapparatuur, dit connector's PA66 materiaal is uitstekend in complexe werkomstandigheden.Het mannelijk-vrouwelijke snel aansluitend ontwerp stroomlijnt installatie- en onderhoudsprocessen, waardoor een stabiele stroomvoorziening in hoogspanningsomgevingen kan worden gegarandeerd.

Elektrische parameters
Nomber van Polen	5Pin
Huidige rating	20A max.
Standaardspanning	300VAC max.
Duurzaamheidsspanning	1000VAC @ 60 s.

Technische parameters
Contactweerstand	10 mΩ max.
Isolatie structuur	500 MΩ bij 500VDC
Werktemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Schimmelmateriaal	PA66
Contact/eindmateriaal	Goudgeplatte koper
Gezegelmateriaal	Silicaat

Operatieparameters
Standaardspanning	600VAC max
Huidige rating	maximaal 15A
Min Draadgrootte	3.0 mm ~ 6.0 mm
Maximale draadgrootte	8.0 mm ~ 10.0 mm
Max.Kabelafmeting	0.5 mm²~ 2,5 mm²

Toepassingssectoren

Groeilampen
Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Ontwerpschets

Veelgestelde vragen

1V:Accepteert u andere betaalvaluta's dan USD?

A: Onze standaardvaluta is USD, maar we kunnen ook EUR, GBP of andere belangrijke valuta's accepteren.

2V:Zijn uw producten gecertificeerd?
A:Al onze producten zijn gecertificeerd volgens RoHS, CE en andere internationale normen. Specifieke certificeringen (bijv. FCC, UL) kunnen op verzoek worden verstrekt op basis van uw doelmarkt.

3V: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt me uw koeriernummer en uw adres laten weten, dan kan ik u meteen een monster sturen.

4Q: Bent u een fabriek of handelsonderneming?
A: We zijn een fabriek, gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China
