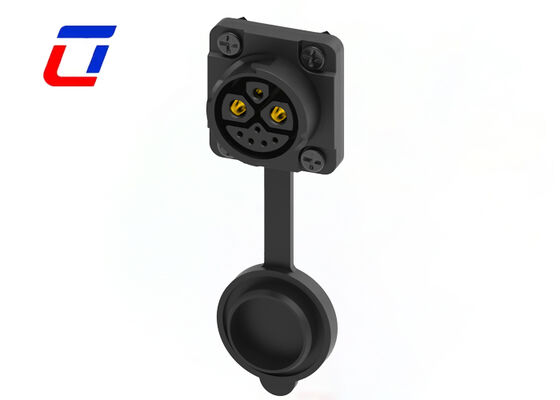

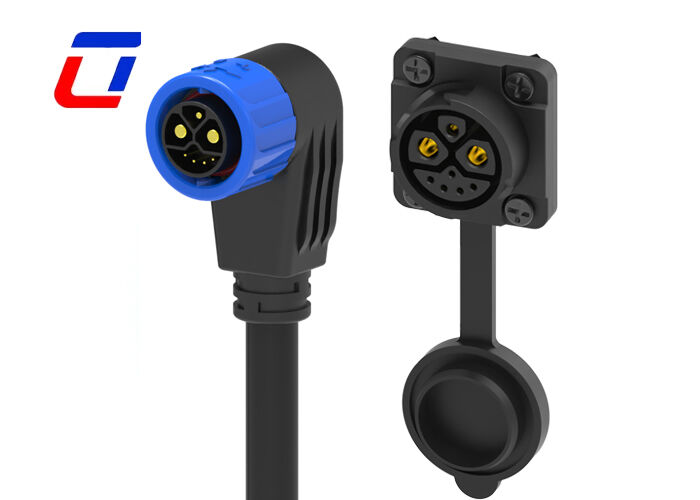

Name: M23 90 graden gegoten kabelconnectoren 2+1+5 pins Push Lock waterdichte connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Price: Onderhandelbaar USD
Availability: InStock

Thuis Producten Multipin connectors waterproof

M23 90 graden gegoten kabelconnectoren 2+1+5 pins Push Lock waterdichte connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M23

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1.Plastic zak;2. karton;3.Volgens de eisen van de klant
Levertijd:	3 tot 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union
Levering vermogen:	100000 paren Montly

Contact

Gedetailleerde productomschrijving

PIN:	2+1+5-polig	Huidige beoordeling:	50A,15A
Type:	waterdichte aansluiting	Materiaal:	PA66
Diameterbereik:	24-9AWG	Kleur:	Blauw
Markeren:	M23 90 graden waterdicht aansluiting , 2+1+5 pin push-lock aansluiting , waterdichte multi-pin aansluiting

1 Aarding 2 Voeding 5 Data M23 IP67 Waterdichte Connector Push Locking

Productoverzicht

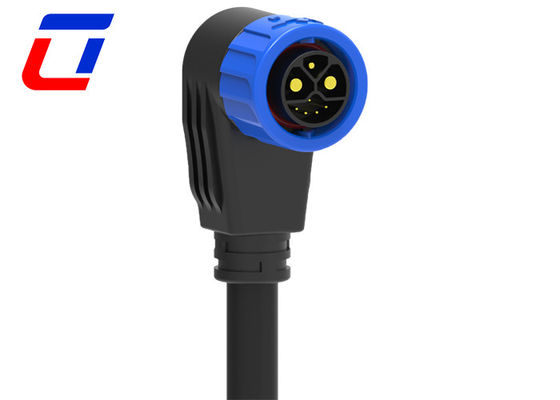

Dit product is een M23 90-graden gegoten kabelconnector, met een 2+1+5-pins aparte pinlay-out, uitgerust met een push-lock structuur en waterdicht ontwerp. Het product wordt vervaardigd door middel van een geïntegreerd gietproces, wat zorgt voor een stevige verbinding tussen de kabel en de connector. Het 90-graden buigontwerp is geschikt voor krappe installatieruimtes, waardoor nauwkeurige gesegmenteerde transmissie van stroom en signalen mogelijk is. Het wordt veel gebruikt in industriële automatiseringsapparatuur, CNC-werktuigmachines, sensoren, buitenbewakingsapparatuur en andere scenario's, en biedt een stabiele en betrouwbare waterdichte oplossing voor circuitverbindingen in complexe installatieomgevingen.

Toepassingsindustrieën

Groeilampen
Communicatietoepassing
Productcodeermachines
Voorraadproductcodering
Inkjet Systemen
Zonnestelsel
Industriële Inkjet Apparatuur
Elektrische Energie Apparatuur
Laboratorium Forensische & Pathologie Apparatuur
Communicatieapparatuur
Zware Machines

Technische Kenmerken

90-Graden Gegoten Structuur, Geschikt voor Krappe Ruimtes: Adopteert een 90-graden buigend geïntegreerd gietontwerp, dat effectief installatieruimte bespaart en bijzonder geschikt is voor installatie in krappe gebieden zoals binnen apparatuur en hoeken; de precieze giethoek zorgt voor een regelmatige kabelgeleiding, voorkomt schade veroorzaakt door kabelverdraaiing en -trekking, en verbetert de rationaliteit en esthetiek van de verbindingslay-out.

2+1+5 Pin Gesegmenteerde Lay-out, Nauwkeurige Transmissie Zonder Interferentie: Gebruikt een 2-pins + 1-pins + 5-pins aparte pinontwerp, die respectievelijk overeenkomen met verschillende stroomcircuits en signaalkanalen, waardoor synchrone en nauwkeurige transmissie van voeding en meerdere signalen wordt gerealiseerd, en interferentie tussen verschillende soorten signalen volledig wordt vermeden; de pinnen zijn gemaakt van hooggeleidend metaalmateriaal met lage contactweerstand en laag transmissieverlies, wat zorgt voor een stabiele werking van de apparatuur.

Push-Lock Ontwerp, Stevige en Handige Verbinding: Uitgerust met een handige push-type vergrendelingsstructuur, is het in- en uitpluggen eenvoudig, en vergrendelen of ontgrendelen kan met een lichte druk worden voltooid, wat de installatie- en onderhoudsefficiëntie aanzienlijk verbetert; na vergrendeling is de pasvorm strak, met uitstekende schokbestendigheid en anti-valprestaties, die effectief trillingen en externe trekkrachten tijdens de werking van de apparatuur kunnen weerstaan, waardoor een continue en stabiele verbinding wordt gegarandeerd.

Elektrische Parameters

Aantal Polen	8-pins waterdichte connector
Stroomsterkte	50+15A +5Amax.
Spanningswaarde	300VAC max
Duurzaamheidspanning	1500VAC @ 60 s.

Technische Parameters

Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP Klasse	IP67 (1m / 30min) wanneer gekoppeld
Gietmateriaal	PA66
Contact/Terminal Materiaal	Vergulde Messing
Afdichtingsmateriaal	Silicone

Operationele Parameters

Spanningswaarde	600VAC max
Stroomsterkte	50A max
Min. Draaddiameter OD	3.0mm ~ 6.0mm
Max. Draaddiameter OD	8.0mm ~ 16.0mm
Max. Kabeldoorsnede	0.5mm² ~ 10.0mm²

Veelgestelde Vragen

V1: Bent u een fabriek of handelsonderneming?

A: Wij zijn een fabriek. Gevestigd in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

V2: Kan ik een aangepast label hebben?

A: Ja, natuurlijk, u kunt uw eigen private label en verpakking maken, als u de verpakking wilt ontwerpen, hebben we ook een professionele ontwerper om u van dienst te zijn.

V3: Welke betaalmethoden accepteert u?

A: We ondersteunen gangbare internationale betaalmethoden: T/T (Telegraphic Transfer), L/C (Letter of Credit), PayPal en West Union. Voor grote bestellingen is 30% aanbetaling + 70% saldo vóór verzending onze standaardvoorwaarde.

V4: Hoeveel materialen kunt u leveren?

A: Er zijn verschillende materialen voor de connector en de kabel, we gebruiken meestal PVC/Nylon materiaal om de connector te produceren, PVC/Rubber/Silicone materiaal werd gebruikt in de kabel. Natuurlijk kunnen we ook volgens uw vereisten het materiaal kiezen.
