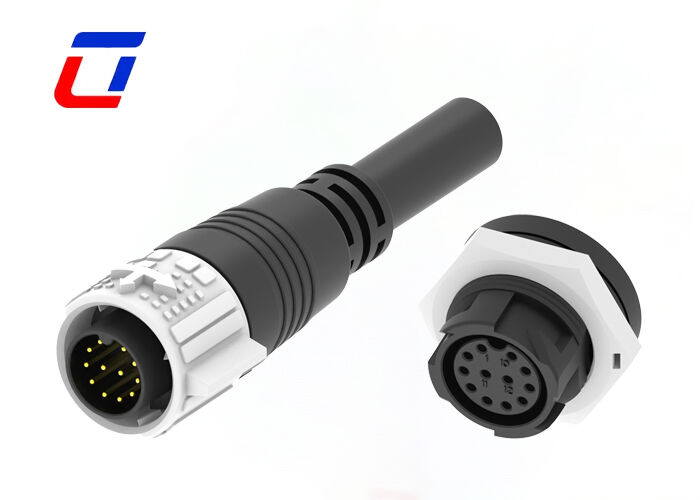

Waterdichte stekker en contactdoos 12-pins IP67 M19 ronde connectoren
Korte beschrijving
Deze modelconnectoren zijn gespecialiseerd voor diverse stroomtoepassingen, met een eenvoudig bedieningsontwerp in een push-vergrendelingssysteem, slechts een seconde nodig om in te steken, waarna deze automatisch vergrendelt.
In dit model connector is de combinatie van stroom en signaal in één set steeds populairder geworden voor veel apparaten, wat de perfecte oplossing biedt voor de gescheiden toepassing van stroom- en signaalconnectoren, vooral voor toepassingen met beperkte ruimte.
Kabelassemblage beschikbaar voor multi-pin connectoren wordt ondersteund in Ulinkcon, deel uw kabelverzoek in detail, aangepaste service beschikbaar.

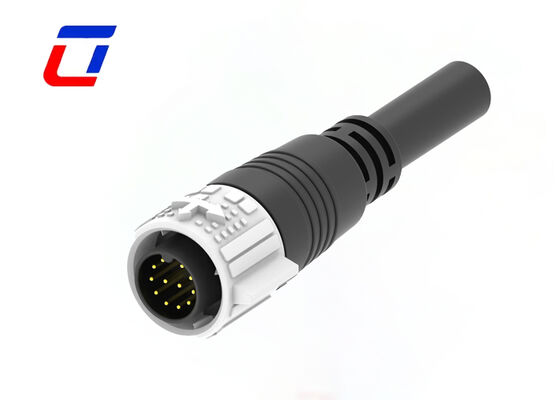

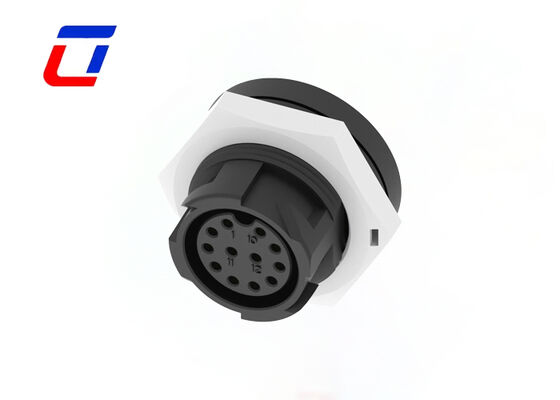

Kernspecificaties & Adaptatieontwerp: Beschikt over een 12-pins precisie-pinconfiguratie, geoptimaliseerd voor signaal- en stroomoverdracht in scenario's met lage stroomsterkte, waardoor een stabiele stroomvoorziening en signaalintegriteit worden gegarandeerd voor apparatuur met een laag stroomverbruik; maakt gebruik van een M19 standaard ronde interface, die fungeert als een mannelijke stekker die nauwkeurig past op 12-pins contactdozen met precieze insteekuitlijning, lage contactimpedantie, compatibel met kabelspecificaties van diverse apparatuur met lage stroomsterkte, waardoor efficiënte en soepele installatie en koppeling mogelijk is.
IP67 Waterdichte Bescherming: Uitgerust met IP67 waterdichte en stofdichte prestaties op hoog niveau, met een dubbel beschermingsontwerp van geïntegreerde afgedichte behuizing en hoogwaardige waterdichte rubberen ring. Het kan effectief bestand zijn tegen regen, spatwater en stofindringing, en zelfs normaal werken in scenario's met kortstondige wateronderdompeling, waardoor het risico op kortsluiting in scenario's met lage stroomsterkte volledig wordt geëlimineerd en een stabiele werking van de apparatuur in complexe omgevingen wordt gegarandeerd.
Exclusieve Adaptatie voor Lage Stroomsterkte: Past nauwkeurig bij de vereisten voor transmissie met lage stroomsterkte, en het circuitontwerp optimaliseert het verlies van laag stroomverbruik, geschikt voor stroomvoorziening en signaaloverdracht van diverse elektronische apparatuur met laag vermogen; de pinnen gebruiken een precisiegeleidingsontwerp, waardoor slecht contact in scenario's met lage stroomsterkte effectief wordt vermeden en de transmissiebetrouwbaarheid wordt verbeterd.
Zeer Betrouwbaar Materiaal & Vakmanschap: De behuizing is gemaakt van hoog-isolatie technisch plastic, met uitstekende corrosiebestendigheid en slagvastheid, terwijl de elektrische isolatieveiligheid wordt gewaarborgd; de pinnen zijn vertind voor anti-oxidatiebehandeling, waardoor de contactweerstand wordt verminderd, de geleidende stabiliteit en levensduur worden verbeterd en wordt aangepast aan de behoeften van langdurige stabiele werking van apparatuur met lage stroomsterkte.
Brede Toepassingsscenario's: Specifiek ontworpen voor apparatuur met lage stroomsterkte, wordt veel gebruikt in verbindingsscenario's zoals kleine sensoren, draagbare elektronische apparatuur, bewakingsapparatuur met laag vermogen voor buiten, slimme componenten met laag vermogen voor thuis en medische hulpapparatuur met lage stroomsterkte. Het is vooral geschikt voor de verbindingsbehoeften van apparatuur met lage stroomsterkte in buiten- of vochtige omgevingen die waterdichte bescherming vereisen.
Veiligheids- en Gemakfuncties: Voldoet aan de elektrische veiligheidsnormen voor lage spanning en lage stroomsterkte, met uitstekende isolatieprestaties, waardoor het risico op elektrische lekkage en elektrische schokken effectief wordt voorkomen; maakt gebruik van een onfeilbaar insteekontwerp om schade aan apparatuur of connectoren door omgekeerde insteek te voorkomen; de mannelijke stekker heeft een compacte structuur, gemakkelijk te installeren in krappe ruimtes, en is stevig vergrendeld na aansluiting, bestand tegen lichte trillingen, waardoor de verbindingsstabiliteit wordt gewaarborgd.
Belangrijkste kenmerken
- Push-lock snelsluitsysteem
- Multi-core opties: 2-pins, 3-pins, 4-pins, 5-pins voor stroom
- 3+2-pins, 3+3-pins, 3+4-pins, 3+5-pins, 3+9-pins en 2+20-pins voor gecombineerde stroomsignalen
- 6-pins, 7-pins, 8-pins, 9-pins, 10-pins, 11-pins, 12-pins, 14-pins, 16-pins en 18-pins voor signaal beschikbaar
- Veldmontageversie: zowel draad-naar-draad als draad-naar-bord opties
- Stroomsterkte van 5A voor langdurig werken
- Kabelassemblageservice ondersteund, welkom om aan te passen
- OEM/ODM welkom
| Elektrische parameters |
| Aantal polen |
12-pins |
| Stroomsterkte |
5A max. |
| Spanningsclassificatie |
300VAC max |
| Duurzaamheidsspanning |
1500VAC @ 60 s. |
| Technische parameters |
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) bij aansluiting |
| Vormmateriaal |
PA66 |
| Contact/Terminal Materiaal |
Verguld messing |
| Afdichtingsmateriaal |
Siliconen |
Toepassingsgebieden
- Groeilampen
- Communicatietoepassing
- product coderingsmachines
- inventaris productcodering
- inkjetsystemen
- Zonnestelsel
- industriële inkjetapparatuur
- Elektrische stroomapparatuur
- Laboratorium forensische en pathologie apparatuur
- Communicatieapparatuur
- Zware machines
| Bedrijfsparameters |
| Spanningsclassificatie |
300VAC max |
| Stroomsterkte |
5A max |
| Min. draadmaat OD |
3,0 mm ~ 6,0 mm |
| Max. draadmaat OD |
8,0 mm ~ 10,0 mm |
| Max. kabeldoorsnede |
0,5 mm2 ~ 2,5 mm2 |
Ontwerpschets
