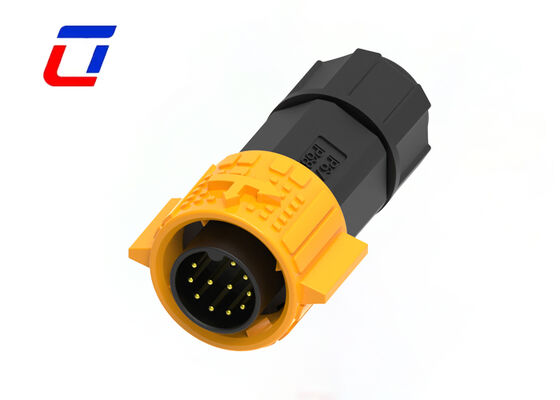

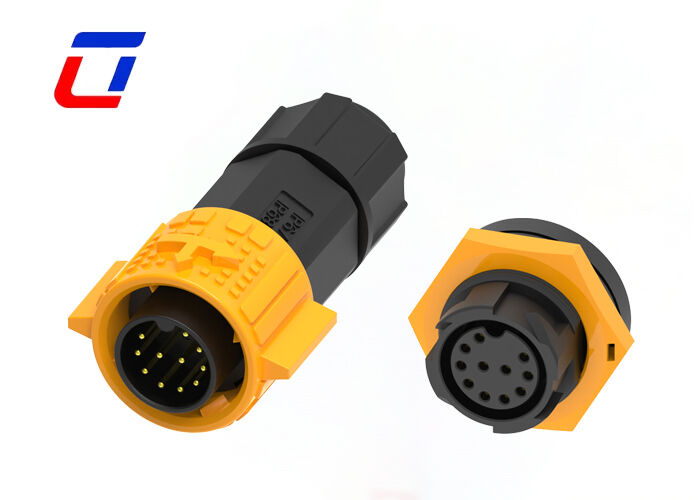

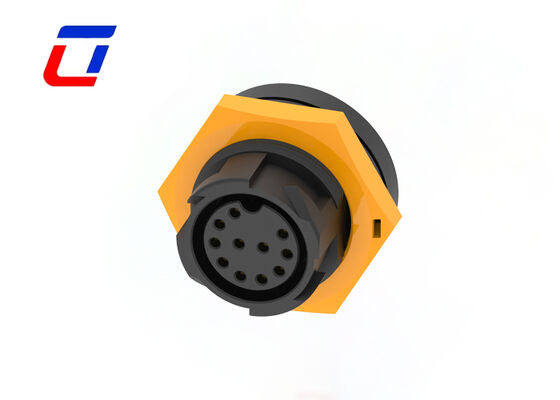

M19 11-pins IP67 Paneelmontage Connector Push-Pull Industriële Stekker Socket Voor Data
Wire To Board M19 11-pins Connectoren Voor Data
Belangrijkste Kenmerken
Push-lock snelsluitingssysteem
Multic-core opties: 2-pins, 3-pins, 4-pins, 5-pins voor voeding
3+2-pins, 3+3-pins, 3+4-pins, 3+5-pins, 3+9-pins en 2+20-pins voor gecombineerde voeding en signaal
6-pins, 7-pins, 8-pins, 9-pins, 10-pins, 11-pins, 12-pins, 14-pins, 16-pins en 18-pins voor signaal beschikbaar
Velmontageversie: zowel wire-to-wire als wire-to-board opties
Nominale stroom 5A voor langdurig gebruik
Kabelassemblageservice ondersteund, welkom om aan te passen
OEM/ODM welkom
Kern Specificatie Parameters
Voorzien van een 11-pins ontwerp dat nauwkeurig voldoet aan de vereisten voor gegevensoverdracht, wat zorgt voor de stabiliteit en integriteit van de signaaloverdracht; neemt een M19 circulaire interface aan die voldoet aan industriële standaardafmetingen, geschikt voor paneelmontage scenario's. Het heeft precieze plug-in positionering, sterke compatibiliteit met kabels en apparatuuraansluitingen van overeenkomstige specificaties, waardoor efficiënte en gemakkelijke installatie mogelijk is.
Professionele Waterdichte Bescherming
Uitgerust met IP67 hoogwaardige waterdichte en stofdichte prestaties, de behuizing heeft een volledig afgedicht structureel ontwerp. Het kan effectief erosie weerstaan van zware industriële omgevingen zoals regenwater, vocht, stof en olievlekken, waardoor ononderbroken gegevensoverdracht onder complexe werkomstandigheden wordt gegarandeerd, betrouwbare bescherming biedt voor stabiele apparatuurbediening en de levensduur van het product verlengt.
Industriële Aanpassingskenmerken
Specifiek ontworpen voor gegevensoverdracht in industriële scenario's, is het compatibel met het gangbare spanningsbereik van industriële apparatuur en heeft het een stabiele stroomvoerende capaciteit. Het kan veilig en betrouwbaar high-speed data- en hulpvoedingsoverdracht tussen industriële apparatuur realiseren, voldoen aan de strikte operationele vereisten van industriële apparatuur, en is breed compatibel met diverse industriële controle- en data-acquisitieapparatuur.
Hoogwaardig Materiaal & Vakmanschap
De behuizing is gemaakt van industrieel hoogwaardig technisch plastic, dat uitstekende slijtvastheid, slagvastheid en corrosiebestendigheid heeft, aangepast aan complexe industriële omgevingen; de pinnen maken gebruik van precisie verguldingstechnologie, die de contactweerstand effectief vermindert, de elektrische geleidbaarheid, oxidatiebestendigheid en verouderingsbestendigheid verbetert, wat zorgt voor stabiele en duurzame verbindingen op lange termijn.
Brede Toepassingsscenario's
Geschikt voor gegevensoverdrachtverbindingen in industriële scenario's zoals industriële automatiseringsbesturing, intelligente productieapparatuur, data-acquisitiesystemen, industriële sensoren, buitenopsporingsapparatuur en communicatiebasisstations. Het is bijzonder geschikt voor zware industriële omgevingen en buitengegevens-overdrachtscenario's die paneelmontage, waterdichte en stofdichte functies vereisen.
Push-Pull Handige Verbinding
Maakt gebruik van een gebruiksvriendelijk push-pull verbindingsontwerp, dat soepel en arbeidsbesparend is bij het in- en uitpluggen, met een stevige verbinding en vergrendeling, niet gemakkelijk los te laten door trillingen en botsingen; gecombineerd met een paneelmontagestructuur, heeft het precieze installatiepositionering en gemakkelijke demontage en onderhoud, wat de installatie- en bedrijfsefficiëntie in industriële scenario's aanzienlijk verbetert.
Elektrische Parameters
| Aantal Pols | 11-pins |
| Nominale Stroom | 5A max |
| Nominale Spanning | 300VAC max |
| Duurzaamheid Spanning | 1500VAC @ 60 s |
Technische Parameters
| Contact Weerstand | 10 mΩ max |
| Isolatie Structuur | 500 MΩ bij 500VDC |
| Bedrijfstemperatuur | -40°C ~ +105°C |
| IP Klasse | IP67 (1m / 30min) wanneer gekoppeld |
| Gietmateriaal | PA66 |
| Contact/Terminal Materiaal | Vergulde Messing |
| Afdichtingsmateriaal | Silicone |
Toepassingsindustrieën
Groeilampen
Communicatie Toepassing
Product codering machines
Voorraad product codering
Inkjet systemen
Zonne-energie Systeem
Industriële inkjet apparatuur
Elektrische energie apparatuur
Laboratorium forensische & pathologie apparatuur
Communicatie apparatuur
Zware machines
Operationele Parameters
| Nominale Spanning | 300VAC max |
| Nominale Stroom | 5A max |
| Min Kabel Diameter OD | 3.0mm ~ 6.0mm |
| Max Kabel Diameter OD | 8.0mm ~ 10.0mm |
| Max Kabel Doorsnede Oppervlakte | 0.5mm² ~ 2.5mm² |
Ontwerp Schets
Veelgestelde Vragen
Hoe garandeert u de productkwaliteit?
We implementeren strenge kwaliteitscontrole gedurende het hele productieproces: inspectie van grondstoffen, in-line testen en definitieve steekproefinspectie. Alle producten worden geleverd met een garantie van 12 maanden tegen fabricagefouten.
Hoe koop ik uw producten?
U moet het volgende doen:
Bevestig Nominale Stroom en Aantal Contacten
Bevestig Montage stijl
Bevestig Kabel Draaddikte
Bevestig Kabellengte en Materiaal
Hoe kan ik monsters krijgen?
Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt mij uw koeriersnummer en uw gedetailleerde adres laten weten, dan kan ik u onmiddellijk een monster sturen.
Hoe volg ik mijn zending?
Zodra de goederen zijn verzonden, sturen we u het trackingnummer en de link naar het logistieke platform. U kunt de realtime status online volgen of contact opnemen met ons team voor updates.
