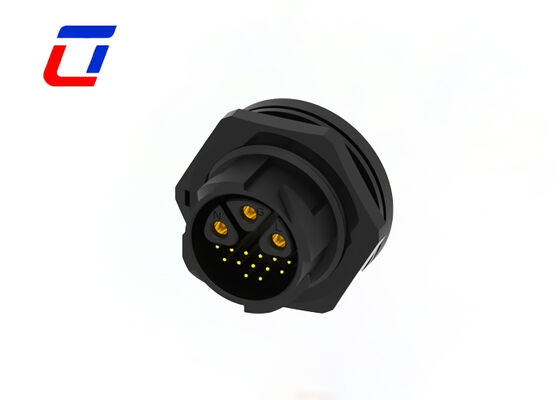

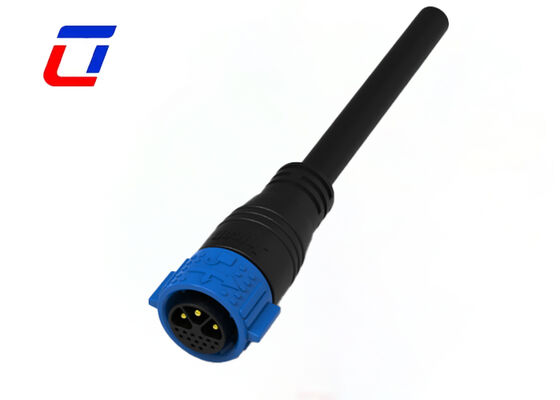

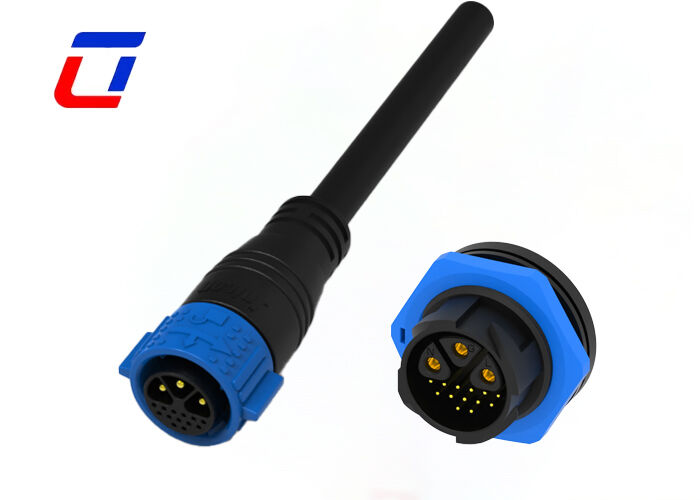

Name: Panel Mount Circular Connector M25 16 Pin ODM 3 Power 13 Signal Waterdicht Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

Panel Mount Circular Connector M25 16 Pin ODM 3 Power 13 Signal Waterdicht Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Aantal pinnen:	3+13PIN	Huidig:	15A+5A
Waterdichte beoordeling:	IP67	Temperatuurbereik:	-40℃~+105℃
Verbinding:	Draad aan boord	Vlambestendige beoordeling:	UL94-V0
Markeren:	M25 waterdichte cirkelvormige aansluiting , 16 pin-paneel bevestigingsconnector , ODM waterdicht stopcontact

3+13 Pin Stekkerdoos Waterdicht M25 Data- en Stroomconnector IP67, Snelvergrendeling

Belangrijkste Kenmerken

Snelkoppelingssysteem met drukvergrendeling
Meerkernopties: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin en 2+20Pin
Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte van 20A voor langdurig gebruik
Kabelassemblageservice ondersteund, welkom om op maat te laten maken
OEM/ODM welkom

Snelle Details van 16PinConnector Mannelijk vrouwelijk

16 Pin 3+13 Gescheiden Kern Specificaties: Neemt een 16 Pin (3-pins stroom + 13-pins signaal) gescheiden ontwerp aan. Het 13-pins signaalkanaal kan voldoen aan de behoeften van gelijktijdige transmissie van meerdere groepen precisiesignalen, en het 3-pins stroomkanaal is geschikt voor industriële stroomvoorzieningsscenario's, waardoor kruisinterferentie tussen stroomvoorziening en signalen van de structuur wordt vermeden. Het volgt de M25-interface standaard, beschikt over een circulaire connectorstructuur en is compatibel met paneelmontagemodus. De pinnen zijn nauwkeurig uitgelijnd om de verbindingsstabiliteit na installatie te garanderen.

Professionele Waterdichte Prestaties en Circulaire Structuur Voordelen: Uitgerust met een hoogwaardig waterdicht afdichtingsontwerp, wordt de circulaire behuizing gecombineerd met een op maat gemaakte waterdichte rubberen ring, die effectief bestand is tegen erosie door regenwater, zand, olievlekken en vochtige omgevingen, waardoor het geschikt is voor buitenapparatuur of stoffige industriële scenario's. De circulaire structuur vergemakkelijkt niet alleen het boren en installeren van paneelgaten, maar heeft ook een sterkere slagvastheid en torsiebestendigheid, die zich kan aanpassen aan lichte trillingen tijdens langdurige werking van de apparatuur en het risico op verbindingsfouten vermindert.

Exclusief Adaptief Ontwerp voor Paneelmontage: Op maat gemaakt voor paneelmontagescenario's, is het uitgerust met gestandaardiseerde montagegespen en vaste gaten, waardoor een gemakkelijke en efficiënte installatie mogelijk is die snel kan worden geïntegreerd in de panelen van verschillende industriële apparatuur. Na installatie past het nauw aan op het paneel zonder losse openingen, wat niet alleen de verbindingsstevigheid garandeert, maar ook de algehele esthetiek van de apparatuur verbetert, en zich aanpast aan de geïntegreerde ontwerpbehoeften van industriële apparatuur.

ODM Maatwerk Service Mogelijkheid: Ondersteunt ODM-maatwerkdiensten, die productdetails kunnen aanpassen aan specifieke behoeften van de klant, inclusief maar niet beperkt tot interfacevergrendelingsmethoden, terminalmaterialen, verbetering van de waterdichtheidsklasse en aanpassing van de behuizingskleur. Het aanpassingsproces volgt strikt industriële kwaliteitsnormen om ervoor te zorgen dat aangepaste producten voldoen aan de gepersonaliseerde toepassingsbehoeften van klanten in verschillende industrieën op het gebied van prestaties en compatibiliteit.

Toepassingsgebieden

Communicatietoepassing
product coderingsmachines
inventaris product codering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Laboratorium forensische & pathologie apparatuur
Communicatieapparatuur
Zware machines

Producttype Kenmerken
Connectorsysteem	Kabel-naar-printplaat
Afdichtbaar	Ja
Connector & Contacten eindigen op	Draad & Kabel
Circulaire Connectortype	Stekker, Bus
Behuizingstype	Plastic Behuizing
Producttype	Connectorkit
Configuratie Kenmerken
Aantal posities	3+13
Aantal signaalposities	13
Contacten voorgeladen	Ja
Elektrische Kenmerken
Bedrijfsspanning (VAC)	300V max.
Bedrijfsspanning (VDC)	300V max.
Behuizingskenmerken
Behuizingsmateriaal	PA66
Circulaire Connector Isolatiemateriaal Type	Thermoplast met lage brandgevaar
Hermetisch afgesloten	Ja
Ingangsstijl	Zijde
Milieubeschermingstype	Elastomeer afgedicht, hermetisch afgesloten
O-ring Materiaal	Elastomeer afgedicht, hermetisch afgesloten
Milieubescherming	Ja
Contact Kenmerken
Contactstroomsterkte (Max) (A) .	15A max.
Circulaire Connector Contacttype	Pin-Bus
Mechanische Bevestiging
Connector Montagetype	Kabelmontage (Vrijhangend)
Verbindingsuitlijningstype	Met sleutel
Verbindingsretentie	Met
Afmetingen
Draaddikte (AWG)	20AWG,18AWG,16AWG,14AWG,
Gebruiksomstandigheden
Bedrijfstemperatuurbereik (°C)	-40 ~105°C
IP Waterafdichtingsniveau	IP67
IP Stofdichtingsniveau	6
Industriële Normen
UL Ontvlambaarheidsklasse	UL 94V-0

Meer Technische Details

Panel Mount Circular Connector M25 16 Pin ODM 3 Power 13 Signal Waterdicht Connector 0

FAQ

V1: Wat is de nominale spanning?

A1: Nominale spanning, ook bekend als bedrijfsspanning, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector, de afstand tussen de grootte van het contact. Sommige componenten of apparaten kunnen hun functies mogelijk niet voltooien bij een spanning die lager is dan hun nominale spanning.

V2: Wie is verantwoordelijk voor de douaneafhandeling? Verstrekt u de benodigde documenten?

A2:Wij verstrekken complete douane-inklaring documenten (commerciële factuur, paklijst, cognossement, certificeringsrapporten). Douane-inklaring kosten en rechten zijn voor rekening van de koper (EXW/FOB voorwaarden). Indien nodig kunnen wij helpen met de documentvoorbereiding.

V3: Hoe kan ik mijn zending volgen?

A3: Zodra de goederen zijn verzonden, sturen wij u het trackingnummer en de link naar het logistieke platform. U kunt de real-time status online volgen of contact opnemen met ons team voor updates.

Panel Mount Circular Connector M25 16 Pin ODM 3 Power 13 Signal Waterdicht Connector 1
