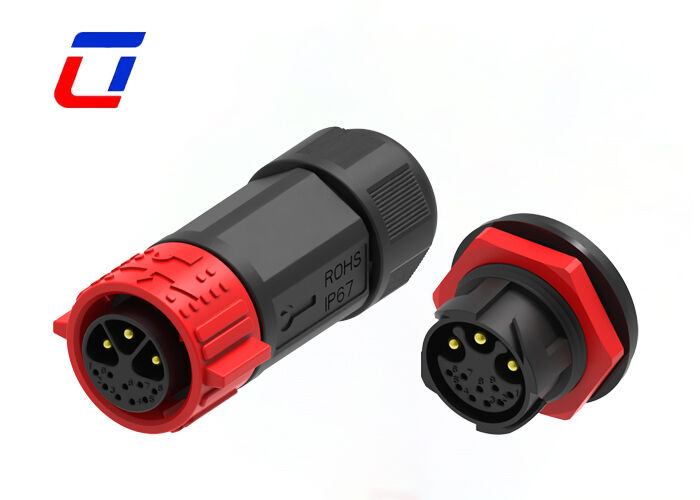

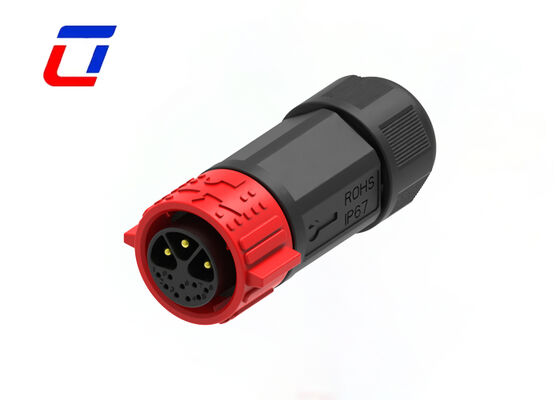

Name: 3+9-pins stroom- en signaalconnectoren M25 snelsluiting draad-naar-printplaat connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Thuis Producten Openlucht Waterdichte schakelaar

3+9-pins stroom- en signaalconnectoren M25 snelsluiting draad-naar-printplaat connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M25

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	Doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Huidig:	15A	Aantal pinnen:	3+9-pincode
Waterdichte beoordeling:	IP67	Temperatuurbereik:	-40℃~+105℃
Materiaal:	Nylon	Vlambestendige beoordeling:	UL94-V0
Markeren:	M25 waterdichte draad-aan-bordconnector , snelsluiting signaalconnector 3+9 pins , waterdichte outdoor stroomconnector M25

Multi Pin Connector Types Of 3+9 Pin M25 30A 300V Outdoor Waterdichte Connector

Belangrijkste Kenmerken

Push lock snelsluitsysteem
Meerdere kernopties: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin en 2+20Pin
Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte van 20A voor langdurig werken
Kabelassemblageservice ondersteund, welkom om te customizen
OEM/ODM welkom

Toepassingsgebieden

Communicatietoepassing
product coderingsmachines
voorraad productcodering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische stroomapparatuur
Laboratorium forensisch en pathologie apparatuur
Communicatieapparatuur
Zware machines

Snelle details van 6Pin Connector mannelijk vrouwelijk

Draad-naar-printplaat verbindingsarchitectuur, aanpassing aan de behoeften van de kernapplicatie: Focus op draad-naar-printplaat verbindingsscenario's, nauwkeurig afstemmen op de koppelingsbehoeften van kabels en printplaten, met een stevige verbinding en lage signaaloverdrachtverliezen, wat een betrouwbare garantie biedt voor signaal- en stroominteractie van draad-naar-printplaat binnen en buiten de apparatuur.

Brede toepassingsscenario's, die apparatuur in meerdere velden bestrijken: Specifiek ontworpen voor verschillende toepassingen met betrekking tot stroom- en signaaloverdracht, het kan breed worden gebruikt voor draad-naar-printplaat signaal- en stroomverbinding in gebieden zoals industriële automatiseringsbesturingsapparatuur, buitenverlichtingssystemen, bewakingsapparatuur, medische instrumenten en communicatieterminals.

IP67 beschermingsniveau, aanpassing aan complexe en zware omgevingen: Bereikt IP67 hoge beschermingsstandaard, met complete stofdichte en kortetermijn waterdompelbeschermingsmogelijkheden, die effectief bestand is tegen externe erosie zoals stof, regenwater en vocht, waardoor stabiel werken in complexe omgevingen zoals buiten en industriële werkplaatsen wordt gegarandeerd.

Producttype Kenmerken
Connectorsysteem	Kabel-naar-printplaat
Afdichtbaar	Ja
Connector & Contact eindigt op	Draad & Kabel
Cirkelvormig Connectortype	Stekker, Receptacle
Shell Type	Plastic Shell
Product Type	Connectorkit
Configuratie Kenmerken
Aantal posities	3+9
Aantal signaalposities	9
Contacten voorgeladen	Ja
Elektrische Kenmerken
Bedrijfsspanning (VAC)	300V max.
Bedrijfsspanning (VDC)	300V max.
Body Kenmerken
Shell Materiaal	PA66
Cirkelvormig Connector Isolatiemateriaal Type	Laag brandgevaar Thermoplastisch
Hermetisch Afgesloten	Ja
Invoerstijl	Zijde
Milieubescherming Type	Elastomeer Afgedicht, Hermetisch Afgesloten
O-Ring Materiaal	Elastomeer Afgedicht, Hermetisch Afgesloten
Milieubescherming	Ja
Contact Kenmerken
Contact Stroomsterkte (Max) (A) .	15A max.
Cirkelvormig Connector Contact Type	Pin-Socket
Mechanische Bevestiging
Connector Montagetype	Kabelmontage (Vrijhangend)
Koppeling Uitlijning Type	Met sleutel
Koppeling Retentie	Met
Afmetingen
Draadmaat (AWG)	20AWG,18AWG,16AWG,14AWG,
Gebruiksomstandigheden
Bedrijfstemperatuurbereik (°C)	-40 ~105°C
IP Waterafdichtingsniveau	IP67
IP Stofdichtingsniveau	6
Industriële Normen
UL Ontvlambaarheidsklasse	UL 94V-0

Productie Afmeting

Meer Technische Details

FAQ

V1: Wat is de nominale spanning?

A1: Nominale spanning, ook bekend als bedrijfsspanning, die voornamelijk afhankelijk is van het gebruikte isolatiemateriaal van de connector, de afstand tussen de grootte van het contact. Sommige van de componenten of apparaten kunnen in minder dan hun nominale spanning hun functies niet voltooien.

V2:Wat als er kwaliteitsproblemen zijn met de ontvangen goederen?

A2: Geef foto's/video's van de defecte producten binnen 7 dagen na ontvangst. We zullen het probleem verifiëren en oplossingen aanbieden, zoals gratis vervanging, reparatie of gedeeltelijke terugbetaling op basis van de situatie.

V3:Hoe kan ik mijn zending volgen?

A3: Zodra de goederen zijn verzonden, sturen we u het trackingnummer en de link naar het logistieke platform. U kunt de real-time status online volgen of contact opnemen met ons team voor updates.
