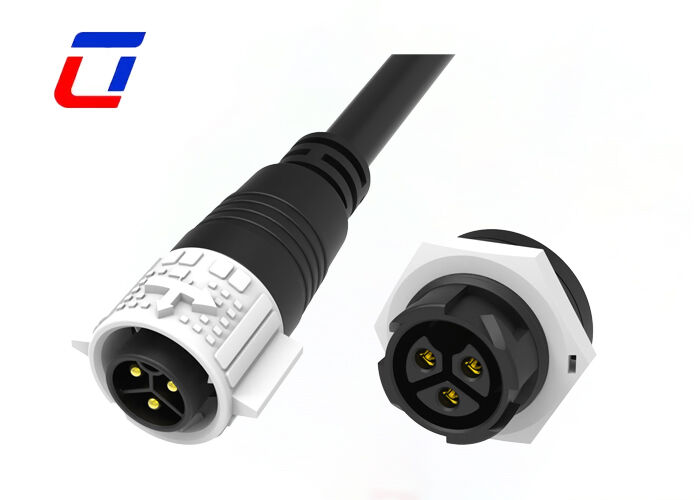

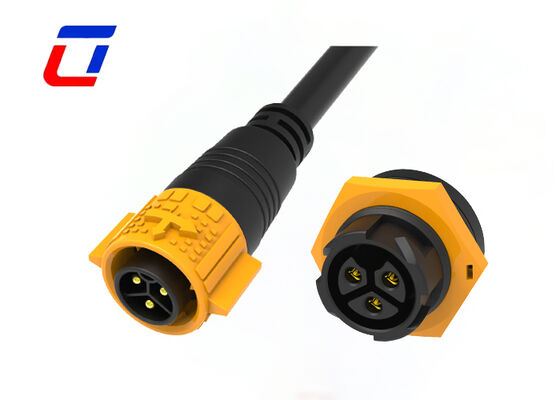

Name: 3-pins draad-naar-printplaat connector M19 20A 300V waterdichte connector voor hoogspanning
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte Stopcontactdoos

3-pins draad-naar-printplaat connector M19 20A 300V waterdichte connector voor hoogspanning

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1.Plastic zak;2. karton;3.Volgens de eisen van de klant
Levertijd:	3 tot 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Levering vermogen:	100000 paren Montly

Contact

Gedetailleerde productomschrijving

Geslacht:	Man tot vrouw	kleur:	Wit Blauw Rood Zwart Geel
Materiaal:	PA66 en messing vertind	Huidige beoordeling:	20A
Nominale spanning:	300V	Contactdiameter:	2.4mm
Markeren:	3-pins waterdichte draadconnector , M19 hoogspanningsconnector , 20A 300V waterdichte stekker

M19 3-pins 300V waterdichte stekkerdoos connector Quick Lock

Belangrijkste kenmerken

Artikelnaam: M19 Waterdichte Kabelconnector
Specificaties: Rechte mannelijke-vrouwelijke koppeling, haakse mannelijke-vrouwelijke koppeling, draad-naar-printplaat aan de voorkant, draad-naar-printplaat aan de achterkant, geïntegreerde spuitgieten
Koppelingsmethode: Zelfborgend
Aantal pinnen:2-22 pinnen

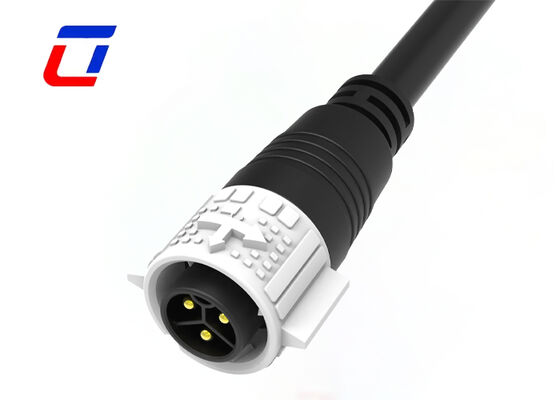

Stekker: Montage type en spuitgiet type beschikbaar

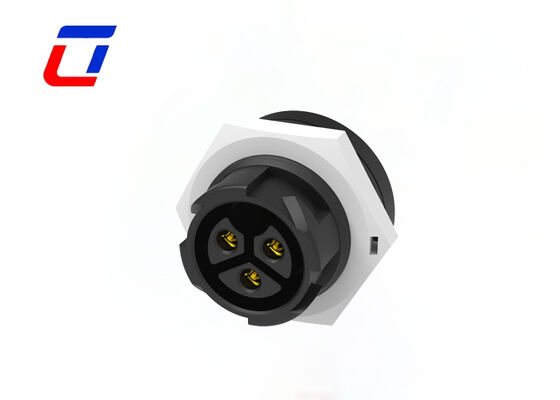

Contactdoos: Voorpaneelmontage, Achterpaneelmontage, PCB-montage
Waterdichtheidsklasse:IP67/ IP68
Connectortype:Montage borgschroef；Montage lassen；Spuitgieten met kabel
Draaddikte:1.0-6.0mm² (18AWG-10AWG)
Bedradingsbereik gemonteerd: 6. 0mm~16mm；Gegoten 6. 0mm~16.5 mm
Duurzaamheid:3000 keer
Toepasselijke temperatuur: -40℃~105℃

Korte beschrijving

Deze M19-formaat 3-pins waterdichte connector is op maat gemaakt als een exclusieve verbindingsoplossing voor draad-naar-printplaat toepassingen in hoogspanningsapparatuur en beschikt over een hoge stroomcapaciteit van 20A en een nominale spanning van 300V, in combinatie met IP67 waterdichte bescherming. Hij is specifiek ontworpen om de uitdaging van stabiele verbindingen tussen draden en printplaten in hoogspanningsomgevingen aan te pakken. Onderscheiden van conventionele connectoren, is de 3-pins lay-out geoptimaliseerd voor hoogspanningscircuits, precies passend bij de veiligheidseisen voor de opstelling van fasedraden, neutrale draden en aardedraden. De directe draad-naar-printplaat verbinding elimineert tussenliggende adapters, waardoor potentiële hoogspanningsrisico's structureel worden verminderd en het een onmisbaar veiligheidscomponent maakt in industriële hoogspanningsapparatuur en nieuwe energie-apparaten.

Elektrische parameters
Aantal polen	3 pin
Stroomsterkte	20A max.
Spanningsbereik	300VAC max5
Duurzaamheidsspanning	1500VAC @ 60 s.

Technische parameters
Contactweerstand	10 mΩ max
Isolatiestructuur	500 MΩ bij 500VDC
Bedrijfstemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Vormmateriaal	PA66
Contact/Terminal materiaal	Verguld messing
Afdichtingsmateriaal	Siliconen

Bedrijfsparameters
Spanningsbereik	600VAC max
Stroomsterkte	15A max
Min. draadmaat OD	3.0mm ~ 6.0mm
Max. draadmaat OD	8.0mm ~ 10.0mm
Max. kabeldoorsnede	0.5mm² ~ 2.5mm²

Ontwerpschets

FAQ

1. V:Welke verzendmethoden biedt u aan? Hoe lang is de levertijd?

A:Wij bieden meerdere verzendopties: 1) Koerier (DHL/UPS/FedEx): 3-7 werkdagen voor kleine pakketten; 2) Luchtvracht: 7-15 werkdagen; 3) Zeevracht: 20-45 werkdagen. De levertijd varieert per bestemming en verzendmethode.

2. Accepteert u andere betalingsvaluta's naast USD?

A:Onze standaardvaluta is USD, maar we kunnen ook EUR, GBP of andere belangrijke valuta's accepteren. Bevestig de wisselkoers met ons verkoopteam bij het plaatsen van de bestelling.

3. V:Wanneer verzendt u mijn bestelling?

A: Normaal gesproken 2-3 dagen na ontvangst van uw betaling, maar dit kan worden onderhandeld op basis van de bestelhoeveelheid en het productieschema.

4. V:Welke betaalmethoden accepteert u?

A:Wij ondersteunen gangbare internationale betaalmethoden: T/T (Telegrafische overschrijving), L/C (Letter of Credit), PayPal en West Union. Voor grote bestellingen is 30% aanbetaling + 70% saldo vóór verzending onze standaard termijn.
