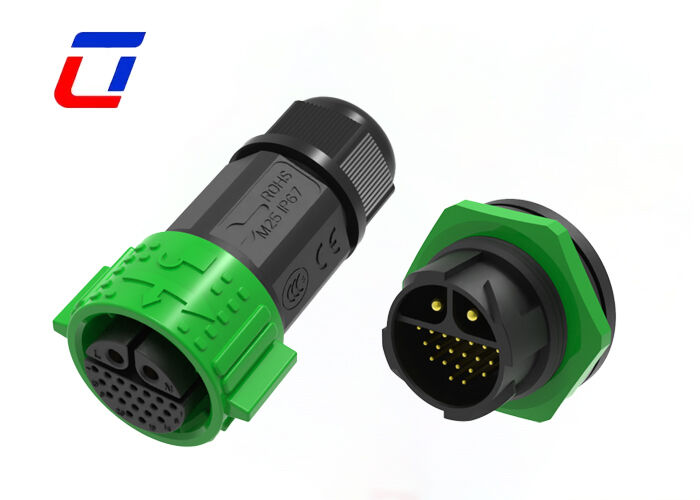

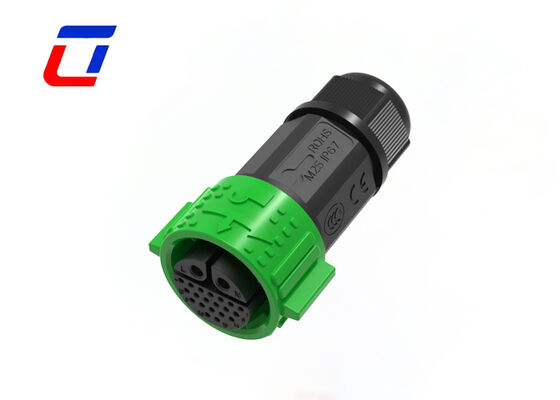

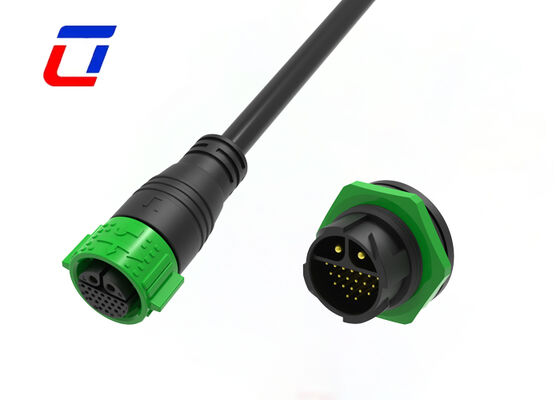

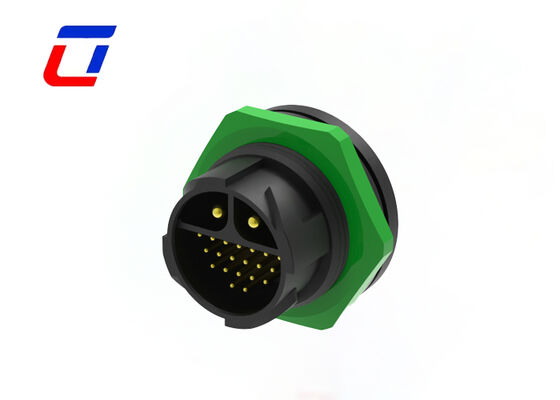

Signaal- en stroommulticonnectoren M25 2+20-pins waterdicht 300 Volt draad-naar-printplaat
Snelle details van waterdichte multipin connector
M25 2+20-pins waterdichte signaal- en stroommulticonnector (300V draad-naar-printplaat type) is een geïntegreerd draad-naar-printplaat verbindingssysteem dat is afgestemd op de samengestelde behoeften van "gestroomlijnde stroomvoorziening + ultra-multi-kanaals data" in industriële scenario's.
Met "2-pins hoogvermogenvoeding + 20-pins dataclusteroverdracht + M25 afgedichte interface" als kernontwerp, past het nauwkeurig bij intelligente sorteerapparatuur voor buiten, grootschalige milieubewakingsstations, industriële robot eindeffectoren en nieuwe energie Battery Management Systems (BMS), waardoor de problemen van drukke printplaat-eindinterfaces en lage bedradingsfouttolerantie veroorzaakt door traditionele "multi-connector splicing" volledig worden opgelost.
Door de M25 standaard circulaire structuur toe te passen, worden het 2-pins hoofdvoedingscircuit en het 20-pins datacircuit fysiek geïsoleerd door onafhankelijke isolatiekamers, met een nominale spanning van 300V. Het draadeinde en het printplaateinde realiseren tool-vrije docking via de snelsluitstructuur, die tegelijkertijd een stabiele stroomvoorziening en ultra-multi-kanaals dataverzameling in buitenomgevingen met vocht, stof en trillingen kan garanderen.
Deze modelconnectoren zijn gespecialiseerd voor verschillende gecombineerde stroomsignaaltoepassingen, eenvoudig te bedienen ontwerp in push-vergrendelingssysteem, slechts een seconde nodig om in te voegen, dan vergrendelt het automatisch.
Stroom & Signaal samen in één set ontwerp wordt steeds populairder voor veel apparaten, wat de gescheiden gebruik van stroom- en signaalconnectoren perfect oplost, vooral voor de ruimtebeperkte toepassing.
Kabelassemblagewerk voor multipin connectoren wordt ondersteund in Ulinkcon, deel uw kabelverzoek in detail, aangepaste service beschikbaar.
Toepassingsgebieden
- Communicatietoepassing
- product coderingsmachines
- voorraad product codering
- inkjetsystemen
- Zonnestelsel
- industriële inkjetapparatuur
- Elektrische stroomapparatuur
- Laboratorium forensische en pathologie apparatuur
- Communicatieapparatuur
- Zware machines
Belangrijkste kenmerken
- Veldmontageversie kabel naar printplaat
- Kabelassemblageservice beschikbaar
- Snelle vergrendeling snelle ontgrendelingsstructuur
- Waterdicht beoordeeld voldoende voor de meeste buitentoepassingen
- Stroomsignaal in één set
- 2-pins stroom 20-pins signaalopstelling
| Elektrische parameters |
| Nummer of Polen |
22-pins draad-naar-printplaat connector |
| Stroomsterkte |
20A +5A |
| Spanningsclassificatie |
300VAC max |
| Duurzaamheidsspanning |
2500VAC @ 60 s. |
| Technische parameters |
| Contactweerstand |
10 mΩ max |
| Isolatiestructuur |
500 MΩ bij 500VDC |
| Bedrijfstemperatuur |
-40°C ~ +105°C |
| IP-klasse |
IP67 (1m / 30min) |
| Vormmateriaal |
PA66 |
| Contact/Terminal materiaal |
Verguld messing |
| Afdichtingsmateriaal |
Siliconen |
| Bedrijfsparameters |
| Spanningsclassificatie |
600VAC max |
| Stroomsterkte |
40A max |
| Min. draadmaat OD |
6,5 mm ~ 10 mm |
| Max. draadmaat OD |
10,5 mm ~ 18 mm |
| Max. kabeldoorsnede |
0,5 mm2 ~ 6,0 mm2 |
Productconfiguratie
Productafmetingen
Meer technische details
FAQ
V1: Wat is de nominale spanning?
A1: De nominale spanning, ook wel bedrijfsspanning genoemd, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector, de afstand tussen de grootte van het contact. Sommige componenten of apparaten kunnen hun functies mogelijk niet voltooien bij een spanning die lager is dan hun nominale spanning.
V2:Hoe plaats ik een bestelling? Wat is het proces?
A2:Het bestelproces is eenvoudig: 1) Bevestig de productdetails en ontvang een proforma factuur (PI); 2) Doe de aanbetaling zoals overeengekomen; 3) We starten de productie en houden u op de hoogte van de voortgang; 4) Betaal het saldo vóór verzending; 5) Regel de levering en verstrek trackinginformatie.
V3:Hoe kan ik mijn zending volgen?
A3: Zodra de goederen zijn verzonden, sturen we u het trackingnummer en de link naar het logistieke platform. U kunt de real-time status online volgen of contact opnemen met ons team voor updates.
