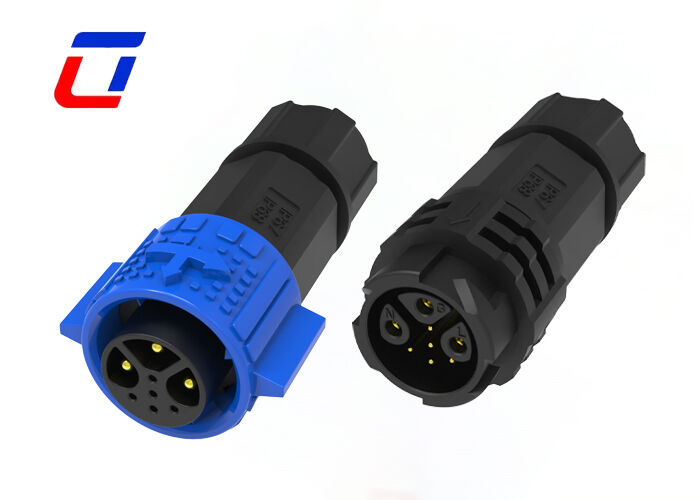

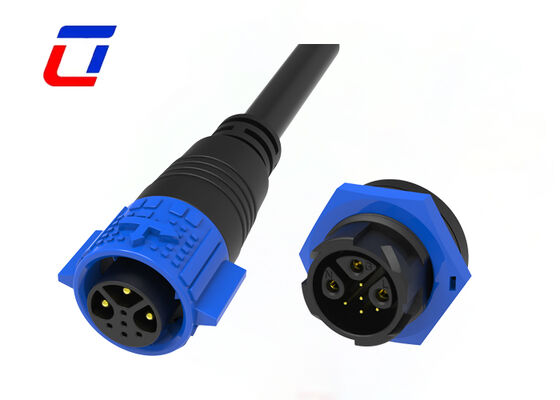

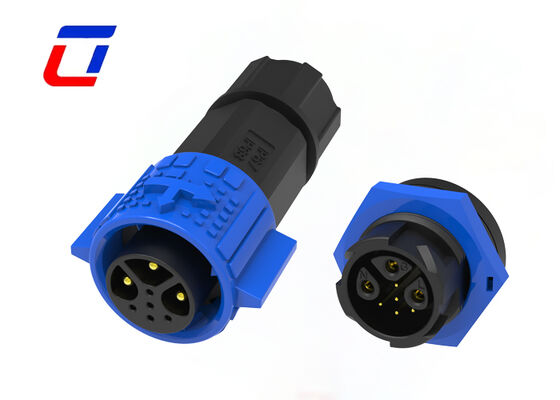

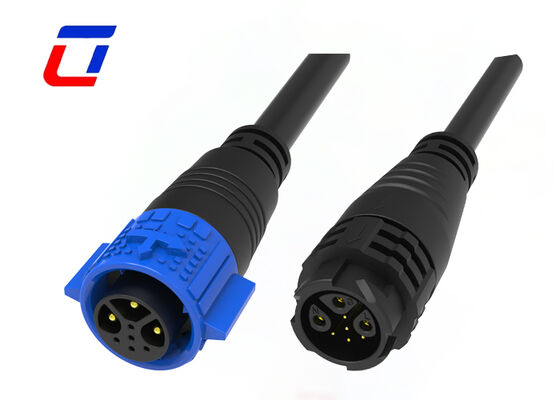

Name: 15A waterdichte datacabel aansluiting 3 +5 pin M19 IP67 cirkelvormige aansluitingen
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Multipin connectors waterproof

15A waterdichte datacabel aansluiting 3 +5 pin M19 IP67 cirkelvormige aansluitingen

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1.Plastic zak;2. karton;3.Volgens de eisen van de klant
Levertijd:	3 tot 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Levering vermogen:	100000 paren Montly

Contact

Gedetailleerde productomschrijving

Current rating:	15A	Rated voltage:	300V
Pin:	3+5Pin	Connector type:	Quick connector
Material:	Nylon	Gender:	Male to Female
Markeren:	15A Waterdichte cirkelvormige aansluiting , M19 IP67-gegevenskabelconnector , 3+5 pin waterdicht aansluiting

15A waterdichte datacabel aansluiting 3 +5 pin M19 IP67 cirkelvormige aansluitingen

Een snelle beschrijving

De M19 3+5 Pin 15A IP67 waterdichte cirkelvormige datacabelconnector is een product van industriële kwaliteit dat is ontworpen voor synchrone gegevens- en stroomoverdracht.Het gebruik van een in zones verdeelde structuur van 3-pin hoofdvermogen + 5-pin gegevenssignaalDe geoptimaliseerde cirkelvormige structuur past zich aan de compacte installatieruimte aan.perfect oplossen van de vraag naar stabiele verbinding van datakabels in buiten- en industriële scenario's, en de betrouwbaarheid van de stroomvoorziening en de nauwkeurigheid van de signaaloverdracht in evenwicht brengen.

Het 3-pin-stroomkanaal is gemaakt van een koperen legering met hoge specificaties, met een nominale stroom van 15A voor één pin, waardoor de warmteopwekking wordt verminderd door het contactgebied te vergroten;het 5-pin-gegevenskanaal ondersteunt parallelle transmissie van meerdere signaalgroepen, waarbij het differentiële signaalontwerp en de onafhankelijke afschermingslaag worden toegepast om elektromagnetische interferentie effectief te weerstaan,aanpassing aan data-intensieve scenario's zoals industriële bussen en sensorenarrays, met een precieze pin positionering om te voorkomen dat er een storing optreedt.

Het gestandaardiseerde cirkelvormige ontwerp van de M19 past zich aan de meeste interfaces van industriële apparatuur aan, waarbij een dubbel vergrendelingsmechanisme "draad + gesp" wordt gebruikt.en de sluiting automatisch opnieuw instellen na het draaien en strekken om loslopen te voorkomenHet draadpunt ondersteunt twee processen: krimp/lassen, dat compatibel is met 14-18AWG-draden; uitgerust met anti-mis-invoegingsgeleidingsgroefjes, kunnen zelfs beginners de verbinding snel voltooien,aanzienlijk verbeteren van de efficiëntie van de bouw ter plaatse.

Elektrische parameters
Nomber van Polen	3+5Pin
Huidige rating	Maximaal 15A.
Standaardspanning	300VAC max.
Duurzaamheidsspanning	1500VAC @ 60 s.

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Technische parameters
Contactweerstand	10 mΩ max.
Isolatie structuur	500 MΩ bij 500VDC
Werktemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Schimmelmateriaal	PA66
Contact/eindmateriaal	Goudgeplatte koper
Gezegelmateriaal	Silicaat

Operatieparameters
Standaardspanning	300VAC max.
Huidige rating	5A max
Min Draadgrootte	3.0 mm ~ 6.0 mm
Maximale draadgrootte	8.0 mm ~ 10.0 mm
Max.Kabelafmeting	0.5 mm²~ 2,5 mm²

Toepassingssectoren

Groeilampen
Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Ontwerpschets

Veelgestelde vragen

1Q: Bent u een fabriek of handelsonderneming?
A: We zijn een fabriek, gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

2V: Hoe koop ik uw producten?
A: Je moet het volgende doen:
* Bevestig de huidige rating en het aantal contacten
* Bevestig assemblage-stijl
* Bevestig kabel draad meting
* Bevestig kabellengte en materiaal.

3V: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt me uw koeriernummer en uw adres laten weten, dan kan ik u meteen een monster sturen.

15A waterdichte datacabel aansluiting 3 +5 pin M19 IP67 cirkelvormige aansluitingen 2
