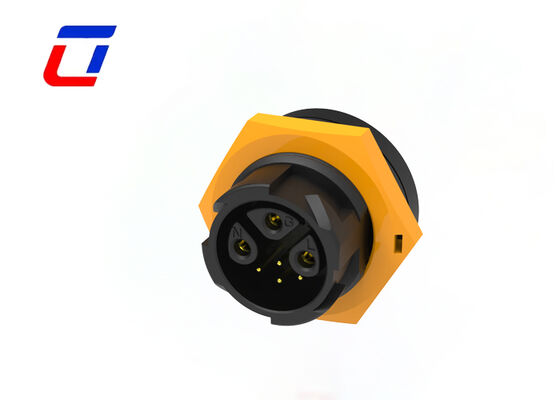

Name: Outdoor waterdichte connector M19 3+4 pins IP67 waterdichte connector draad naar print
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Waterdichte LEIDENE Schakelaar

Outdoor waterdichte connector M19 3+4 pins IP67 waterdichte connector draad naar print

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1.Plastic zak;2. karton;3.Volgens de eisen van de klant
Levertijd:	3 tot 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Levering vermogen:	100000 paren Montly

Contact

Gedetailleerde productomschrijving

Rated voltage:	300V	Current rating:	15+5A
Connector type:	Quick connector	Pin:	3+4Pin
Material:	Nylon	Color:	Red Blue White Black
Markeren:	M19 waterdichte draadverbinding , IP67 waterdichte printconnector , Outdoor waterdichte LED connector

Waterdichte aansluiting voor buiten M19 3+4 Pin IP67 Waterdichte aansluiting Draad aan boord

Een snelle beschrijving

De 3-pins zijn vervaardigd van een koperlegering met een hoge geleidbaarheid en de draagkracht van een enkele pin kan 15A bereiken, wat voldoet aan de energiebehoeften van apparatuur met een middenvermogen.de 4-pin signaalpins verbeteren de anti-interferentie vermogen door middel van differentiële signaalontwerp, aangepast aan scenario's zoals het verzamelen van sensorgegevens en feedback over de status van de apparatuur.het garanderen van een nauwkeurige matching met PCB-platen en het verminderen van lasfouten.

De connector heeft een dubbele waterdichte structuur van "huishouding afdichting ring + pin afdichting mouw", en blokkeert effectief stof binnendringen.die de structurele stabiliteit kan behouden bij lage temperaturen van -40 °C en hoge temperaturen van 105 °C, aangepast aan extreme werkomstandigheden in de open lucht zoals zware regen, zandstorm en hoge temperatuur.

De pinnen zijn voorzien van een geïntegreerd stempelvormingsproces, gecombineerd met vergulding (goldingdikte ≥ 1,5 μm),die de contactweerstand effectief verlaagt tot ≤ 5 mΩ en het risico op vermogenstekorten en warmteopwekking vermindertDe aansluiting heeft een levensduur van meer dan 10.000 keer en de eindpinnen hebben een uitstekende vouwweerstand.met een vermogen van meer dan 50 W,, waardoor de stabiliteit van het gebruik op lange termijn wordt gewaarborgd.

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Elektrische parameters
Nomber van Polen	3+4Pin
Huidige rating	Maximaal 15A.
Standaardspanning	300VAC max.
Duurzaamheidsspanning	1500VAC @ 60 s.

Technische parameters
Contactweerstand	10 mΩ max.
Isolatie structuur	500 MΩ bij 500VDC
Werktemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Schimmelmateriaal	PA66
Contact/eindmateriaal	Goudgeplatte koper
Gezegelmateriaal	Silicaat

Toepassingssectoren

Groeilampen
Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Operatieparameters
Standaardspanning	600VAC max
Huidige rating	maximaal 15A
Min Draadgrootte	3.0 mm ~ 6.0 mm
Maximale draadgrootte	8.0 mm ~ 10.0 mm
Max.Kabelafmeting	0.5 mm²~ 2,5 mm²

Ontwerpschets

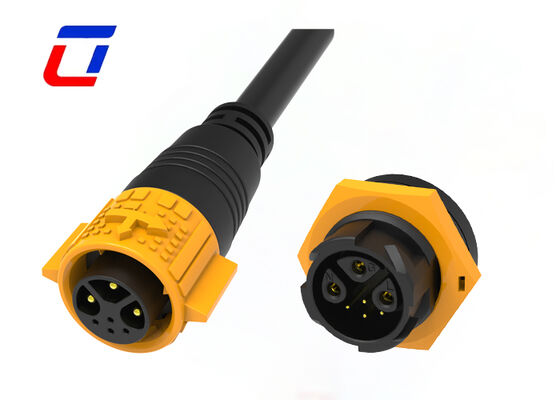

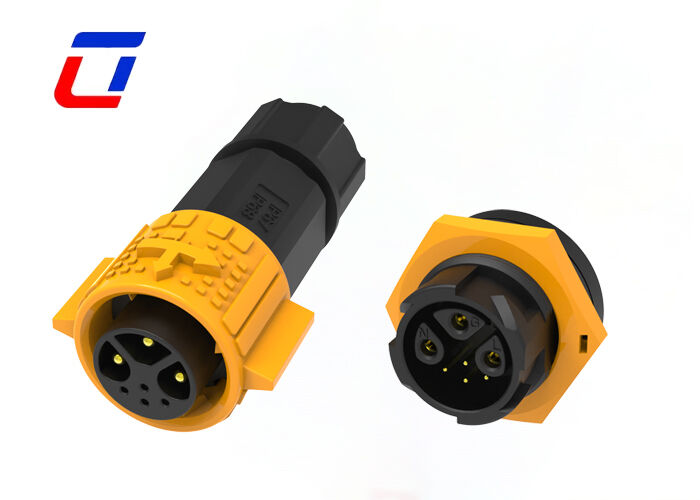

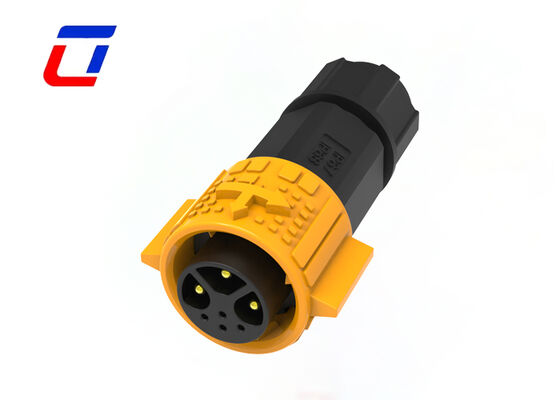

Outdoor waterdichte connector M19 3+4 pins IP67 waterdichte connector draad naar print 0

Outdoor waterdichte connector M19 3+4 pins IP67 waterdichte connector draad naar print 2

Veelgestelde vragen

1Q: Bent u een fabriek of handelsonderneming?
A: We zijn een fabriek, gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

2.Hoe plaats ik een bestelling?
A: Het bestelproces is eenvoudig: 1) Bevestig de productgegevens en ontvang een proforma factuur (PI); 2) Maak de aanbetaling zoals afgesproken; 3) We starten de productie en informeren u over de voortgang;4) Betaal het saldo vóór verzending5) De levering regelen en informatie verstrekken.

3V: Hoe kan ik monsters krijgen?

A: Het is mij een eer om u monsters aan te bieden, en de vracht moet door uzelf worden betaald. U kunt me uw koeriernummer en uw adres laten weten, dan kan ik u meteen een monster sturen.

4V: Hoeveel materialen kunt u leveren?
A: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw requirements om het materiaal te kiezen.
