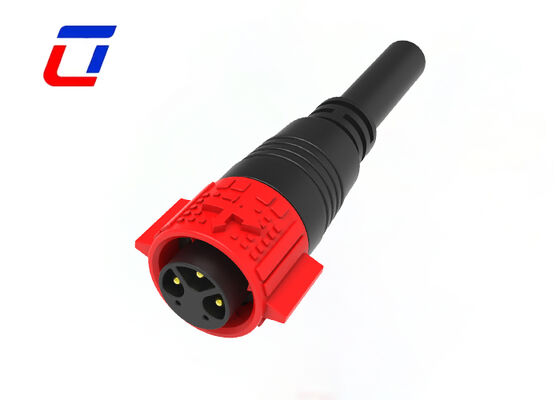

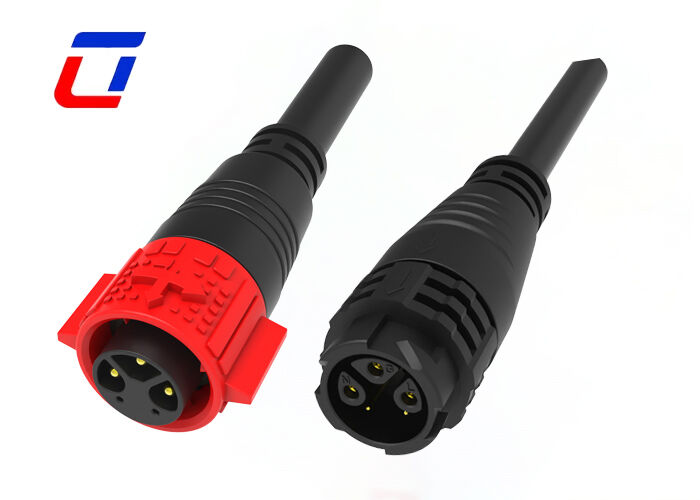

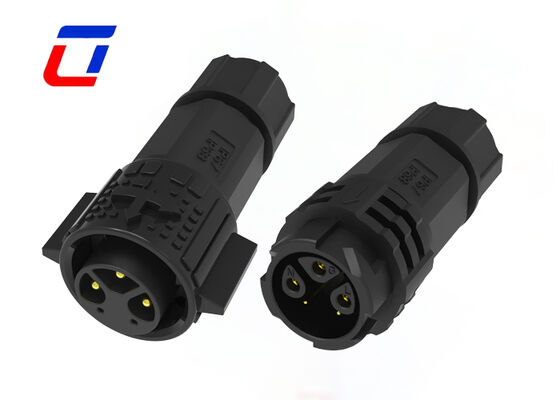

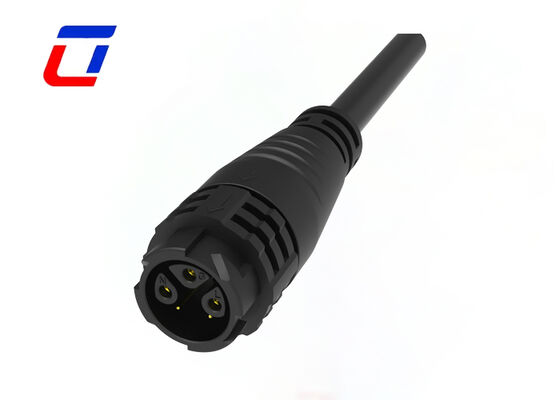

Multi Pin Male Female Connector M19 3+2 Pin Draad tot Draad Low Current Power Data Connector

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	doos
Levertijd:	5 tot 8 werkdagen
Betalingscondities:	T/T, D/A, D/P, MoneyGram, L/C
Levering vermogen:	100000 paren per maand

Contact

Gedetailleerde productomschrijving

Number of Pins:	3+2PIN	Current:	15A
Waterproof Rating:	IP67	Temperature Range:	-40℃~+105℃
Color:	Black Blue White Red Yellow	Type:	waterproof connector
Markeren:	M19 3+2 pin waterdicht connector , laagstroom multi-pin connector , draad-op-draad stroomgegevensconnector

Multi Pin Mannelijke Vrouwelijke Connector M19 3+2 Pin Draad-naar-Draad Laagstroom Vermogen Data Connector

Snelle Details van 5Pinwaterdichte connector

3+2 Pin Zoned Ontwerp voor Precieze Functiescheiding: Door een zone-indeling toe te passen met 3 onafhankelijke voedingskanalen en 2 datakanalen, zijn de 3 voedingspinnen verantwoordelijk voor het stabiel leveren van laagstroom elektriciteit, terwijl de 2 datapinnen zich richten op hoogfrequente, lage-interferentie signaaloverdracht. Deze duidelijke functionele verdeling vermijdt structureel dat stroomschommelingen interfereren met datasignalen, waardoor efficiënte overdracht van beide wordt gewaarborgd, zowel in laagstroom werkomstandigheden, en zich aanpast aan de behoeften van precisieapparatuur zoals sensoren en kleine controllers.

Laagstroom Optimalisatie voor Stabielere Transmissie: Speciaal geoptimaliseerd voor laagstroom scenario's (3A en lager), zijn de contacten gemaakt van hoogzuivere vergulde koperlegering, wat niet alleen de contactweerstand (≤5mΩ) vermindert, maar ook de anti-oxidatie en slijtvastheid verbetert. Het vermijdt effectief problemen zoals slecht contact en signaalverlies veroorzaakt door te kleine stroom. Tegelijkertijd gebruiken de pinnen precisie stempeltechnologie om een strakke pasvorm met draden te garanderen, waardoor de stabiliteit van de voeding en de nauwkeurigheid van de gegevens van laagvermogen apparaten verder worden gegarandeerd.

M19 Structuur + Schroefvergrendeling voor Veiligere Verbinding: De gestandaardiseerde M19 circulaire structuur is gekoppeld aan een schroefvergrendelingsmechanisme. Nadat de mannelijke en vrouwelijke connectoren zijn gekoppeld, worden ze vastgezet door rotatie, die bestand is tegen lichte trillingen en externe trekken om onbedoelde ontkoppeling te voorkomen. De behuizing is gemaakt van zeer sterk ABS technisch plastic, met basis kras- en verouderingsbestendigheid. In combinatie met een afdichtingsrubberring bereikt het IP67 beschermingsgraad, die bestand is tegen dagelijks stof en spatwater, en geschikt is voor binnen- en buitentoepassingen in niet-extreme vochtige omgevingen.

Directe Draad-naar-Draad Verbinding voor Eenvoudigere Installatie: Speciaal ontworpen voor draad-naar-draad verbinding, ondersteunt het twee afsluitmethoden: krimpen en solderen, en is compatibel met 18-24AWG draden zonder de noodzaak van complexe adapteraccessoires. De achterkant van de connector is uitgerust met een verstelbare kabelwartel, die kabels met een diameter van 3-8 mm strak kan omwikkelen, waardoor het losraken van pinnen door draadspanning wordt voorkomen. Zelfs beginners kunnen de installatie snel voltooien, waardoor de bedradingsefficiëntie aanzienlijk wordt verbeterd.

Belangrijkste Kenmerken

Snelvergrendelingssysteem
Meerkernopties: 2Pin, 3Pin, 4Pin, 5Pin voor Voeding
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor gecombineerd voedingssignaal
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin en 18Pin voor signaal beschikbaar
Veldmontageversie: zowel draad-naar-draad als draad-naar-printplaat opties
Stroomsterkte van 20A voor langdurig werken
Kabelassemblageservice ondersteund, welkom om aan te passen
OEM/ODM welkom

Producttype Kenmerken
Connector Systeem	Kabel-naar-Printplaat
Afdichtbaar	Ja
Connector & Contacten Eindigen Op	Draad & Kabel
Circulaire Connector Type	Stekker, Bus
Behuizing Type	Plastic Behuizing
Product Type	Connector Kit

Elektrische Kenmerken
Aantal Polen	3+2
Stroomsterkte	15A max
Spanningswaarde	600VAC max
Duurzaamheidsspanning	2500VAC @ 60 s.

Lichaamskenmerken
Behuizing Materiaal	PA66
Circulaire Connector Isolatiemateriaal Type	Thermoplast met Laag Brandgevaar
Hermetisch Afgesloten	Ja
Ingangsstijl	Zijde
Type Milieubescherming	Elastomeer Afgedicht, Hermetisch Afgesloten
O-Ring Materiaal	Elastomeer Afgedicht, Hermetisch Afgesloten
Milieubescherming	Ja

Gebruiksomstandigheden
Bedrijfstemperatuurbereik (°C)	-40 ~105°C
IP Waterafdichtingsniveau	IP67
IP Stofdichtingsniveau	6
Werking/Toepassing
Duurzaamheidswaarde (Cycli)	250, 251
Industriële Normen
UL Brandbaarheidswaarde	UL 94V-0

Toepassingsindustrieën

Communicatietoepassing
product coderingsmachines
inventaris product codering
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische energie apparatuur
Laboratorium forensische & pathologie apparatuur
Communicatieapparatuur
Zware machines

Productie Afmeting

Meer Technische Details

Multi Pin Male Female Connector M19 3+2 Pin Draad tot Draad Low Current Power Data Connector 2

FAQ

V1: Wat is de nominale spanning?

A1: Nominale spanning, ook bekend als bedrijfsspanning, is voornamelijk afhankelijk van het gebruikte isolatiemateriaal van de connector, de afstand tussen de grootte van het contact. Sommige componenten of apparaten kunnen hun functies mogelijk niet voltooien bij een spanning die lager is dan hun nominale spanning.

V2:Is er een korting voor bestellingen in grote hoeveelheden?

A2:Ja, we bieden staffelkortingen voor bulkbestellingen. Hoe meer u bestelt, hoe concurrerender de prijs. Informeer ons over uw verwachte hoeveelheid voor een offerte op maat.

V3:Zijn uw producten gecertificeerd? Welke certificeringen heeft u?

A3: Al onze producten zijn gecertificeerd door RoHS, CE en andere internationale normen. Specifieke certificeringen (bijv. FCC, UL) kunnen op verzoek worden verstrekt op basis van uw doelmarkt.
