Name: 18 Pins Circulaire Connector M19 Draad tot Draad Buiten Quick Lock Electrical Connectors
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Thuis Producten Openlucht Waterdichte schakelaar

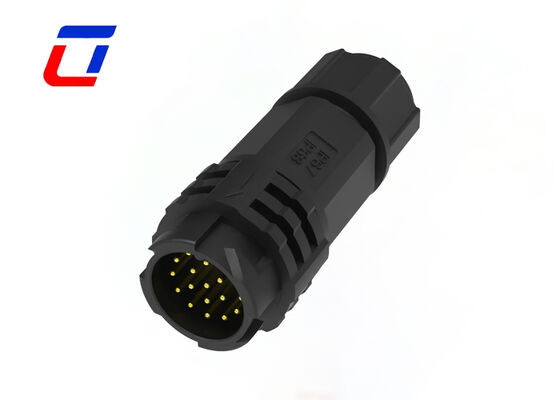

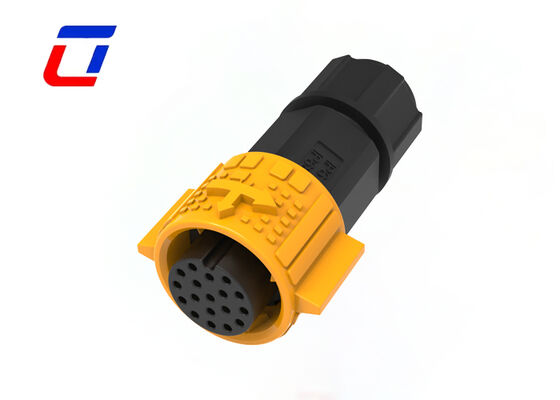

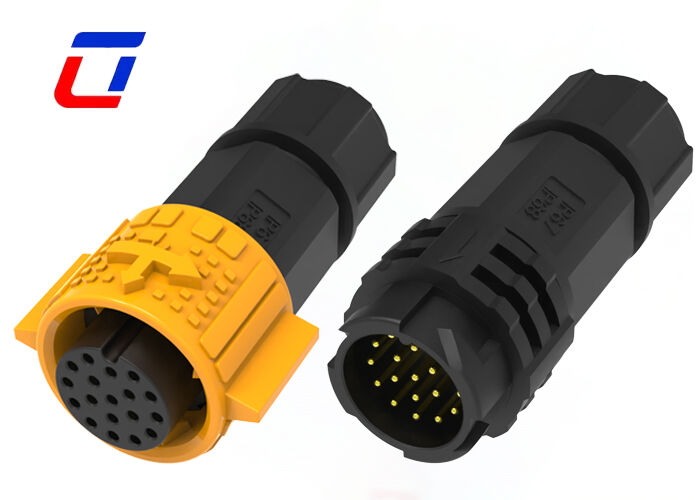

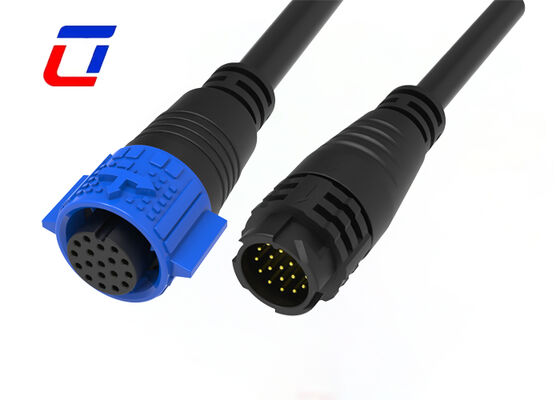

18 Pins Circulaire Connector M19 Draad tot Draad Buiten Quick Lock Electrical Connectors

Productdetails:

Plaats van herkomst:	China
Merknaam:	Ulinkcon
Certificering:	CE/Rohs/TUV/UL
Modelnummer:	M19

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Onderhandeling
Prijs:	Onderhandelbaar
Verpakking Details:	1.Plastic zak;2. karton;3.Volgens de eisen van de klant
Levertijd:	3 tot 6 werkdagen
Betalingscondities:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Levering vermogen:	100000 paren Montly

Contact

Gedetailleerde productomschrijving

Pin:	18Pin	Current rating:	5A
Rated voltage:	300V	Connector type:	Quick connector
Material:	Nylon	Color:	Blue White Red Yellow
Flame-resistant rating:	UL94-V0
Markeren:	18 pin M19 cirkelvormige aansluiting , waterdichte draadverbinding voor buiten , elektrische connector met snel slot

18 Pins Circulaire Connector M19 Draad tot Draad Buiten Quick Lock Electrical Connectors

Een snelle beschrijving

18-pin High-Density Connection: Met 18 nauwkeurig uitgeruste pinnen maakt de connector gelijktijdige overdracht van meerdere stroom- en signaalcircuits mogelijk in een compacte M19-vormfactor.Dit hoge dichtheid ontwerp elimineert de noodzaak voor meerdere connectoren, waardoor ruimte wordt bespaard en de bedrading van complexe elektrische installaties in de openlucht vereenvoudigd wordt.
Buitengerechtelijke milieubescherming: de connector is ontworpen met een afgesloten behuizing en weerbestendige materialen en heeft een IP67-inlaatbescherming.sneeuw, stof, UV-straling en temperatuurschommelingen, waardoor een stabiele prestatie wordt gewaarborgd in ruwe buitenomgevingen zoals tuinen, bouwplaatsen en straatfaciliteiten.
Quick-Lock Mating Mechanism: het geïntegreerde quick-lock ontwerp maakt het mogelijk om zonder gereedschap in één stap te paren en te ontparen.het voorkomen van toevallige ontkoppeling door windDe installatietijd wordt met 50% verkort ten opzichte van traditionele draadverbindingen.
Beveiligde draad-naar-draadverbinding: geoptimaliseerd voor draad-naar-draad toepassingen,de connector gebruikt een betrouwbare rem- of soldeermethode (optioneel) die zorgt voor sterk elektrisch contact en uitstekende geleidbaarheidDe contactpinnen zijn gemaakt van vergulde koperen legering, waardoor de contactweerstand wordt geminimaliseerd en oxidatie wordt voorkomen, zelfs in buitenomstandigheden met hoge luchtvochtigheid.

Hoofdkenmerken

Systeem voor snel loslaten met drukvergrendeling
Multi-core opties: 2Pin, 3Pin, 4Pin, 5Pin voor Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin en 2+20Pin voor het gecombineerde vermogen
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin en 18Pin voor beschikbaar signaal
Versies voor veldassemblage:opties van draad naar draad en draad naar bord
Stroom 20A voor lange werktijden
Kabelmontage service ondersteund, welkom op maat
OEM/ODM welkom

Toepassingssectoren

Groeilampen
Toepassing van de communicatie
machines voor het coderen van producten
inventarisproductencodes
inkjetsystemen
Zonnestelsel
industriële inkjetapparatuur
Elektrische apparatuur
Laboratoria voor forensische en pathologische apparatuur
Communicatieapparatuur
Zware machines

Elektrische parameters
Nomber van Polen	18 pin
Huidige rating	Maximaal 5A.
Standaardspanning	300VAC max.
Duurzaamheidsspanning	1500VAC @ 60 s.

Technische parameters
Contactweerstand	10 mΩ max.
Isolatie structuur	500 MΩ bij 500VDC
Werktemperatuur	-40°C ~ +105°C
IP-klasse	IP67 (1m / 30min) bij koppeling
Schimmelmateriaal	PA66
Contact/eindmateriaal	Goudgeplatte koper
Gezegelmateriaal	Silicaat

Operatieparameters
Standaardspanning	300VAC max.
Huidige rating	5A max
Min Draadgrootte	3.0 mm ~ 6.0 mm
Maximale draadgrootte	8.0 mm ~ 10.0 mm
Max.Kabelafmeting	0.5 mm²~ 2,5 mm²

Ontwerpschets

Veelgestelde vragen

1Q: Bent u een fabriek of handelsonderneming?
A: We zijn een fabriek, gelegen in Ulinkcon Industrial Park, Bao'an District, Shenzhen, China

2V: Hoe koop ik uw producten?
A: Je moet het volgende doen:
* Bevestig de huidige rating en het aantal contacten
* Bevestig assemblage-stijl
* Bevestig kabel draad meting
* Bevestig kabellengte en materiaal.

3V:Kan ik betalen nadat ik de goederen heb ontvangen?

A:Voor de eerste samenwerking is voorafbetaling vereist om de productie soepel te laten verlopen.

4V: Hoeveel materialen kunt u leveren?
A: Er zijn verschillende materialen van connector en kabel, we gebruiken meestal PVC/Nylon materiaal voor product connector, PVC/Rubber/Silicone materiaal werd gebruikt in kabel.Natuurlijk kunnen we ook volgens uw requirements om het materiaal te kiezen.

18 Pins Circulaire Connector M19 Draad tot Draad Buiten Quick Lock Electrical Connectors 2
